Jack stekker

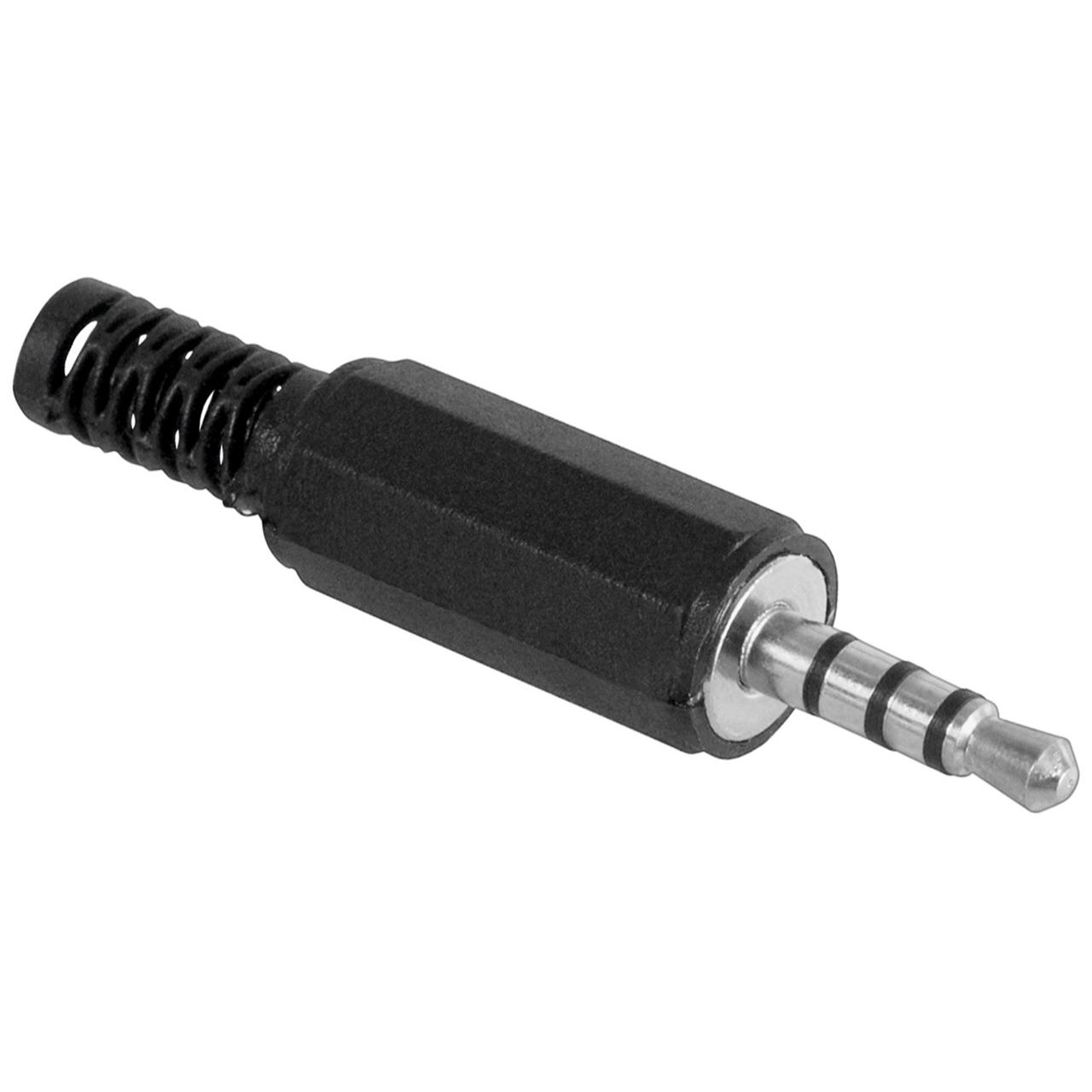

Deze 3,5 mm jack stekker van GOOBAY wordt gebruikt voor het monteren van een 3,5 mm audioverbinding op een kabel. De connector is geschikt voor soldeermontage en kan worden gebruikt voor het maken of repareren van audiokabels.
De stekker is voorzien van een 3,5 mm jack male aansluiting met een 4-polige configuratie. Hierdoor kunnen naast stereo-audio ook extra signalen, zoals een microfoonsignaal, via dezelfde aansluiting worden doorgegeven.
De connector heeft een robuuste kunststof behuizing met knikbescherming. Deze constructie vermindert kabelbelasting bij mechanische belasting en helpt kabelbreuk te voorkomen.
De connector wordt voornamelijk gebruikt voor headsets, hoofdtelefoons en gecombineerde audio-microfoonkabels met een 3,5 mm aansluiting.

Specificaties
Merk: GOOBAY
Type product: jack stekker voor soldeermontage
Audiotype: analoge audioverbinding
Connector: 3,5 mm jack male
Connector type: TRRS (4-polig)
Mono / stereo: stereo + microfoon
Montage: soldeerverbinding
Behuizing: kunststof
Kabeltrekontlasting: ja
Aantal: per stuk
Keurmerken: CE, RoHS, REACH, WEEE

Toelichting
3,5 mm jack: een veelgebruikte audio-connector voor hoofdtelefoons, AUX-verbindingen en draagbare audioapparatuur. Deze aansluiting wordt toegepast op smartphones, tablets, laptops en diverse multimedia-apparaten.
TRRS jack (Tip-Ring-Ring-Sleeve): een jack-configuratie met vier contactpunten waarmee naast stereo-audio ook een microfoonsignaal kan worden verzonden.
Soldeermontage: een montagewijze waarbij de kabeladers direct aan de connector worden gesoldeerd om een elektrische verbinding te maken.

Montage benodigdheden
Voor het monteren van deze jack stekker kan gebruik worden gemaakt van losse audiokabels. Geschikte kabels vindt u hier:
Bekijk losse jack kabels voor montage
Voor het solderen van de connector kan gebruik worden gemaakt van een soldeerbout:
Bekijk soldeerbouten voor montage

Toepassingen
• Repareren van 3,5 mm headsetkabels
• Zelf maken van headset- of audiokabels
• Gebruik bij hobby- en werkplaatsprojecten
• Aansluiten van headsets met gecombineerde audio- en microfoonsignalen

Soorten jack-connectoren
6,3 mm jack: een grotere jack-connector die voornamelijk wordt gebruikt bij professionele audioapparatuur, muziekinstrumenten en studio-installaties.
3,5 mm jack: een kleinere jack-connector die veel wordt toegepast bij consumentenelektronica zoals smartphones, laptops, tablets en draagbare audioapparaten.
2,5 mm jack: een compacte jack-connector die wordt toegepast bij headsets, portofoons en gespecialiseerde audioapparatuur.

Uitleg jack-configuraties
TS (Tip-Sleeve): een jack-configuratie met twee contactpunten voor mono-audiosignalen.
TRS (Tip-Ring-Sleeve): een jack-configuratie met drie contactpunten voor stereo-audiosignalen.
TRRS (Tip-Ring-Ring-Sleeve): een jack-configuratie met vier contactpunten waarmee naast stereo-audio ook een microfoonsignaal kan worden verzonden.

Uitleg audiosignalen
Stereo-audio: een audiosysteem waarbij twee afzonderlijke kanalen worden gebruikt: een linker- en rechterkanaal.
Mono-audio: een audiosysteem waarbij slechts één audiokanaal wordt gebruikt.

Uitleg keurmerken
CE: geeft aan dat het product voldoet aan Europese richtlijnen voor veiligheid, gezondheid en milieubescherming.
RoHS: Europese richtlijn die het gebruik van gevaarlijke stoffen zoals lood, kwik en cadmium beperkt.
REACH: Europese regelgeving voor registratie en controle van chemische stoffen in producten.
WEEE: richtlijn voor inzameling en recycling van elektrische en elektronische apparatuur.
