HDMI verlenger via UTP

4K HDMI™ Extender Set – HDBaseT™ – 4K@30Hz – tot 70 m

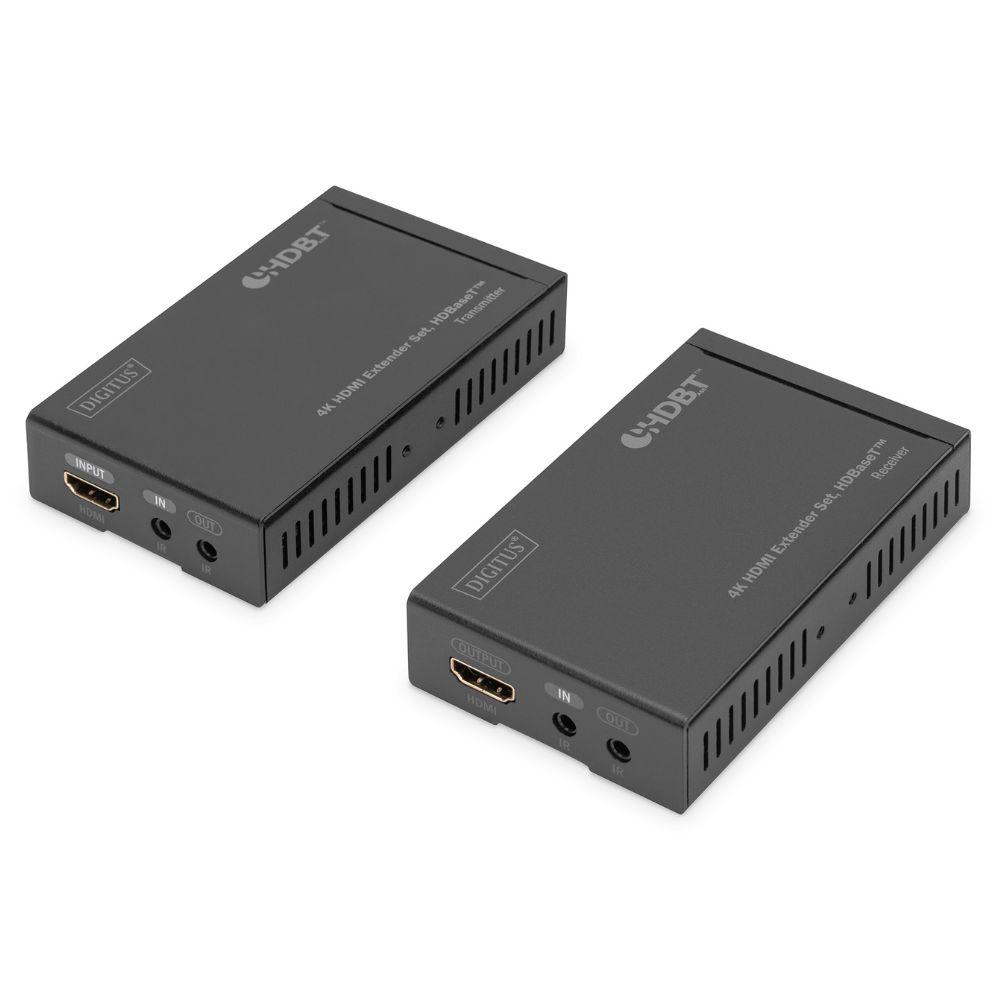

Deze HDMI™ extender set maakt het mogelijk om een HDMI™ video- en audiosignaal te verlengen via een netwerkkabel met behulp van HDBaseT™ technologie. De set bestaat uit een zender en een ontvanger en gebruikt één enkele netwerkkabel tussen beide units.
De signaaloverdracht is unidirectioneel en verloopt van de HDMI™-bron naar het weergaveapparaat.

Signaalwerking
Het HDMI™-signaal wordt door de zender omgezet naar HDBaseT™ en via een twisted-pair netwerkkabel doorgestuurd naar de ontvanger. De ontvanger zet het signaal terug om naar HDMI™ voor aansluiting op een monitor of televisie. Video-, audio- en besturingssignalen worden gelijktijdig via dezelfde verbinding doorgestuurd.

Signaalrichting
HDMI™ → HDBaseT™ → HDMI™.

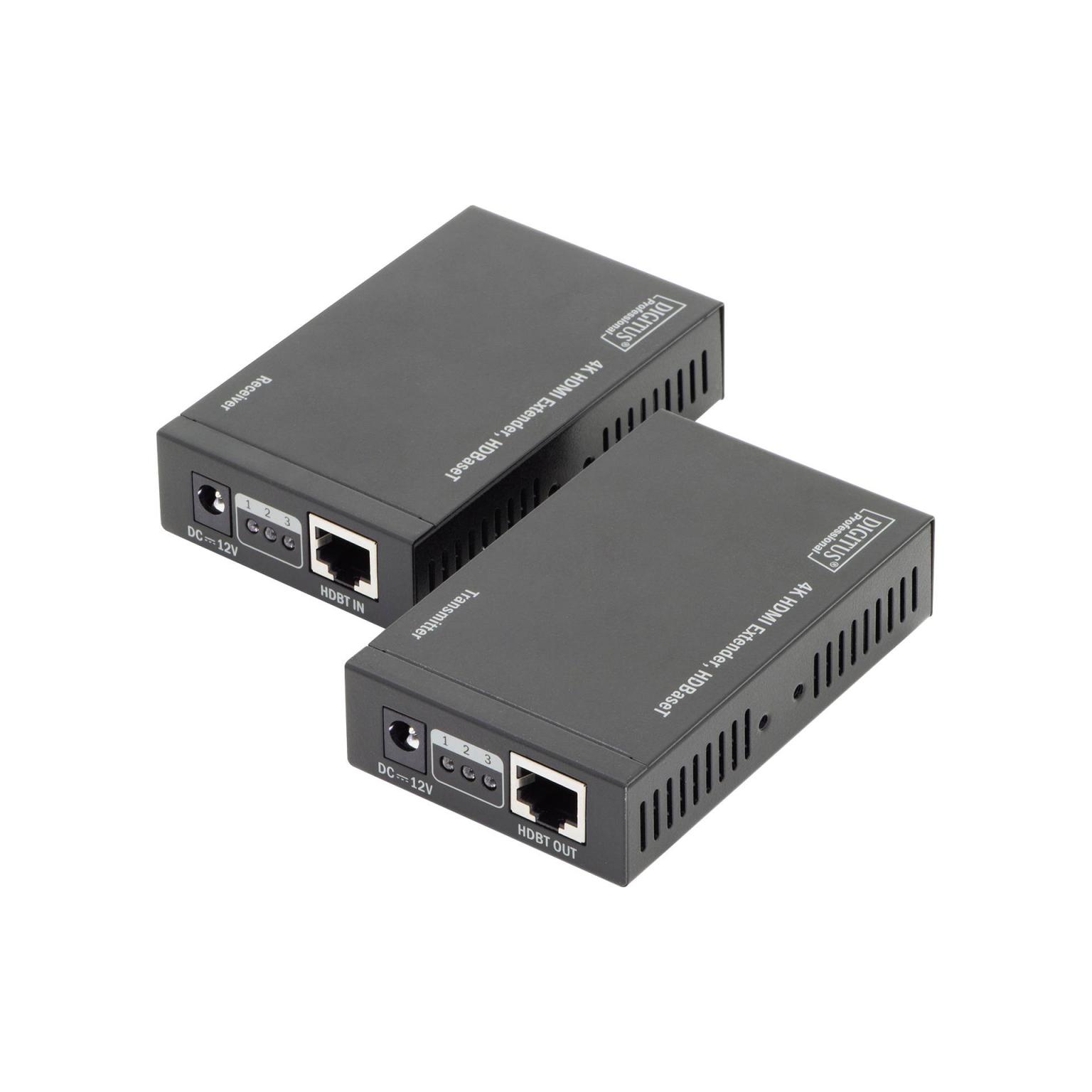

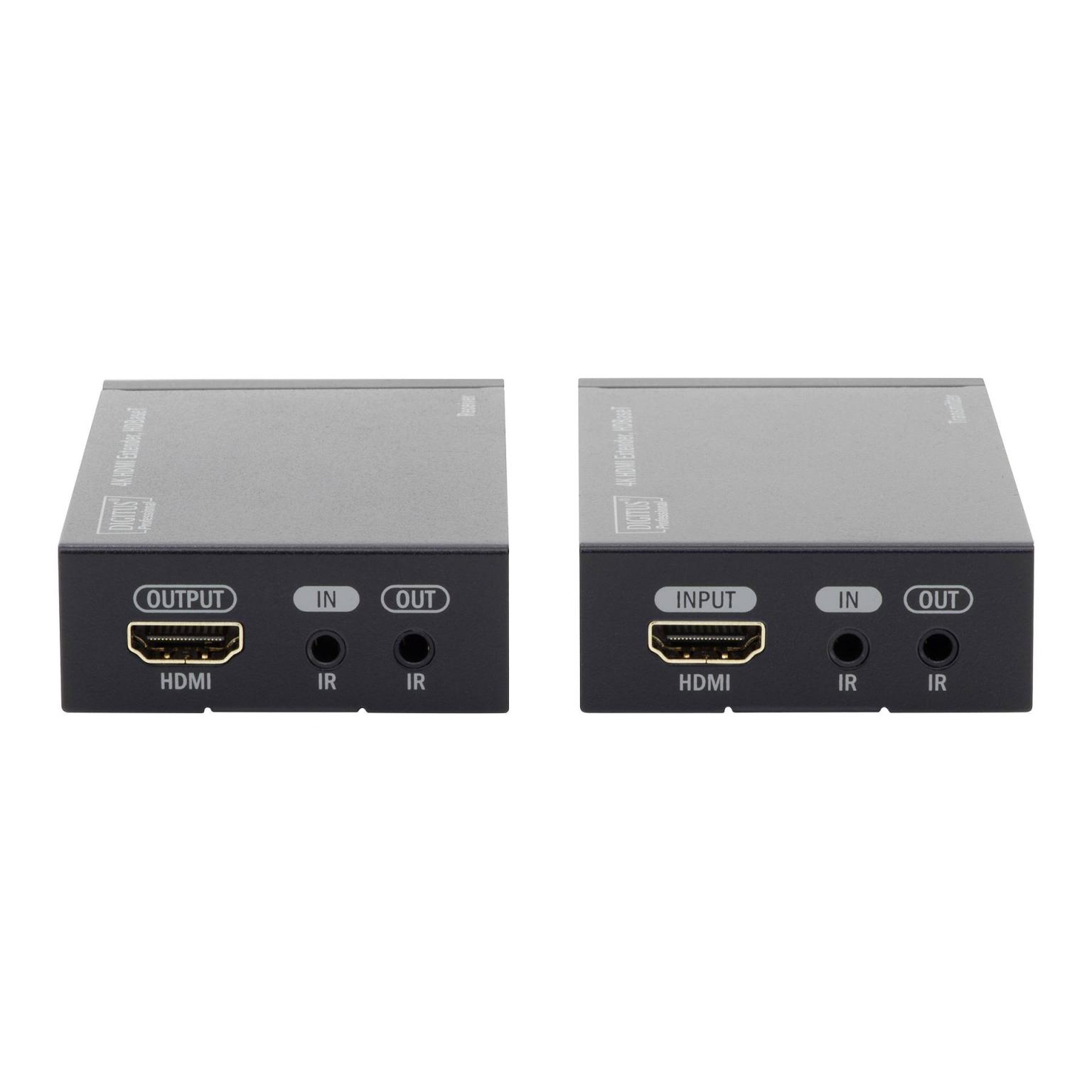

Ingangen
Zender: 1x HDMI™ input.
Ontvanger: 1x RJ45 input.

Uitgangen
Zender: 1x RJ45 output.
Ontvanger: 1x HDMI™ output.

Beeld- en video-ondersteuning
Ondersteunt resoluties tot 4096 × 2160 @ 30 Hz. Daarnaast worden 1080p, 1080i, 720p, 576p, 576i, 480p en 480i ondersteund. Ondersteuning voor 3D en HDTV is aanwezig.

Overdrachtsafstand
De maximale overdrachtsafstand bedraagt 70 meter via een netwerkkabel. Bij gebruik van 4K@30Hz bedraagt de maximale afstand 40 meter bij gebruik van een CAT6 kabel. De afstand is afhankelijk van kabeltype en installatieomstandigheden.

Kabeltype
Geschikt voor gebruik met CAT5e, CAT6, CAT6A en CAT7 netwerkkabels.

Audio
Ondersteunt overdracht van digitale audio via HDMI™, waaronder LPCM, Dolby Digital, Dolby TrueHD, DTS en DTS-HD. Audio wordt ongewijzigd doorgestuurd samen met het videosignaal.

IR-ondersteuning

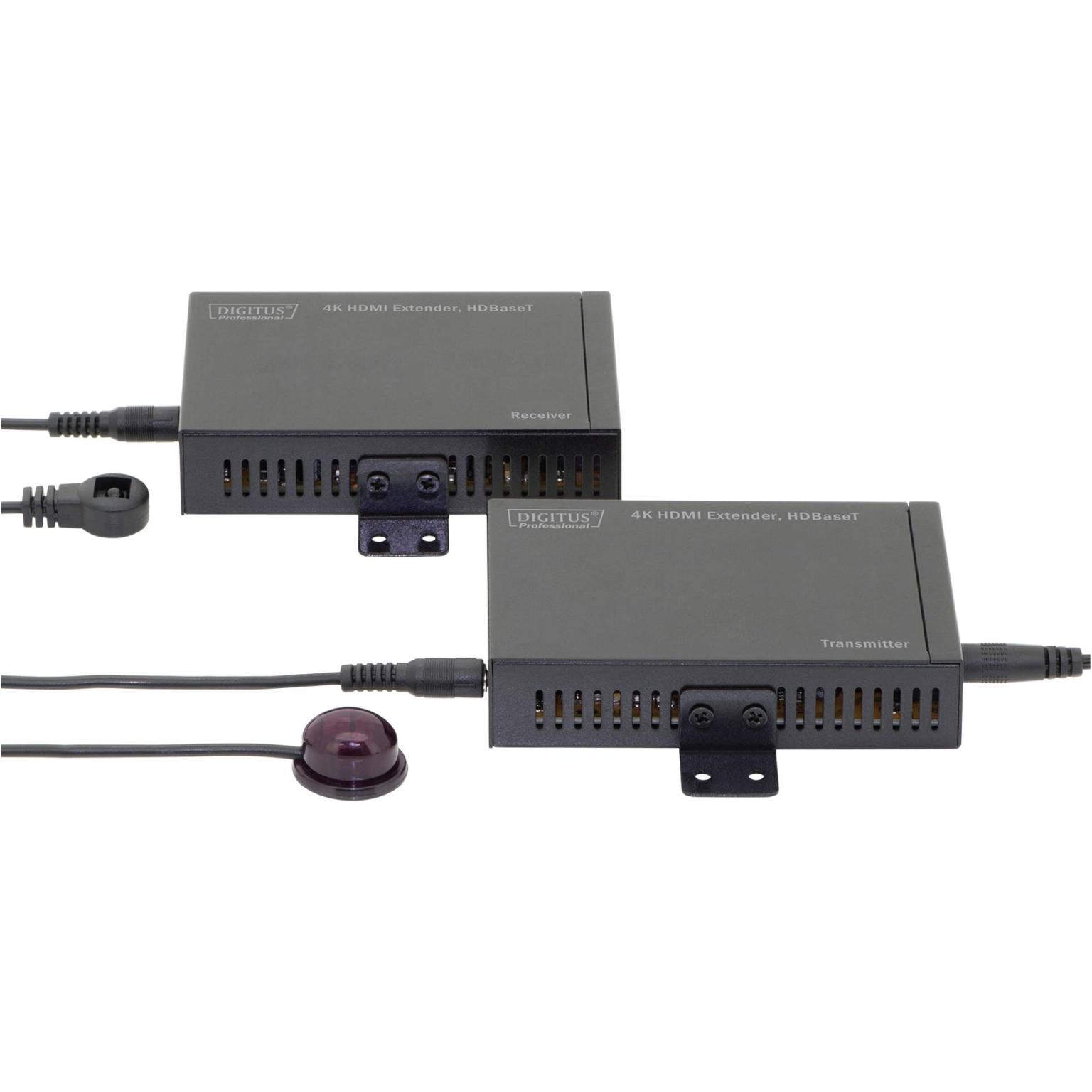

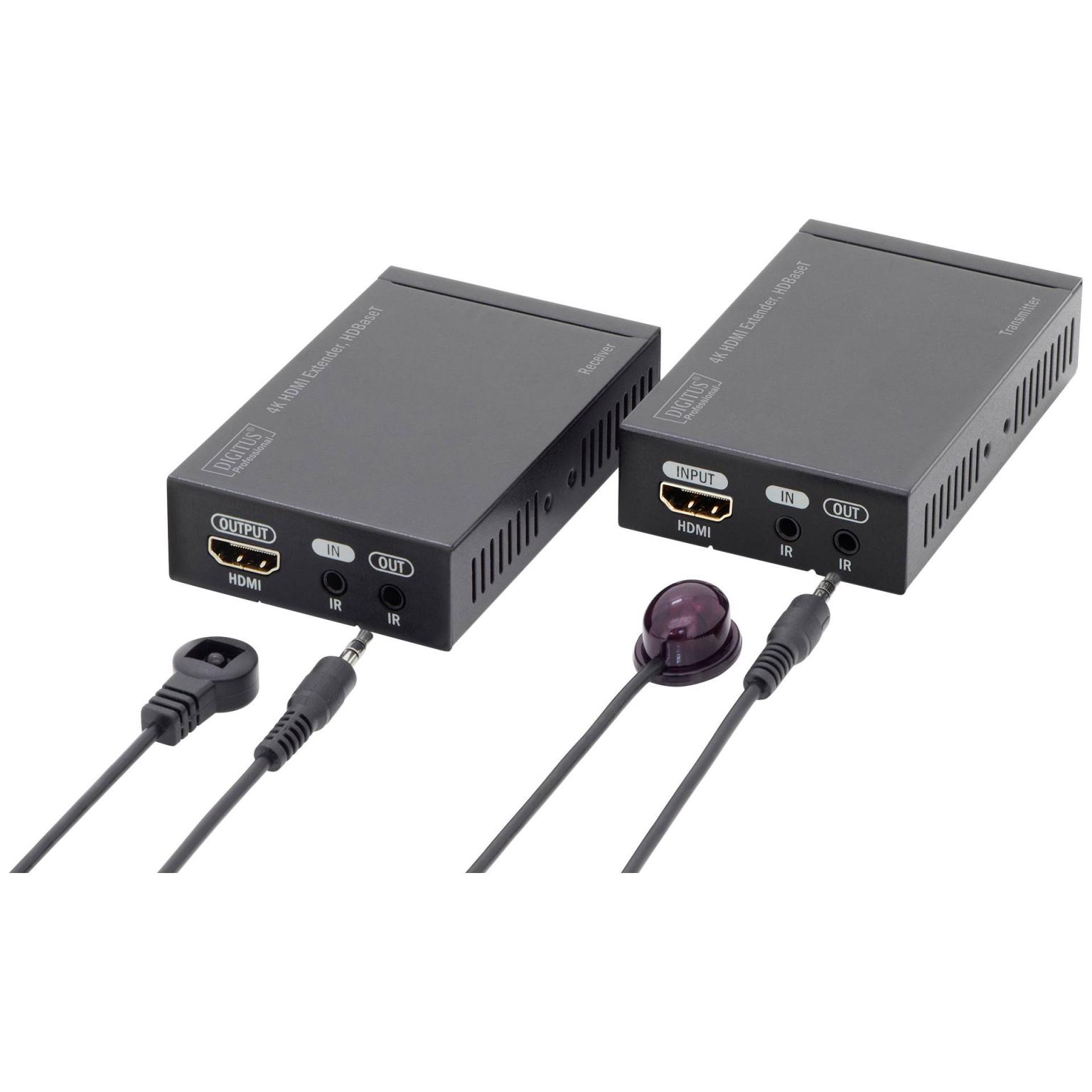

De set is voorzien van een bidirectionele infrarood-interface. Hiermee kunnen een IR-zender en IR-ontvanger worden aangesloten voor het doorgeven van afstandsbedieningssignalen. Hierdoor kan de HDMI™-bron op afstand worden bediend via dezelfde HDBaseT™-verbinding, ook wanneer bron en scherm zich in verschillende ruimtes bevinden.

Ondersteunde functies
Ondersteuning voor HDCP 2.2, CEC en Deep Color (24-bit).

Voeding
Zender en ontvanger worden gevoed via externe voedingen (DC 12 V / 2 A). Beide units vereisen afzonderlijke voeding voor correcte werking.

Uitvoering
Uitgevoerd in een metalen behuizing met zwarte afwerking. De units zijn compact uitgevoerd en voorzien van LED-statusindicatie.

Specificaties
• Producttype: HDMI™ extender set via HDBaseT™
• Configuratie: 1x zender + 1x ontvanger
• Overdrachtstechniek: HDBaseT™ 1.0
• Signaalrichting: unidirectioneel
• Max. resolutie: 4096 × 2160 @ 30 Hz
• Max. afstand: 70 m
• Max. afstand bij 4K: 40 m (CAT6)
• Ondersteunde kabels: CAT5e / CAT6 / CAT6A / CAT7
• HDCP: 2.2
• IR-ondersteuning: bidirectioneel
• CEC: ondersteund
• Deep Color: 24-bit
• Audio: LPCM, Dolby Digital, Dolby TrueHD, DTS, DTS-HD
• Voeding: DC 12 V / 2 A (per unit)
• Behuizing: Metaal
• Kleur: Zwart
• Afmetingen per unit: 98,5 x 66,5 x 23 mm

Uitleg gebruikte termen
• HDMI™ extender: Apparaat dat een HDMI™-signaal verlengt over een andere transmissiemethode dan een directe HDMI-kabel.
• HDBaseT™: Technologie voor het verzenden van HDMI™, audio en besturingssignalen over één twisted-pair netwerkkabel.
• HDBaseT™ 1.0: Specificatie met ondersteuning voor video tot 4K@30Hz zonder compressie.
• Unidirectioneel: Signaaloverdracht in één vaste richting van bron naar display.
• RJ45: Netwerkaansluiting voor twisted-pair kabels zoals CAT5e, CAT6, CAT6A en CAT7.
• 4K (4096 × 2160): Ultra HD-resolutie met bredere horizontale resolutie dan 3840 × 2160.
• HDCP 2.2: Beveiligingsprotocol voor beschermde digitale content.
• CEC: HDMI-functie voor apparaatbesturing via de HDMI-verbinding.
• Deep Color: Uitgebreide kleurdiepte voor HDMI™-videosignalen.
• LPCM: Ongecomprimeerd digitaal audioformaat.
• IR-terugkoppeling: Doorgeven van infrarood-afstandsbedieningssignalen tussen zender en ontvanger.
• IR-zender: Infraroodunit die IR-signalen uitstuurt naar een apparaat.
• IR-ontvanger: Infraroodunit die IR-signalen van een afstandsbediening ontvangt.
• LED-statusindicatie: Visuele aanduiding van voedings- of verbindingsstatus.
