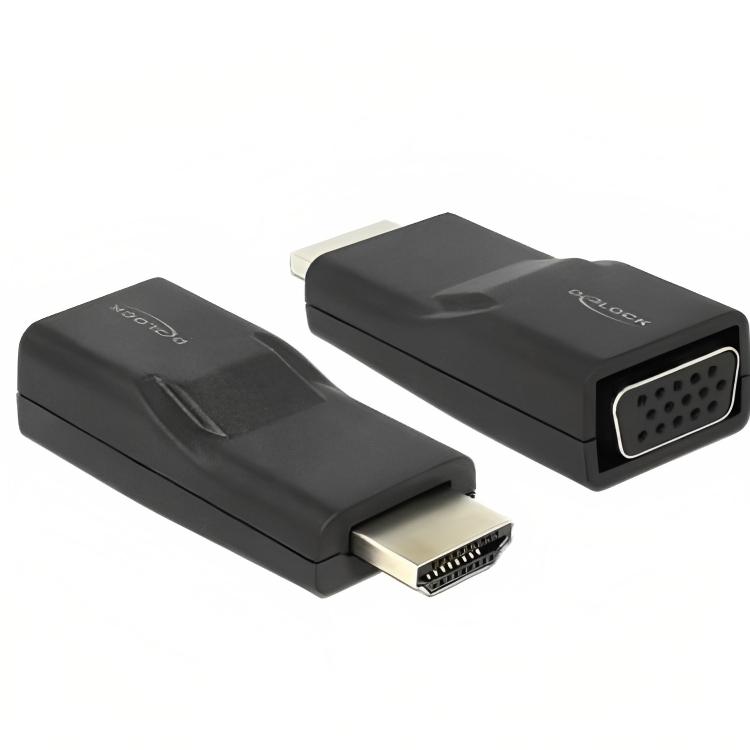

HDMI-A male naar VGA female Adapter – actief – WUXGA
Deze adapter is bedoeld om een apparaat met een HDMI-uitgang aan te sluiten op een VGA-monitor of -projector. Het digitale HDMI-videosignaal wordt door de adapter actief omgezet naar een analoog VGA-signaal. De adapter ondersteunt uitsluitend video-overdracht en voert geen audio uit.
Signaalrichting (belangrijk)
De signaalrichting is vast en eenzijdig:
HDMI-bron → adapter → VGA-beeldscherm.
Gebruik in omgekeerde richting (VGA naar HDMI) is niet mogelijk.
Toepassing
De adapter wordt gebruikt om systemen met een HDMI-uitgang, zoals computers, laptops of mediaspelers, te verbinden met beeldschermen of projectoren die uitsluitend beschikken over een VGA-ingang. De adapter ondersteunt één VGA-monitor tegelijk.
Signaalconversie
De adapter bevat een actieve chipset die het digitale HDMI-videosignaal omzet naar analoog VGA-video. Deze omzetting gebeurt volledig in de adapter en vereist geen ondersteuning voor analoge video-uitvoer vanuit het bronapparaat.
Beeld- en video-ondersteuning
Ondersteunt resoluties tot 1920 × 1200 @ 60 Hz (WUXGA). De daadwerkelijk haalbare resolutie is afhankelijk van het aangesloten bronapparaat en het VGA-beeldscherm.
HDMI-specificatie
Ondersteunt High Speed HDMI met Ethernet (HEC). De Ethernet-functionaliteit wordt niet gebruikt bij VGA-uitvoer.
Uitvoering

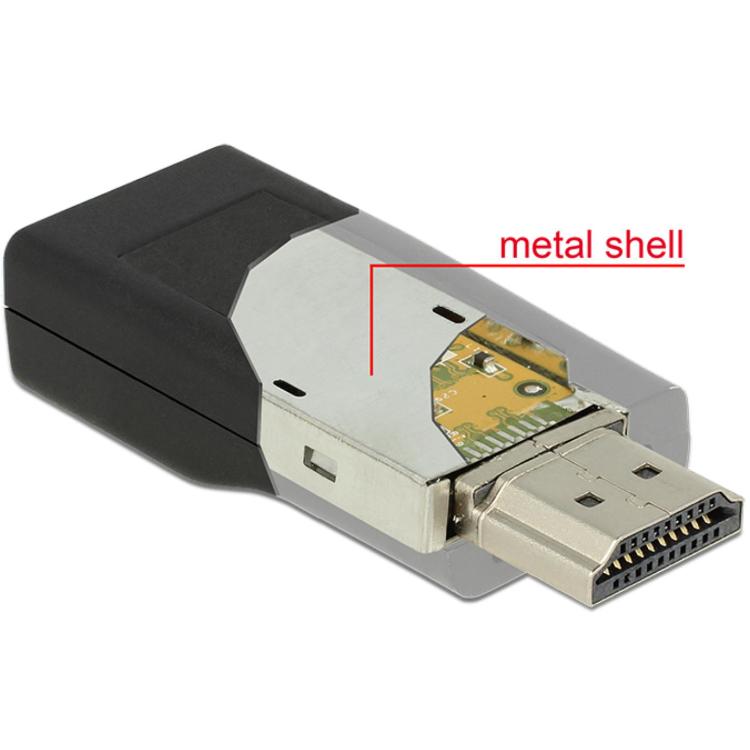

De adapter is uitgevoerd in kunststof met een interne metalen afscherming. De VGA-connector is uitgevoerd zonder bevestigingsschroeven. De adapter is uitgevoerd in de kleur zwart.
Specificaties
• Producttype: HDMI naar VGA adapter
• Signaaltype: actief (digitale naar analoge conversie)
• Chipset: Chrontel CH7101
• Ingang: HDMI-A male (19-pins)
• Uitgang: VGA female (15-pins)
• Signaalrichting: HDMI → VGA
• Max. resolutie: 1920 × 1200 @ 60 Hz (WUXGA)
• Ondersteunde monitoren: 1 VGA-monitor
• Materiaal behuizing: kunststof met metalen afscherming
• Kleur: zwart
• Afmetingen: 57 × 22 × 14 mm
Uitleg gebruikte termen
• Actieve adapter: Adapter met geïntegreerde elektronica die een digitaal videosignaal omzet naar een analoog signaal.
• HDMI: Digitale video-interface voor beeld- en audiosignalen.
• VGA: Analoge videoaansluiting die uitsluitend beeld transporteert en geen audio.
• WUXGA: Resolutie van 1920 × 1200 pixels.
• HEC (HDMI Ethernet Channel): HDMI-functie voor netwerkoverdracht, niet van toepassing bij VGA-uitvoer.
• Unidirectioneel: Signaaloverdracht in één vaste richting.
