Glasvezel Kabel - LC - LC - OM4

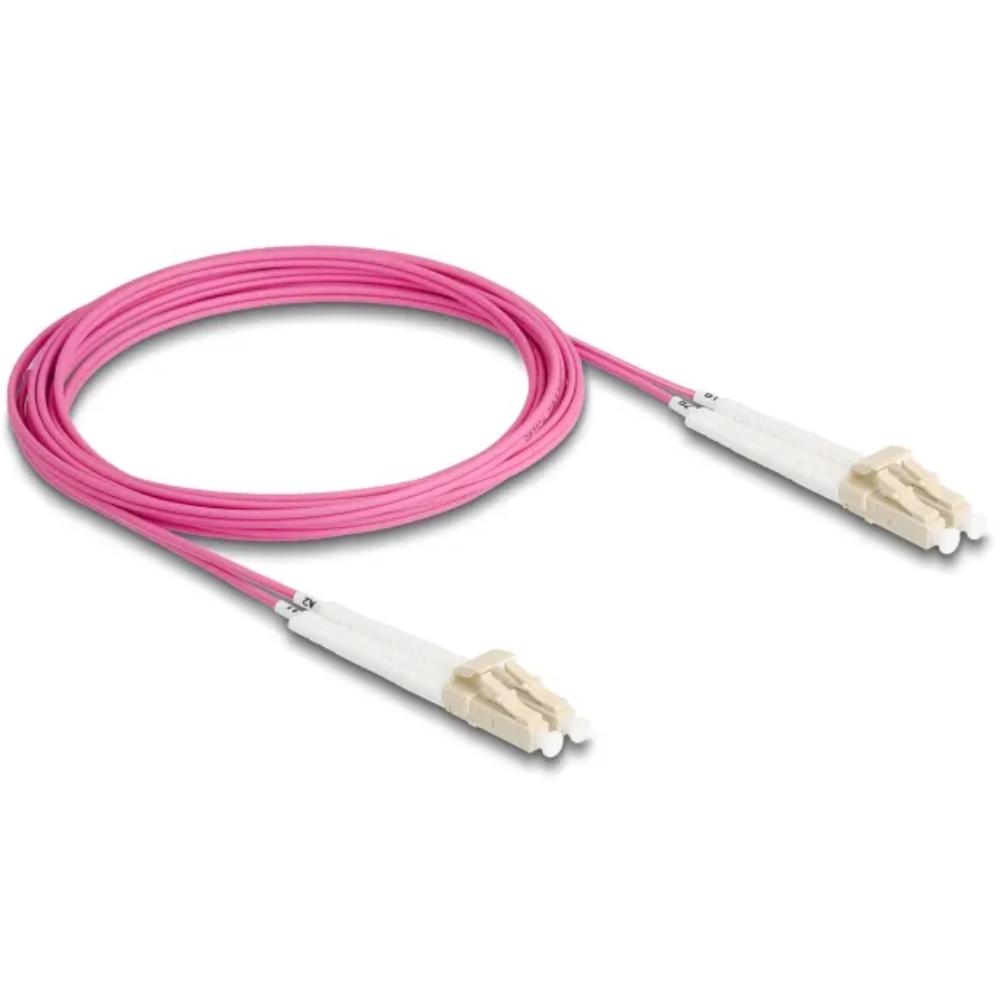

Deze roteerbare glasvezel patchkabel is bedoeld voor het maken van een korte verbinding tussen een passieve glasvezelinterface en een actieve netwerkpoort binnen een gestructureerde bekabelingsomgeving volgens ISO IEC 11801.

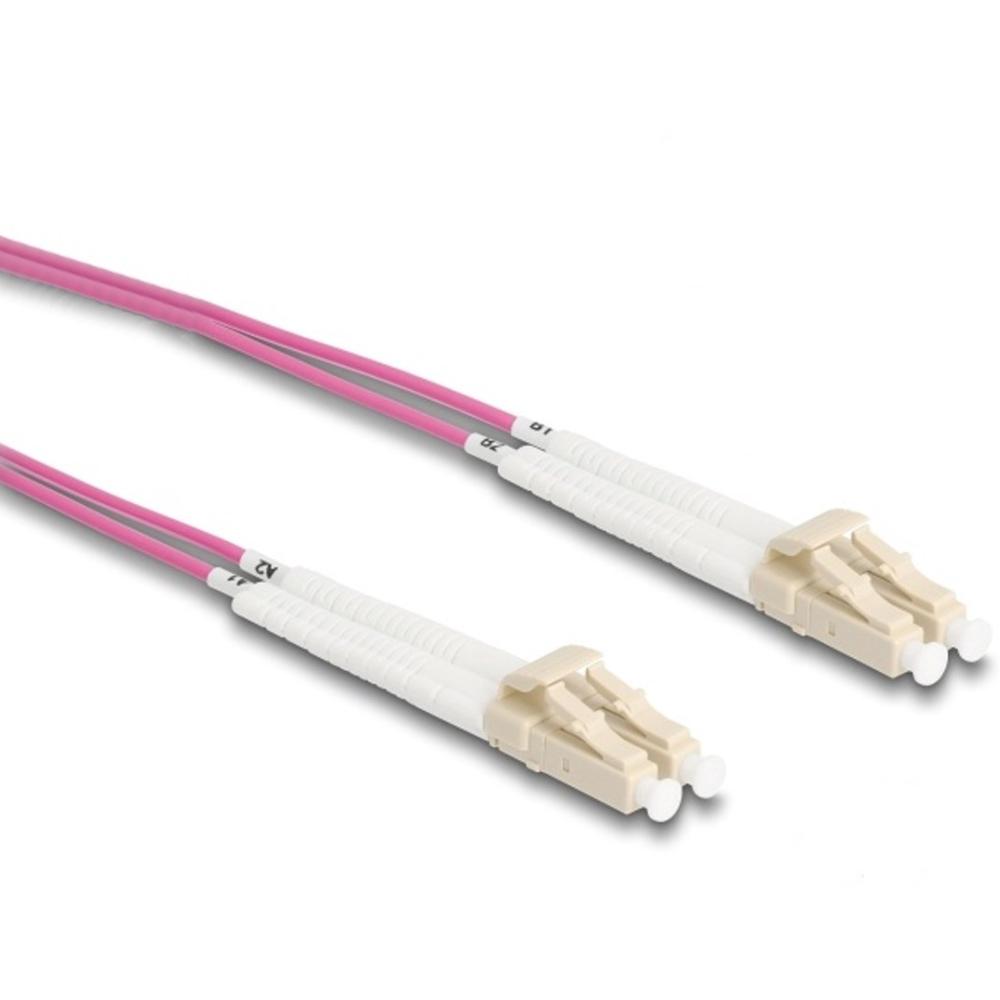

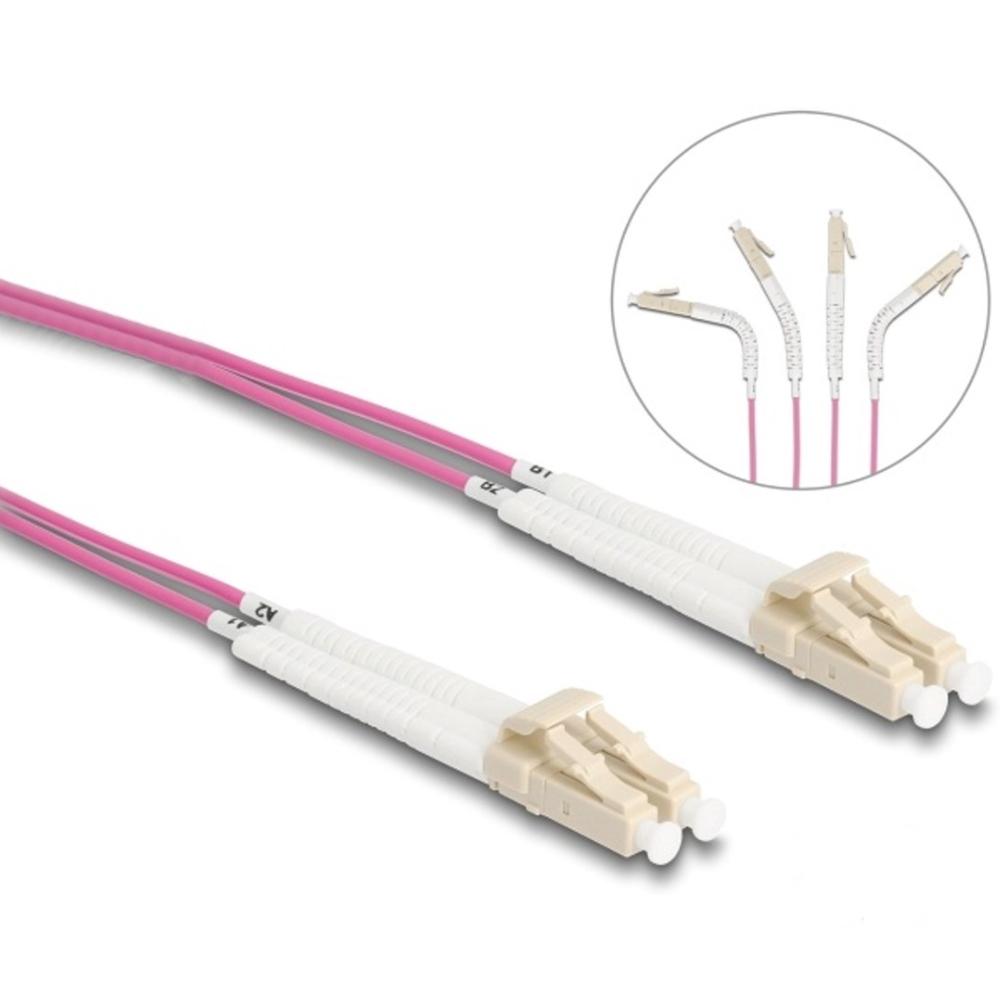

De kabel is uitgevoerd als een duplex verbinding met 2× LC-duplex roteerbare hoekconnectoren, waardoor de aansluiting in meerdere richtingen kan worden gepositioneerd zonder geforceerde buiging van de glasvezel.
Deze constructie beperkt de mechanische druk op vezel en ferrule en is geschikt voor installaties met beperkte inbouwruimte.
De kabel is geschikt voor multimode OM4 toepassingen en voor gebruik met standaard glasvezelapparatuur zoals switches, SFP-modules en patchpanelen.
De LSZH mantel maakt de kabel geschikt voor installaties waar lage rookontwikkeling en halogeenvrij materiaal vereist zijn.

Specificaties
• Type kabel glasvezel patchkabel
• Uitvoering duplex voor gelijktijdige zending en ontvangst
• Vezeltype multimode 50/125 µm
• Categorie OM4
• Aantal vezels 2
• Connector zijde 1 2× LC-duplex roteerbare hoekuitvoering
• Connector zijde 2 2× LC-duplex roteerbare hoekuitvoering
• Connector standaard IEC 61754-20
• Connector afwerking UPC
• Connector materiaal keramische ferrule
• Kabeldiameter circa 2,0 mm
• Mantelmateriaal LSZH
• Mantelkleur erika-violet
• Buigradius circa 30 mm
• Invoegdemping 850 nm lager dan 0,1 dB

IEC-normen
• IEC 60793-2 specificatie van glasvezelkern en vezelstructuur
• IEC 60793-2-10 definitie van OM4 vezeltype A1a.3
• IEC 61754-20 definitie van LC-connectorinterface
• IEC 61753-222-2 prestatieklasse A/1 voor multimode connectoren
• IEC 60754-1 halogeenvrije eigenschappen
• IEC 61034-1 lage rookontwikkeling

EN-normen
• EN 50265-2-1 vlamvertragend gedrag van kabelmantels
• EN 50267-2-3 halogeenvrije mantelmaterialen

Uitleg van termen

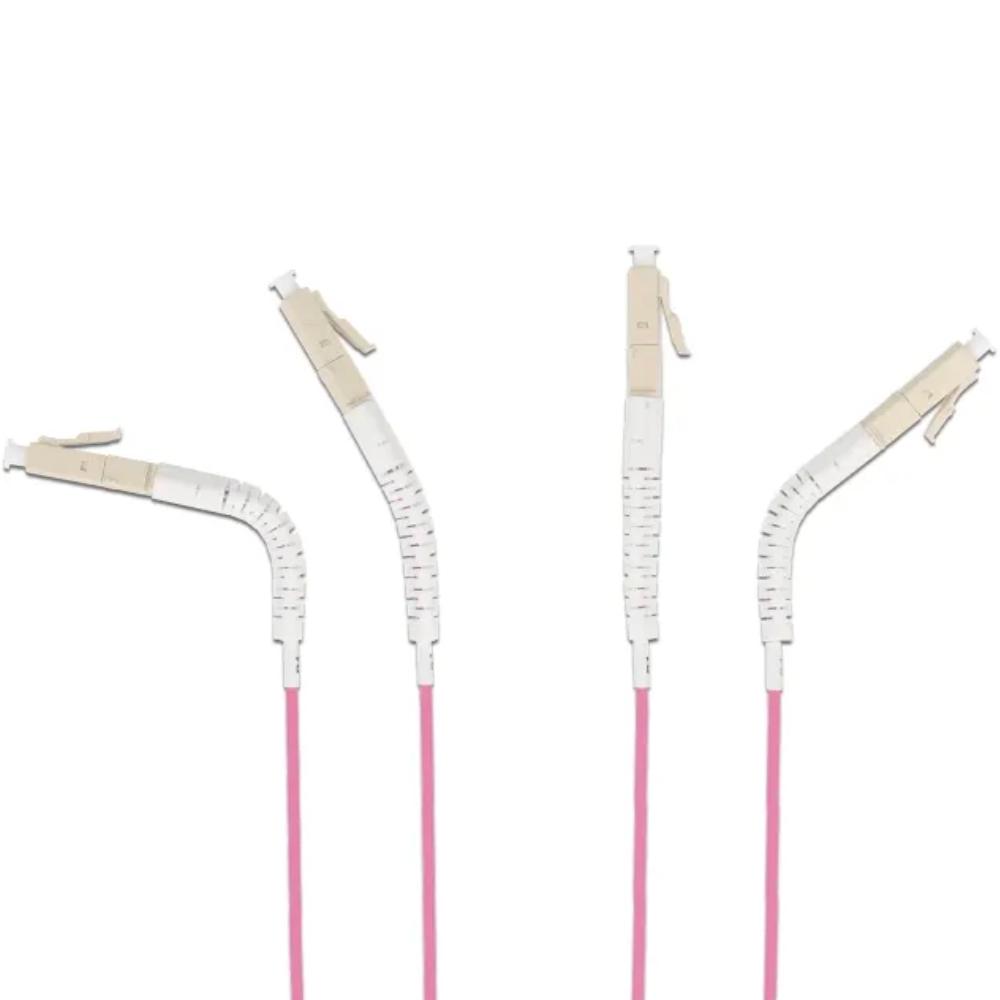

• Roteerbare LC-hoekconnector LC-connector die mechanisch draaibaar is zodat de kabelrichting kan worden aangepast zonder spanning op de glasvezel
• 2× LC-duplex twee LC-connectoren per zijde voor een volledige duplex glasvezelverbinding
• Duplex twee afzonderlijke glasvezels waarbij één vezel zendt en de andere ontvangt
• Multimode 50/125 µm laser-geoptimaliseerde glasvezel voor hoge datasnelheden binnen gebouwen
• LSZH mantelmateriaal met lage rookontwikkeling en zonder halogeenhoudende stoffen
• Keramische ferrule precisiehouder die de glasvezel exact centreert voor lage demping en betrouwbare signaaloverdracht
• Buigradius minimale kabelkromming om extra demping en vezelschade te voorkomen
• UPC vlak gepolijste connectorafwerking voor stabiele multimode signaaloverdracht
• A/1 kwaliteitsklasse kwaliteitsklasse voor multimode connectoren met strikte toleranties

Algemene uitleg over glasvezel-kabels
• LC compacte glasvezelconnector met klikvergrendeling voor hoge poortdichtheid
• SC rechthoekige glasvezelconnector met push-pull vergrendeling voor patchpanelen
• ST ronde glasvezelconnector met bajonetvergrendeling voor oudere installaties
• FC glasvezelconnector met schroefkoppeling voor meet- en industriële toepassingen
• E2000 glasvezelconnector met beschermkap voor lage reflectie en extra veiligheid
• MPO / MTP meervoudige glasvezelconnector voor hoge vezeldichtheid in datacenters

• Simplex enkele glasvezel voor gegevensoverdracht in één richting
• Duplex twee glasvezels voor gelijktijdige communicatie in beide richtingen

• Multimode glasvezel glasvezeltype voor korte tot middellange afstanden binnen gebouwen
• Singlemode glasvezel glasvezeltype voor lange afstanden en backboneverbindingen

Uitleg OM-categorieën
• OM1 multimode glasvezel 62,5/125 µm geschikt tot circa 275 m bij 1 Gb en ongeveer 33 m bij 10 Gb
• OM2 multimode glasvezel 50/125 µm geschikt tot circa 550 m bij 1 Gb en ongeveer 82 m bij 10 Gb
• OM3 laser-geoptimaliseerde multimode glasvezel geschikt tot circa 300 m bij 10 Gb en circa 100 m bij 40 Gb en circa 100 m bij 100 Gb
• OM4 verbeterde laser-geoptimaliseerde multimode glasvezel geschikt tot circa 400 m bij 10 Gb en circa 150 m bij 40 Gb
• OM5 wideband multimode glasvezel met ondersteuning voor meerdere golflengtes
