F-connector kabelset

Deze coaxkabel-set is bedoeld voor het realiseren van een directe verbinding tussen een single LNB en een ontvanger binnen een 75 Ω coaxnetwerk.
De kabel is uitgevoerd als dubbel afgeschermde coaxkabel met een afschermingswaarde tot 100 dB voor storingsvrije signaaloverdracht.
De uitvoering met één zijde voorgemonteerde F-connector en één zijde losse kabeluiteinden maakt wanddoorvoer en maatwerkafmontage mogelijk.
De binnengeleider heeft een diameter van 1,13 mm en is uitgevoerd in CCS.

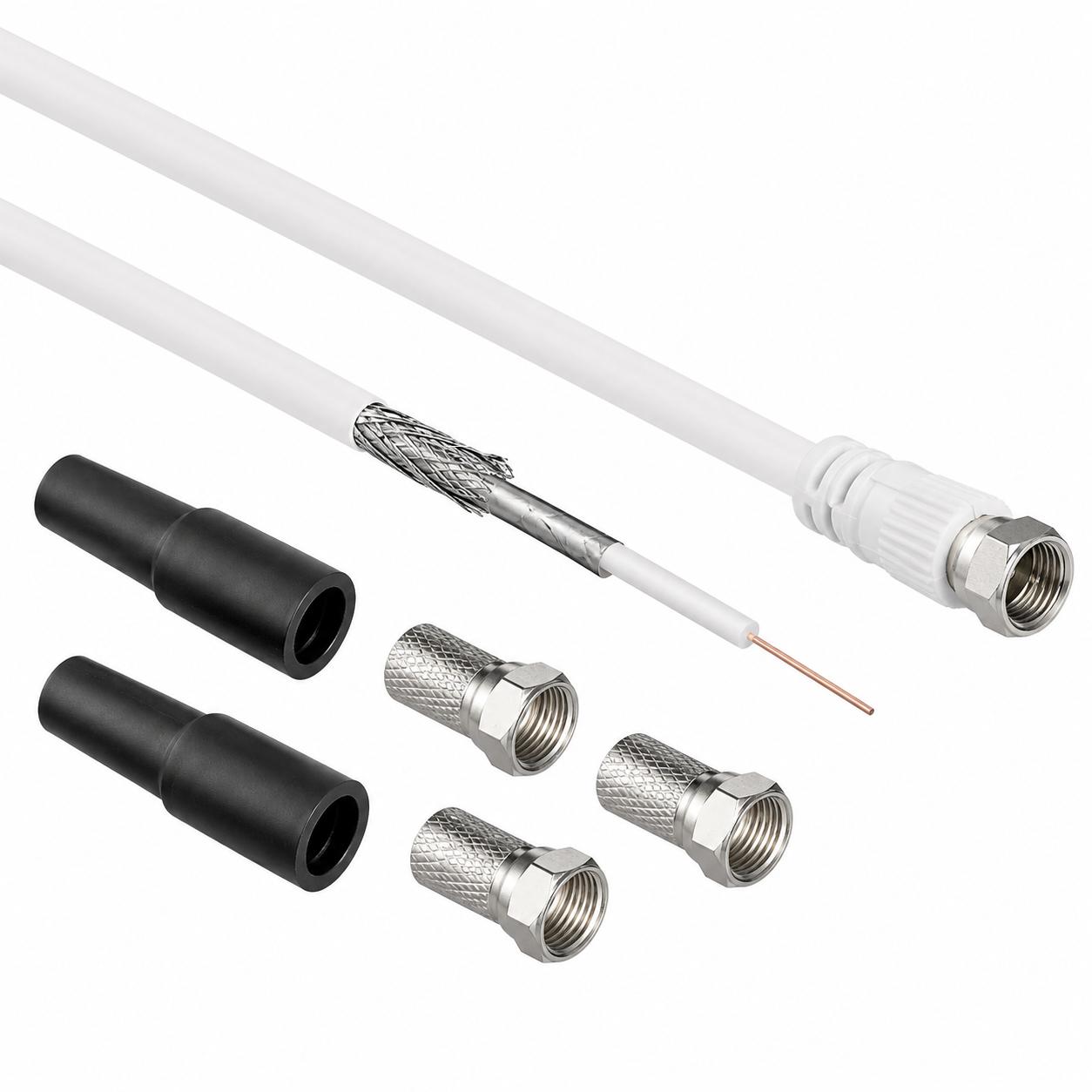

Inhoud van de set
• 1x coaxkabel met F-connector (male) aan één zijde
• 3x F-connector voor zelfmontage
• 2x weerbestendige beschermhuls

Specificaties & kenmerken
• Lengte 30 meter
• Aansluiting zijde 1 F-connector (male)
• Aansluiting zijde 2 losse kabeluiteinden
• Kabeltype coaxkabel
• Karakteristieke impedantie 75 Ω
• Afscherming 2-voudig
• Afscherming type 1 aluminium folie
• Afscherming type 2 aluminium vlechtwerk (128x)
• Afschermingswaarde tot 100 dB
• Binnengeleider CCS
• Diameter binnengeleider Ø 1,13 mm
• Diameter diëlektricum Ø 4,8 mm
• Buitendiameter kabel ca. 6,8 mm
• Mantel PVC
• Keurmerk CE

Technische toelichting
Single LNB is een satellietontvangerkop met één uitgang voor directe aansluiting op een ontvanger.
128x vlechtwerk geeft het aantal gevlochten draden in de afschermlaag aan, wat zorgt voor verbeterde signaalstabiliteit.
100 dB afscherming staat voor een hoge mate van bescherming tegen externe instraling.
CCS is koperbekleed staal, wat zorgt voor combinatie van geleiding en mechanische sterkte.
