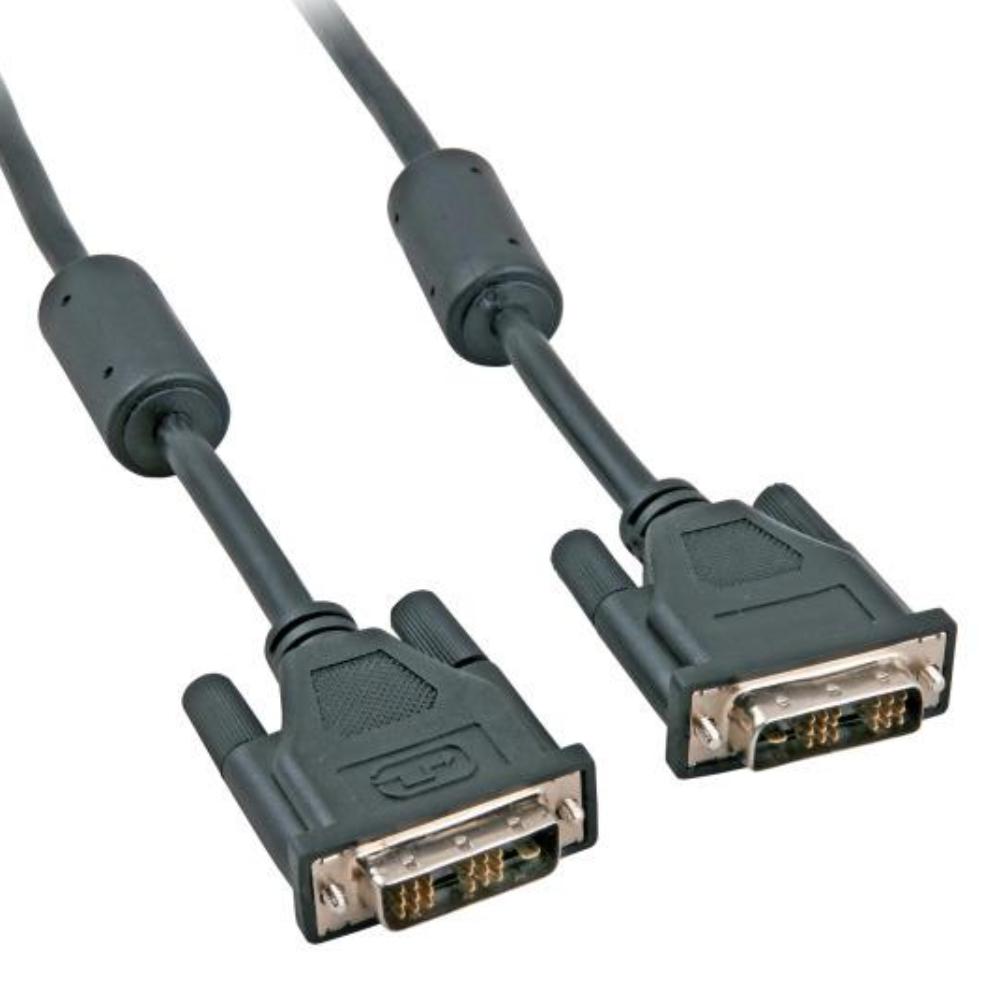

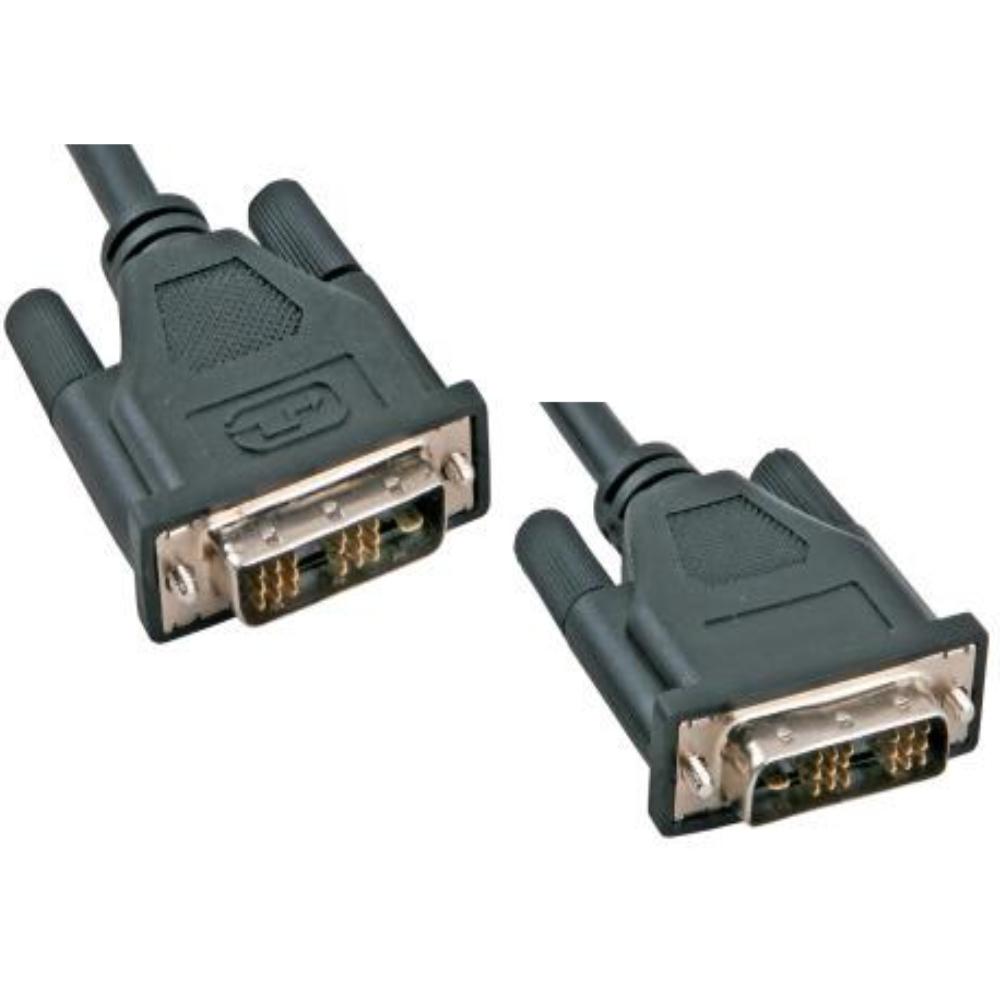

DVI-D kabel

Deze DVI-D kabel wordt gebruikt voor het verbinden van apparaten met een DVI-D aansluiting, zoals computers, monitoren en andere beeldschermen.
De kabel beschikt over twee DVI-D male aansluitingen (18+1) en transporteert digitale videosignalen.
De kabel is uitgevoerd als Single Link en ondersteunt resoluties tot 1920 x 1080 @ 60 Hz en 1600 x 1200.
De kabel werkt bidirectioneel en kan in beide richtingen worden gebruikt voor het doorgeven van digitale videosignalen.
De maximale overdrachtssnelheid bedraagt 3.96 Gbit/s.
De kabel is geschikt voor het realiseren van stabiele digitale beeldverbindingen zonder signaalomzetting.
De kabel is uitgevoerd met koperen geleiders en drievoudige afscherming voor een betrouwbare signaaloverdracht.
De connectoren zijn voorzien van vernikkelde contacten voor een duurzame verbinding.

Specificaties
Type product: DVI-D kabel
Connector 1: DVI-D male (18+1)
Connector 2: DVI-D male (18+1)
Configuratie: Single Link
Signaaltype: digitaal video
Signaalrichting: bidirectioneel
Maximale resolutie: 1920 x 1080 @ 60 Hz
Ondersteunde resolutie: 1600 x 1200
Overdrachtssnelheid: 3.96 Gbit/s
AWG: 30
Geleider: koper (BC)
Afscherming: drievoudig
Kabeltype: rond
Kabelmantel: PVC
Lengte: 2 meter
Contacten: vernikkeld
HDCP ondersteuning: 1.0
Keurmerken: CE, WEEE

Gebruikte termen
DVI-D: een digitale video-interface die uitsluitend digitale signalen transporteert.
Single Link: een configuratie geschikt voor resoluties tot 1920 x 1200.
Resolutie: het aantal pixels dat wordt weergegeven op een scherm.
AWG: een maat voor de dikte van de geleiders.
HDCP: een beveiligingstechniek voor digitale contentbescherming.
Bidirectioneel: het signaal kan in beide richtingen worden gebruikt zonder omzetting.
CE: Europese conformiteitsmarkering.
WEEE: richtlijn voor recycling van elektronische apparatuur.

Uitleg DVI versies
DVI-D: alleen digitaal.
DVI-I: digitaal + analoog.
DVI-A: alleen analoog.
Single Link: tot 1920 x 1200.
Dual Link: tot 2560 x 1600.

Pin bezetting
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
