Behuizing

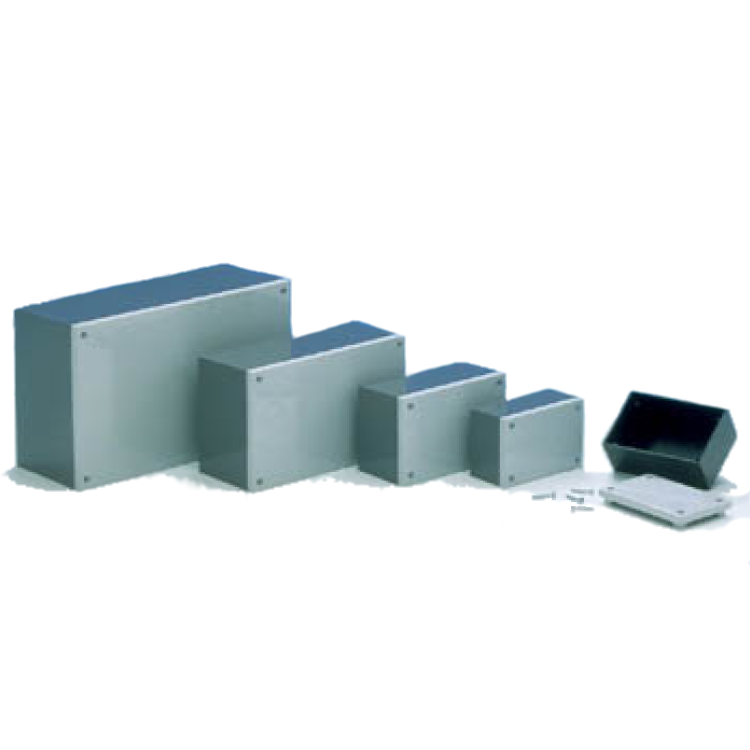

Deze kunststof behuizing van 110 x 70 x 53.9 millimeter is bedoeld voor het beschermen en huisvesten van elektronische componenten en printplaten. Dit type “cover” of top cover behuizing is ontworpen voor toepassingen waarbij bediening en montage via het deksel centraal staan, zoals bij meters, displays en bedieningspanelen. Dankzij de hoogte van 53.9 millimeter is deze behuizing geschikt voor middelgrote elektronica met hogere opbouw. De behuizing is vervaardigd uit stootvast ABS kunststof en heeft een tweekleurige uitvoering met een lichtgrijs deksel en een robuuste basis.

Specificaties
Type: kunststof behuizing (cover / top cover model)

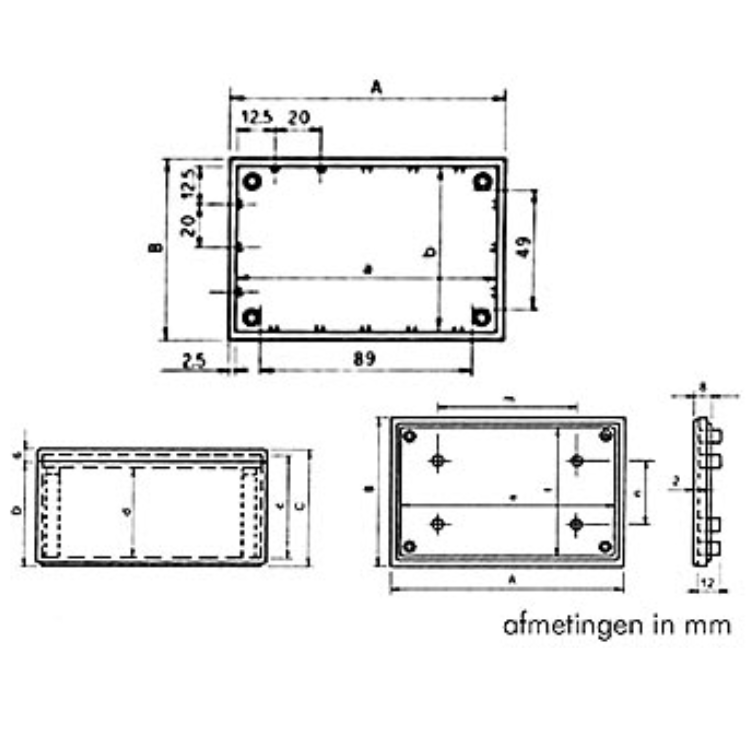

Afmetingen: 110 x 70 x 53.9 millimeter
Materiaal: ABS kunststof (stootvast en slagvast)
Kleur: grijs met lichtgrijs deksel
Opbouw: 2-delige behuizing met schroefbevestiging
Oppervlak: glad en glanzend
Gewicht: 85 gram
Montage: interne PCB montage via geleidingsgroeven en montagepennen in deksel
Gebruik: binnenshuis
Montagetype: vrijstaand
Garantie: 5 jaar

Constructie en opbouw
Deze behuizing bestaat uit een onderzijde en een deksel dat met vier schroeven stevig wordt bevestigd. Het deksel is uitgevoerd in lichtgrijs en voorzien van geïntegreerde bevestigingspennen voor printplaten. De behuizing heeft een glanzende afwerking en biedt een nette en functionele oplossing voor technische toepassingen.

Montagemogelijkheden
De behuizing biedt praktische montageopties:
- Verticale montage: interne geleidingsgroeven maken het mogelijk om printplaten eenvoudig te plaatsen.
- Montage in deksel: geïntegreerde montagepennen voor bevestiging van PCB’s aan de bovenzijde.
- Bewerkbaar ontwerp: geschikt voor het maken van openingen voor displays, schakelaars en connectoren.
- Vrijstaand gebruik: geschikt voor gebruik als tafel- of instrumentbehuizing.

Toepassingen
Geschikt voor onder andere:
- Meetinstrumenten en uitleesmodules
- Elektronica projecten en prototypebouw
- IoT en embedded systemen
- Bedieningseenheden en schakelingen
- Telecommunicatie- en signaalmodules

Toelichting op technische termen
ABS kunststof: sterk en slagvast materiaal met goede mechanische eigenschappen en elektrische isolatie.
Top cover behuizing: behuizing waarbij het deksel geschikt is voor montage van bedieningselementen en componenten.
Montagepennen: interne bevestigingspunten waarop een printplaat vastgezet kan worden.
Geleidingsgroeven: interne sleuven waarmee printplaten eenvoudig en stabiel geplaatst kunnen worden.
PCB (Printed Circuit Board): printplaat waarop elektronische componenten worden gemonteerd en elektrisch verbonden.
