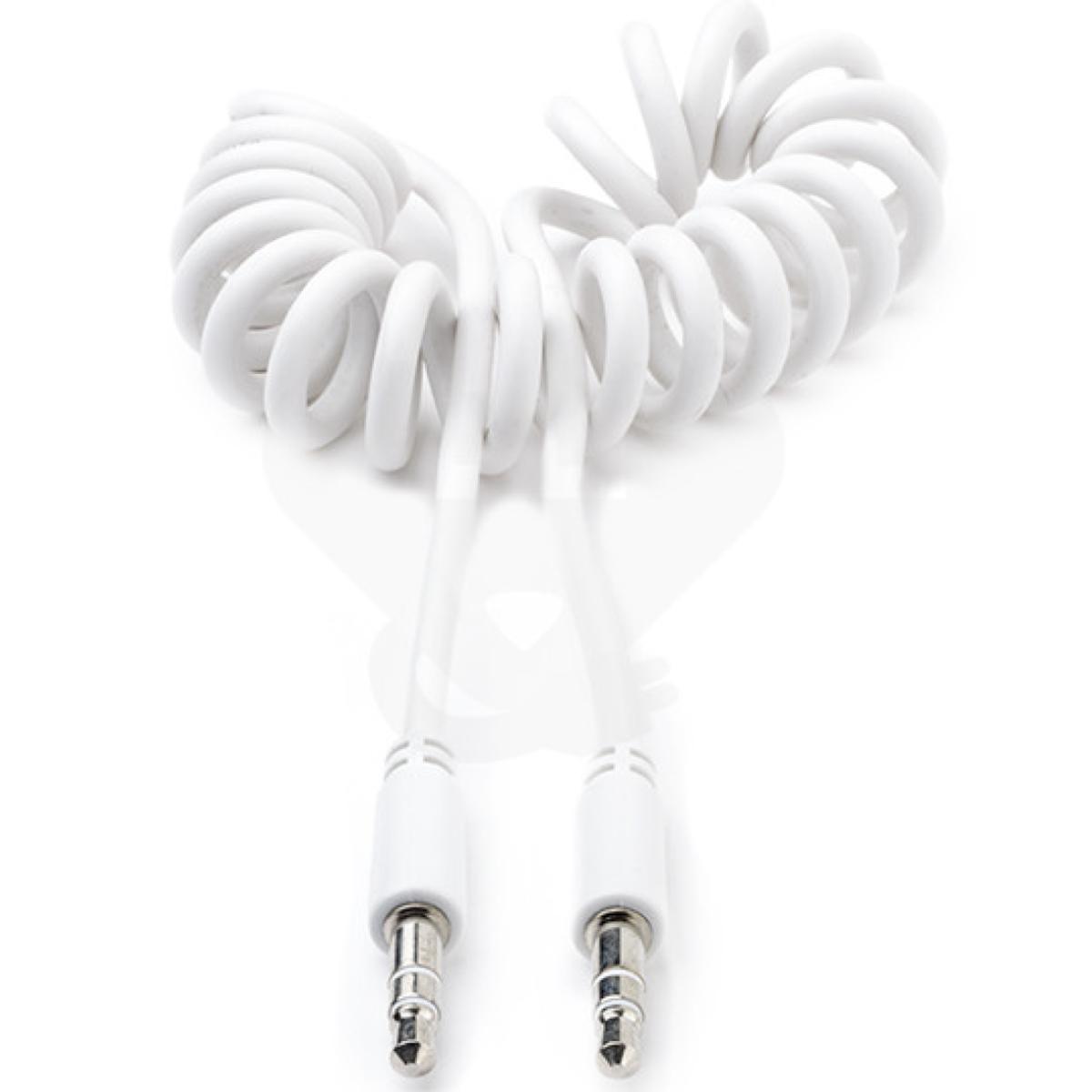

Jack kabel

Deze jack kabel wordt gebruikt voor het verbinden van audioapparatuur met een 3,5 mm audioaansluiting. De kabel transporteert analoge audiosignalen tussen apparaten zoals smartphones, MP3-spelers, tablets, versterkers en luidsprekers via een AUX-verbinding.
De kabel is voorzien van 3,5 mm jack male connectoren aan beide uiteinden en ondersteunt stereo-audio. Hierdoor kunnen twee audiosignalen via één kabel worden verzonden, bijvoorbeeld een linker- en rechterkanaal. De connectoren zijn uitgevoerd met vernikkelde contacten voor een stabiele elektrische verbinding.
De kabel heeft een krulsnoerconstructie waarbij de kabel spiraalvormig is opgebouwd. Hierdoor kan de kabel worden uitgerekt tijdens gebruik en weer samentrekken wanneer deze niet onder spanning staat.

Specificaties
Type kabel: jack audiokabel
Audiotype: analoge audioverbinding
Connector 1: 3,5 mm jack male
Connector 2: 3,5 mm jack male
Connector type: TRS (3-polig)
Mono / stereo: stereo
Contactmateriaal: vernikkeld
Materiaal geleider: CCS (Copper Clad Steel)
Kabeltype: krulsnoer (spiraalkabel)
Kabelconstructie: rond
AWG: 28
Kabeldiameter: 3,0 mm
Kabelmantel materiaal: PVC
Kabellengte: 1 meter
Kleur: wit
Keurmerken: CE, RoHS, REACH, WEEE

Toelichting
3,5 mm jack: een veelgebruikte audio-connector voor hoofdtelefoons, AUX-verbindingen en draagbare audioapparatuur. Deze aansluiting wordt toegepast op smartphones, tablets, laptops, autoradio’s en diverse audioapparaten.
TRS-connector: een jack-connector met drie contacten (Tip, Ring en Sleeve). Hiermee kunnen twee audiosignalen worden doorgegeven waardoor stereo-audio mogelijk is.
Krulsnoer: een spiraalvormige kabelconstructie waarbij de kabel kan worden uitgerekt en automatisch weer samentrekt. Dit voorkomt overtollige kabel en vermindert de kans op knikken.
Vernikkelde contacten: een contactlaag van nikkel op het connectoroppervlak die zorgt voor een stabiele elektrische verbinding en bescherming tegen slijtage.
CCS geleider: een geleider opgebouwd uit een stalen kern met een koperlaag. Dit type geleider combineert mechanische sterkte met goede elektrische geleiding.

Toepassingen
• Verbinding tussen smartphone en luidsprekers
• Aansluiten van MP3-speler op versterker of audio-installatie
• Gebruik bij draagbare audioapparaten met 3,5 mm aansluiting
• Verbinding tussen multimedia-apparaten en audio-systemen

Soorten jack-connectoren
6,3 mm jack: een grotere jack-connector die voornamelijk wordt gebruikt bij professionele audioapparatuur, muziekinstrumenten en studio-installaties.
3,5 mm jack: een kleinere jack-connector die veel wordt toegepast bij consumentenelektronica zoals smartphones, laptops, tablets en draagbare audioapparaten.
2,5 mm jack: een compacte jack-connector die wordt toegepast bij headsets, portofoons en gespecialiseerde audioapparatuur.

Uitleg jack-configuraties
TS (Tip-Sleeve): een jack-configuratie met twee contactpunten. De tip transporteert het audiosignaal en de sleeve fungeert als massa. Deze configuratie wordt gebruikt voor mono-audiosignalen.
TRS (Tip-Ring-Sleeve): een jack-configuratie met drie contactpunten. Hiermee kunnen twee audiosignalen worden verzonden, bijvoorbeeld een linker- en rechterkanaal voor stereo-audio.
TRRS (Tip-Ring-Ring-Sleeve): een jack-configuratie met vier contactpunten. Dit type aansluiting maakt het mogelijk om naast stereo-audio ook een microfoonsignaal via dezelfde connector te transporteren.

Uitleg audiosignalen
Gebalanceerde audio: een methode voor audio-overdracht waarbij twee signaaldraden en een massa worden gebruikt. Storingen die onderweg worden opgepikt worden bij de ontvanger opgeheven waardoor een stabieler audiosignaal ontstaat.
Ongebalanceerde audio: een vorm van audio-overdracht waarbij één signaaldraad en één massadraad worden gebruikt. Dit type verbinding wordt veel toegepast bij consumentenelektronica.
Stereo-audio: een audiosysteem waarbij twee afzonderlijke kanalen worden gebruikt: een linker- en rechterkanaal.
Mono-audio: een audiosysteem waarbij slechts één audiokanaal wordt gebruikt.

Uitleg keurmerken
CE: geeft aan dat het product voldoet aan de Europese richtlijnen voor veiligheid, gezondheid en milieubescherming.
RoHS: Europese richtlijn die het gebruik van gevaarlijke stoffen zoals lood, kwik en cadmium beperkt.
REACH: Europese regelgeving voor registratie en controle van chemische stoffen in producten.
WEEE: richtlijn voor inzameling en recycling van elektrische en elektronische apparatuur.
