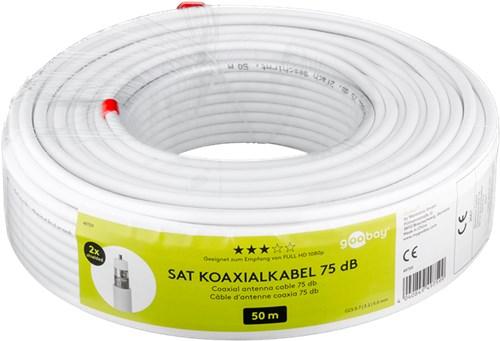

Antennekabel op rol

Deze 75 dB coaxkabel (RG59-type, 2-voudig afgeschermd) is bedoeld voor digitale satelliet- en kabelinstallaties binnen een 75 Ω coaxnetwerk.
Deze kabel is geschikt voor ontvangst van Full HD 1080p via DVB-S/S2, DVB-T/T2 en DVB-C/C2.
De dubbel afgeschermde constructie met aluminium folie en vlechtwerk biedt bescherming tegen normale elektromagnetische storingen bij huisinstallaties.

Specificaties & kenmerken
• Kabeltype RG59-type coaxkabel
• Karakteristieke impedantie 77 ± 3 Ω
• Afschermingsmaat 75 dB
• Afscherming 2-voudig
• Afscherming type 1 aluminium folie
• Afscherming type 2 aluminium vlechtwerk (32x)
• Binnengeleider CCS (staal/koper)
• Diameter binnengeleider Ø 0,70 mm
• Diameter diëlektricum Ø 3,20 mm (PE)
• Buitendiameter Ø 5,00 mm
• DC-weerstand binnengeleider 248 Ω/km
• DC-weerstand afscherming 97 Ω/km
• Return loss ≥20 dB (5–1002 MHz), ≥15 dB (1000–2150 MHz)
• Velocity of propagation 82 %
• Bedrijfstemperatuur -20 °C tot +70 °C
• Mantel PVC
• Kleur wit

Demping bij 20 °C
• 50 MHz: 10,9 dB/100 m
• 100 MHz: 11,8 dB/100 m
• 200 MHz: 13,8 dB/100 m
• 300 MHz: 15,9 dB/100 m
• 400 MHz: 18,1 dB/100 m
• 500 MHz: 20,1 dB/100 m
• 800 MHz: 25,7 dB/100 m
• 1000 MHz: 28,9 dB/100 m
• 1350 MHz: 34,2 dB/100 m
• 1750 MHz: 39,5 dB/100 m
• 2050 MHz: 43,8 dB/100 m
• 2150 MHz: 44,9 dB/100 m

Technische toelichting
DVB staat voor Digital Video Broadcasting, de Europese standaard voor digitale televisie.
• DVB-S/S2 wordt gebruikt voor satellietontvangst.
• DVB-T/T2 wordt gebruikt voor digitale ethertelevisie.
• DVB-C/C2 wordt gebruikt voor digitale kabeltelevisie.
RG59-type verwijst naar een 75 Ω coaxkabel met kleinere diameter en een binnengeleider rond 0,6–0,8 mm.
Return loss geeft de mate van signaalreflectie aan; hogere waarden betekenen betere impedantie-aanpassing.
Velocity of propagation (82%) geeft de voortplantingssnelheid van het signaal weer ten opzichte van de lichtsnelheid in vacuüm.
