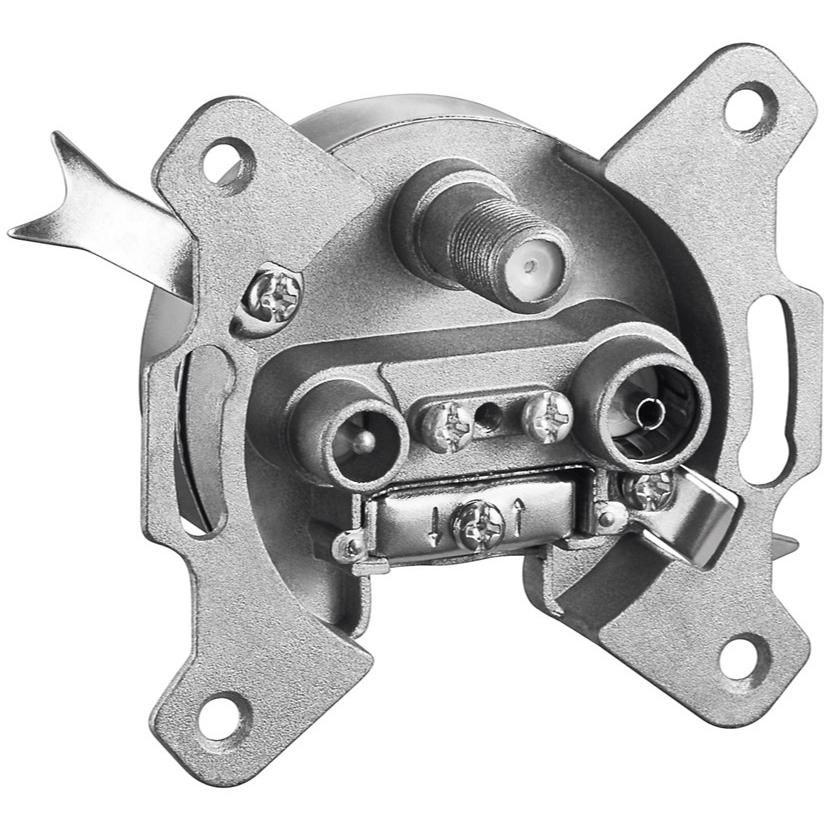

Antennedoos - 3-weg

Deze antenne wandcontactdoos voor satellietinstallaties is bedoeld voor het aansluiten van televisie, radio en satelliet apparatuur binnen coax installaties. De wandcontactdoos wordt toegepast als rijgdoos met DC doorvoer binnen een coax netwerk en heeft aansluitingen voor TV, radio en satelliet.

De wandcontactdoos is geschikt voor gebruik in BK installaties voor kabeltelevisie, radio, satelliet en DVB-T. Door de retourgeschikte uitvoering kan de installatie signalen in twee richtingen transporteren, wat nodig is voor interactieve diensten zoals kabelmodems en mediaboxen. De DC doorvoer op de SAT aansluiting maakt het mogelijk om voedingsspanning via de coax kabel door te geven naar bijvoorbeeld een LNB of multischakelaar.

De SAT aansluiting ondersteunt een frequentiebereik van 950 – 2400 MHz. De televisie aansluiting ondersteunt een frequentiebereik van 125 – 862 MHz met een retourpad van 5 – 65 MHz. Voor radio wordt een frequentiebereik van 88 – 120 MHz ondersteund. Hierdoor kan de wandcontactdoos worden toegepast in coax netwerken voor televisie, radio en satellietsignalen.

Specificaties
• Producttype Antenne wandcontactdoos
• Type Rijgdoos met DC doorvoer
• Aansluiting 1 IEC connector female (TV)
• Aansluiting 2 IEC connector male (radio)
• Aansluiting 3 F-connector female (SAT)
• Retourgeschikt Ja
• Frequentiebereik TV 125 – 862 MHz
• Frequentiebereik TV retourpad 5 – 65 MHz
• Frequentiebereik radio 88 – 120 MHz
• Frequentiebereik SAT 950 – 2400 MHz
• Doorlusdemping SAT/TV 6 dB (2000 / 862 MHz)
• Aansluitdemping TV 12,5 – 14 dB
• Aansluitdemping radio 12,5 – 13,5 dB
• Aansluitdemping SAT 13 dB
• Impedantie 75 ohm
• Demping 10 dB
• Keurmerk CE
• Verpakking Bulk
• Levering Exclusief afdekplaat en opbouwrand

Wandcontact doos toebehoren:
- Afdekplaat
- Opbouwrand

Rijgdoos
Een rijgdoos wordt gebruikt wanneer de coax kabel wordt doorgelust naar een volgende wandcontactdoos. Hierdoor kunnen meerdere aansluitpunten binnen één coax installatie worden gerealiseerd.

Satelliet aansluiting
De F-connector aansluiting wordt gebruikt voor satellietapparatuur zoals een satelliet ontvanger of LNB verbinding binnen een satellietinstallatie.
