XLR naar XLR kabel

Deze kabel is bedoeld voor het verbinden van audioapparatuur met een 3-polige XLR aansluiting. De kabel transporteert een gebalanceerd audiosignaal tussen bijvoorbeeld microfoons, mengpanelen, audio-interfaces, versterkers en andere professionele audioapparatuur.

Een gebalanceerde XLR-verbinding gebruikt drie geleiders: pin 1 (aarde / afscherming), pin 2 (positief signaal) en pin 3 (negatief signaal). Het negatieve signaal is identiek aan het positieve signaal maar in tegengestelde fase. In de ontvangende apparatuur worden beide signalen gecombineerd waardoor storingen die onderweg zijn opgepikt worden opgeheven.

De kabel is opgebouwd met een geleiderconstructie van (0,12 mm × 20) × 2. Hierbij worden meerdere dunne koperdraden gebundeld tot twee flexibele geleiders, waardoor een stabiele signaaloverdracht en een goede buigbestendigheid van de kabel wordt bereikt.

De kabel is voorzien van een gevlochten afscherming met een structuur van 0,12 mm × 96. Deze afscherming beschermt het audiosignaal tegen elektromagnetische interferentie van bijvoorbeeld voedingskabels, verlichting en andere elektronische apparatuur.

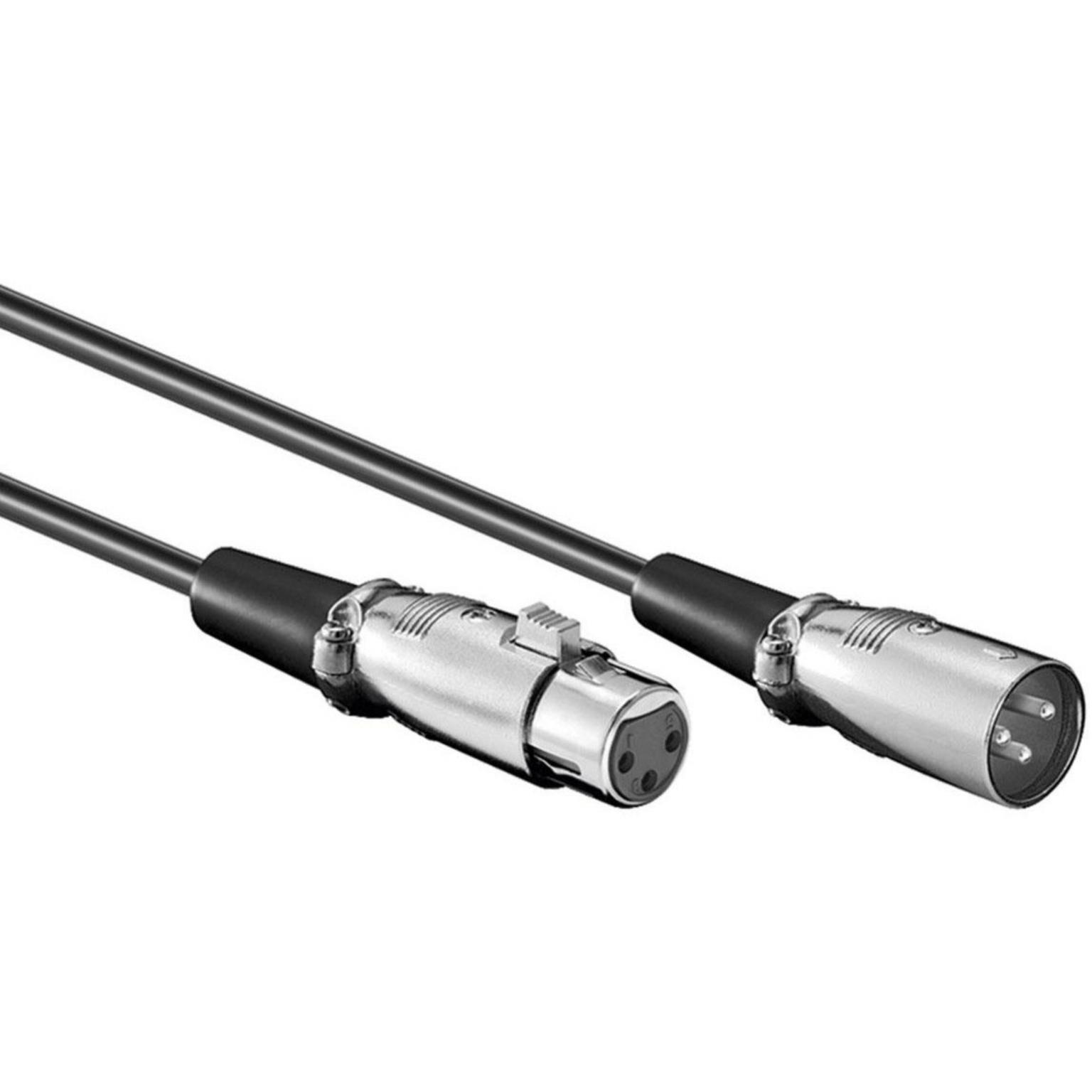

De kabel heeft een buitendiameter van circa 6,5 mm, wat zorgt voor een goede balans tussen flexibiliteit en mechanische bescherming van de interne geleiders. Aan de uiteinden bevinden zich een XLR male connector en een XLR female connector met vergrendelmechanisme waardoor de kabel stevig vastklikt in aangesloten apparatuur.

Specificaties
Type kabel: XLR audiokabel
Uitvoering: gebalanceerd
Versie: 3-polig
Connector 1: XLR male
Connector 2: XLR female
Binnengeleider: (0,12 mm × 20) × 2
Type afscherming: gevlochten afscherming (0,12 mm × 96)
Buitendiameter kabel: ca. 6,5 mm
Kabelmantel: PVC
Kleur: zwart

Toepassingen
• Microfoons aansluiten op mengpanelen
• Studio- en opnameapparatuur
• Professionele PA-installaties
• Live optredens en podiuminstallaties
• Audioverbinding tussen apparatuur met XLR aansluiting
