Wifi antenne - 1 dBi

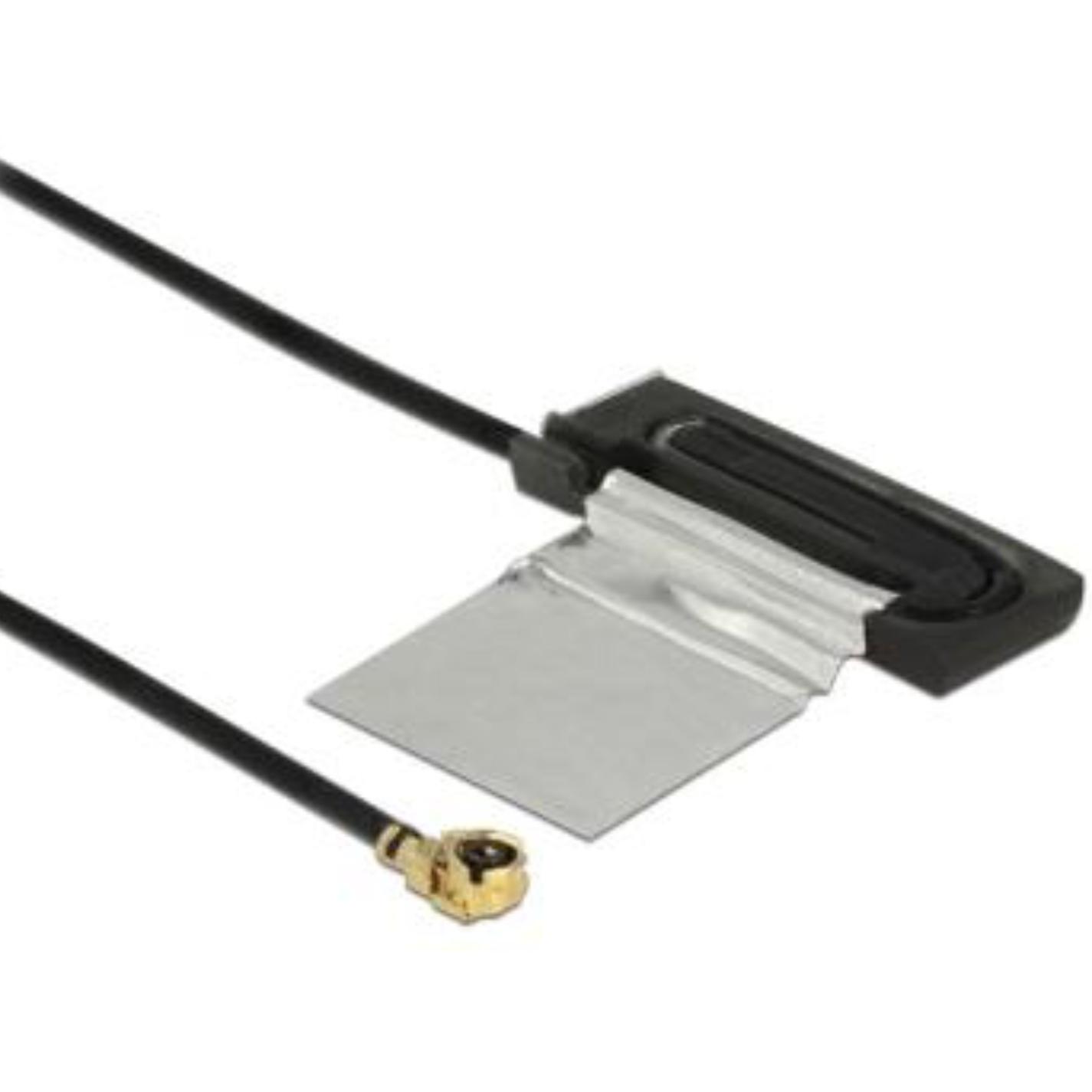

Deze WLAN antenne is bedoeld voor het ontvangen en verzenden van draadloze netwerksignalen binnen elektronische apparaten zoals routers, embedded systemen, industriële controllers en IoT-apparatuur. De antenne ondersteunt WLAN frequentiebanden van 2.4 GHz en 5 GHz en kan worden gebruikt voor moderne draadloze netwerken zoals WiFi volgens IEEE 802.11 ac/a/h/b/g/n.

De antenne is voorzien van een I-PEX Inc., MHF® I plug connector en kan worden aangesloten op interne WLAN modules, bijvoorbeeld mini-PCIe of M.2 WiFi kaarten.

De antenne werkt binnen een frequentiebereik van 2400 – 2500 MHz en 5150 – 5850 MHz. Hierdoor kan de antenne worden gebruikt voor WLAN dual-band netwerken en andere draadloze standaarden zoals Bluetooth, ZigBee en ISM-band toepassingen.

Met een antenneversterking van 1.5 – 2.0 dBi is de antenne geschikt voor interne toepassingen in compacte elektronische apparaten.

De antenne wordt geleverd met een coaxkabel type 1.13 met een lengte van circa 25 cm inclusief connector. De kabel heeft een signaaldemping van ongeveer 3.2 dB per meter bij 2.4 GHz.

Specificaties
• Connector 1 x I-PEX Inc., MHF® I plug
• Frequentiebereik 2400 – 2500 MHz
• Frequentiebereik 5150 – 5850 MHz
• Ondersteunde standaarden Bluetooth, WLAN 2.4 / 5.0 GHz, ZigBee 2.4 GHz, ISM

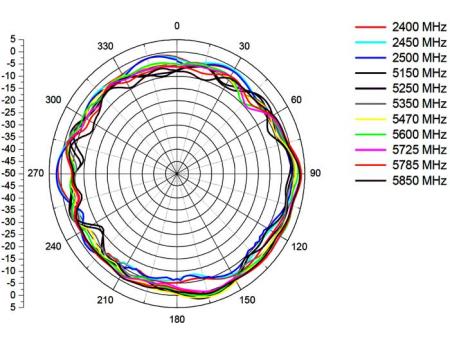

• Antenneversterking 1.5 – 2.0 dBi
• VSWR 2.5
• Impedantie 50 Ohm
• Bedrijfstemperatuur −10 °C ~ 55 °C
• Kleur zwart
• Kabel coaxiaal
• Kabeltype 1.13
• Kabelkleur zwart
• Kabeldiameter ca. 1.13 mm
• Kabeldemping 3.2 dB @ 2.4 GHz per meter
• Minimale buigradius 4.5 mm
• Afmetingen ca. 20.00 × 7.00 × 1.90 mm
• Kabellengte incl. connector ca. 25 cm

Uitleg van gebruikte termen
WLAN
WLAN (Wireless Local Area Network) is een draadloos netwerk dat wordt gebruikt voor WiFi communicatie.

IEEE 802.11
IEEE 802.11 is een familie van standaarden voor draadloze netwerken, waaronder 802.11a/b/g/n/ac.

Dual band
Dual band betekent dat een antenne werkt op zowel de 2.4 GHz als de 5 GHz frequentieband.

dBi
dBi is een eenheid die de versterking van een antenne aangeeft ten opzichte van een ideale isotrope antenne.

VSWR
VSWR (Voltage Standing Wave Ratio) geeft aan hoe goed een antenne is afgestemd op de transmissielijn.

Impedantie
Impedantie is de elektrische weerstand voor RF-signalen in een transmissielijn. Veel antennesystemen werken met 50 Ohm.

I-PEX MHF® I
I-PEX MHF® I is een kleine coaxiale RF-connector die vaak wordt gebruikt voor interne antennes in WLAN modules en embedded systemen.

Coaxkabel
Een coaxkabel is een kabeltype dat speciaal is ontworpen voor het transporteren van hoogfrequente RF-signalen.

ISM band
ISM (Industrial, Scientific and Medical) banden zijn radiofrequenties die wereldwijd vrij mogen worden gebruikt voor draadloze toepassingen.
