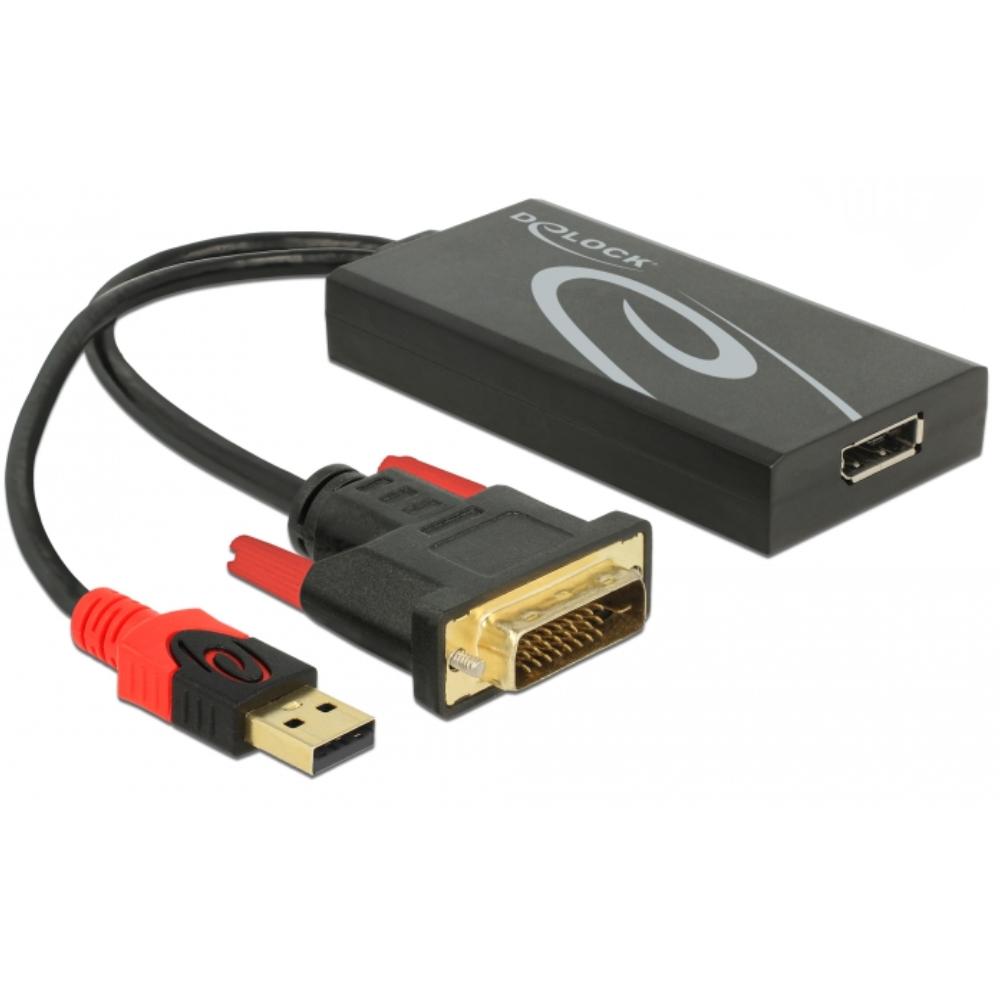

DVI-D naar DisplayPort omvormer

Deze DVI naar DisplayPort adapter wordt gebruikt voor het verbinden van een apparaat met een DVI-D uitgang met een DisplayPort beeldscherm, zoals een monitor.

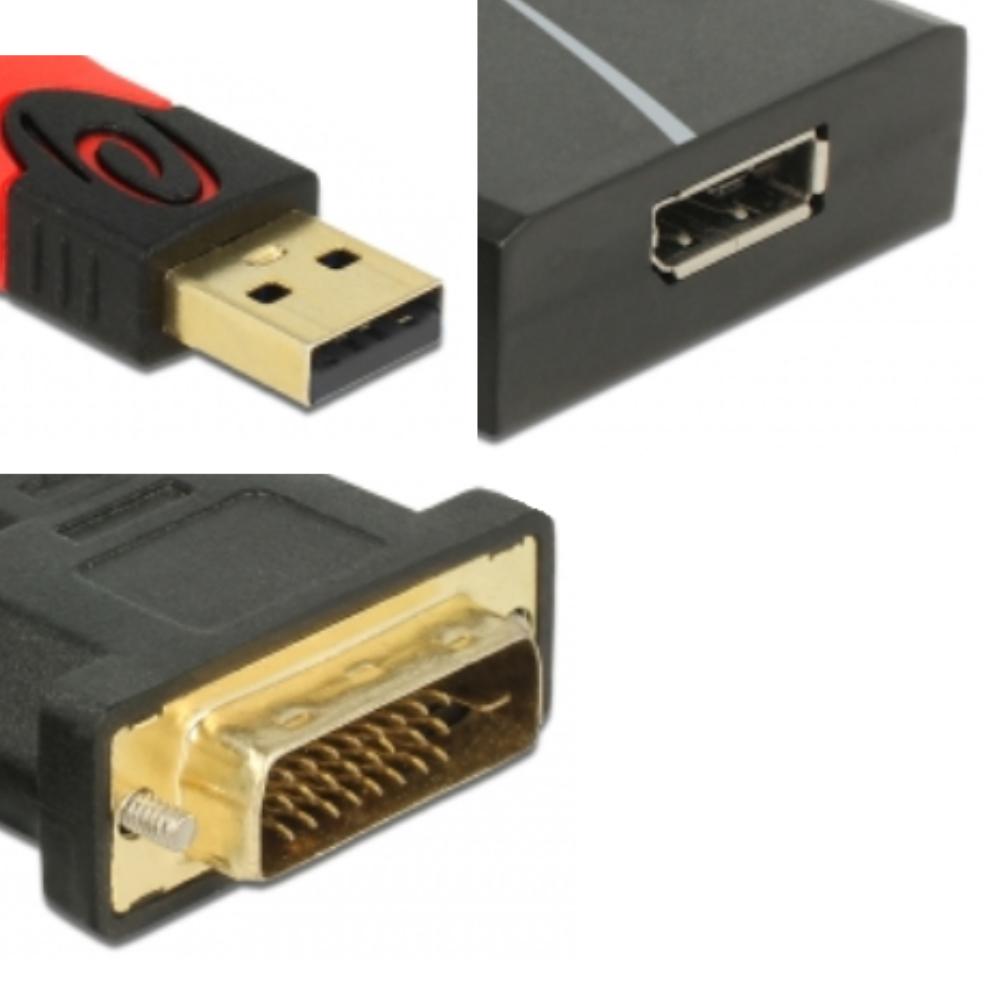

De adapter beschikt over een DVI-D male aansluiting (24+1), een DisplayPort female aansluiting en een extra USB-A aansluiting voor voeding.
De signaalrichting is DVI (bron) naar DisplayPort (scherm) en werkt niet omgekeerd.
De adapter zet het inkomende DVI videosignaal actief om naar DisplayPort en is daardoor geschikt voor het aansluiten van een DisplayPort monitor op een systeem met DVI-uitgang.
Naast videosignaal ondersteunt de adapter ook audio-overdracht, mits de bron dit ondersteunt.
De adapter ondersteunt resoluties tot 3840 x 2160 @ 30 Hz, afhankelijk van het aangesloten systeem en beeldscherm.
De USB-A aansluiting is uitsluitend bedoeld voor stroomvoorziening van de adapter.
De DVI-connector is voorzien van schroefbevestiging voor een stabiele montage.
De adapter werkt Plug & Play en kan zonder drivers worden gebruikt.

Specificaties
Merk: Delock
Type product: DVI naar DisplayPort adapter
Connector 1: DVI-D male (24+1)
Connector 2: DisplayPort female (20-pins)
Extra aansluiting: USB-A male voor voeding
Chipset: STDP2600
DVI-type: DVI-D Single Link
Analoog signaal: nee
DisplayPort versie: 1.2
Signaalrichting: DVI naar DisplayPort
Ondersteunt audio: ja
Maximale resolutie: 3840 x 2160 @ 30 Hz
HDCP ondersteuning: HDCP 1.4
Plug & Play: ja
Stroomverbruik: ca. 70 mW
Kleur: zwart
Lengte: 0.3 meter
Garantie: 5 jaar
Keurmerken: CE, WEEE

Gebruikte termen
DVI-D: een digitale DVI-verbinding voor overdracht van beeldsignalen zonder analoge pinnen.
Single Link: DVI-configuratie met bandbreedte voor standaard digitale resoluties.
DisplayPort: digitale aansluiting voor overdracht van beeld en audio naar monitoren en andere schermen.
Actieve adapter: adapter met chipset die een signaal elektronisch omzet naar een ander signaaltype.
HDCP 1.4: kopieerbeveiliging voor digitale audio- en videosignalen.
Plug & Play: automatische herkenning zonder aparte driverinstallatie.
Resolutie: het aantal pixels dat op een scherm wordt weergegeven.
CE: Europese conformiteitsmarkering.
WEEE: richtlijn voor inzameling en recycling van elektronische apparatuur.

Uitleg DVI versies
DVI-D: alleen digitaal.
DVI-I: digitaal + analoog.
DVI-A: alleen analoog.
Single Link: tot 1920 x 1200 bij standaard DVI-toepassingen.
Dual Link: hogere bandbreedte met extra datakanalen.

Pin bezetting
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A

Toepassingen
Monitor aansluiten: voor het verbinden van een DisplayPort monitor met een systeem dat alleen een DVI-uitgang heeft.
Werkplekken: geschikt voor kantooromgevingen met bestaande DVI-systemen en nieuwere DisplayPort schermen.
Presentatieopstellingen: bruikbaar voor digitale beeldweergave op externe monitoren.
Technische installaties: inzetbaar in omgevingen waar een actieve signaalomzetting van DVI naar DisplayPort nodig is.

Belangrijke aandachtspunten
Alleen deze richting: werkt uitsluitend van DVI naar DisplayPort.
USB-voeding vereist: de USB-A aansluiting moet worden aangesloten voor correcte werking.
Geen VGA: analoge signalen worden niet ondersteund.
Actieve omzetting: adapter bevat chipset voor signaalconversie.
Compatibiliteit: maximale resolutie is afhankelijk van bron, kabel en aangesloten beeldscherm.
Schroefbevestiging: DVI-connector kan vastgezet worden voor een stabiele verbinding.
