USB isolator

Deze USB isolator is bedoeld voor het galvanisch scheiden van een USB-verbinding tussen een host (PC) en een USB-apparaat. Door de elektrische scheiding worden storingen, aardlussen en ruis verminderd, wat vooral belangrijk is bij audio-opstellingen en meetapparatuur.

De isolator ondersteunt USB 1.1 met snelheden tot 12 Mb/s (Full-Speed). Dankzij de optische isolatie van 5 kV voor data en 3 kV voor voeding worden signalen betrouwbaar gescheiden zonder direct elektrisch contact.

Specificaties
Type: USB isolator
Merk: DELOCK
USB-standaard: USB 1.1 (Low-Speed / Full-Speed)
Datasnelheid: max. 12 Mb/s
Aansluiting (host): USB-A male
Aansluiting (device): USB-A female
Extra aansluiting: DC voedingsaansluiting
Galvanische isolatie data: 5 kV
Galvanische isolatie voeding: 3 kV
LED-indicator: ja (voeding)
Bedrijfstemperatuur: -20 °C tot 50 °C
Materiaal: kunststof
Afmetingen: 66 x 39 x 20 mm
Kabellengte: ca. 15 cm
Driver nodig: nee (plug & play)
Toepassing: signaalisolatie en storingsreductie
Garantie: 5 jaar
Keurmerken: CE, RoHS, REACH, WEEE

Voeding
Deze USB isolator kan worden gevoed via de USB-poort (bus-powered) of via een externe voeding. Bij bus-powered gebruik wordt de voeding geleverd door de USB-host tot circa 320 mA. Voor apparaten met een hoger stroomverbruik kan een externe voeding worden aangesloten via de DC-aansluiting.

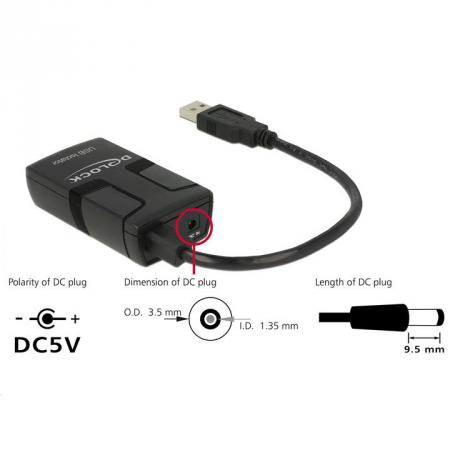

De voedingsspecificatie is 5 volt DC, met plus aan de binnenzijde en min aan de buitenzijde van de connector. De connector heeft een binnendiameter van circa 1,35 mm en een buitendiameter van circa 3,5 mm.

Toepassingen
Geschikt voor situaties waarin storingen of spanningsverschillen problemen veroorzaken in een USB-verbinding:
- Audio-opstellingen: voorkomt brom en ruis door aardlussen bij USB-audio interfaces, DAC’s en mixers
- Meetapparatuur en laboratoria: voorkomt foutieve meetwaarden door elektrische interferentie of potentiaalverschillen
- Industriële omgevingen: beschermt apparatuur tegen spanningspieken en storingen van machines
- Ontwikkel- en testopstellingen: voorkomt schade aan gevoelige elektronica bij foutieve schakelingen
- Medische of gevoelige apparatuur: zorgt voor veilige scheiding tussen systemen
- USB naar seriële adapters of microcontrollers: voorkomt storingen bij communicatie met Arduino, PLC’s of andere embedded systemen

Toelichting op technische termen
Galvanische isolatie: scheiding van elektrische circuits zodat er geen directe stroom kan lopen tussen apparaten.
USB Full-Speed: overdrachtssnelheid tot 12 megabit per seconde volgens USB 1.1 standaard.
Optische isolatie: overdracht van signalen via licht in plaats van elektrische verbinding, voor maximale scheiding.
Bus-powered: voeding via de USB-poort zonder externe adapter.

Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid en elektromagnetische compatibiliteit.
RoHS: beperking van gevaarlijke stoffen in elektronische apparatuur.
REACH: Europese regelgeving voor chemische stoffen en materiaalveiligheid.
WEEE: richtlijn voor gescheiden inzameling en recycling van elektrische en elektronische apparatuur.

Belangrijke aandachtspunten
Ondersteunt alleen USB 1.1 en is niet geschikt voor High-Speed USB-apparaten. Controleer of de aangesloten apparatuur compatibel is met de maximale datasnelheid en voedingscapaciteit.
