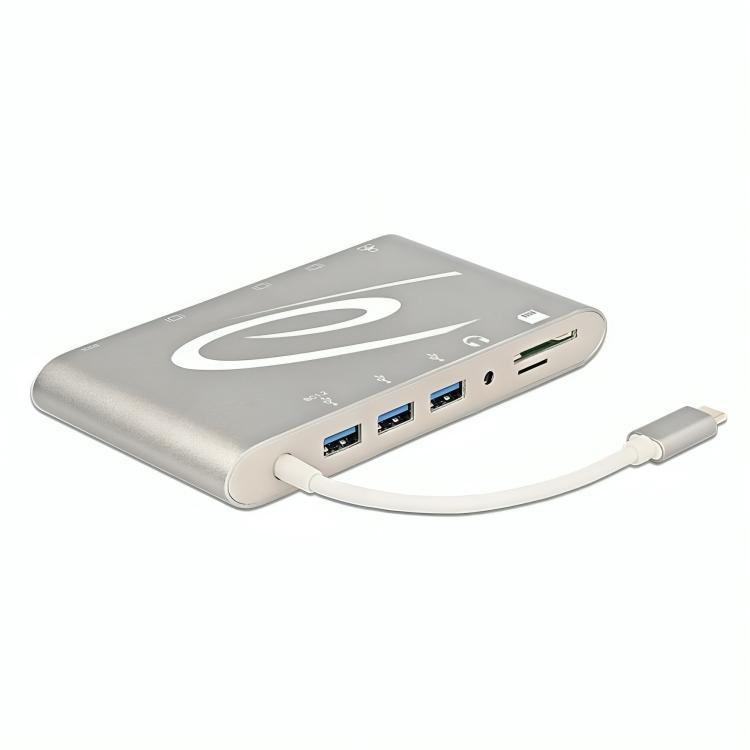

Thunderbolt 3 Multiport adapter

USB Type-C™ Dockingstation – HDMI™ 1.4 High Speed – mini DisplayPort – VGA – LAN – USB – Card Reader – Power Delivery
Dit USB Type-C™ dockingstation maakt het mogelijk om een computer met een USB Type-C™ aansluiting met DisplayPort Alternate Mode of een Thunderbolt™ 3 poort uit te breiden met meerdere aansluitingen voor beeld, data, netwerk, audio en opslag. Via één aansluiting kunnen gelijktijdig twee externe monitoren worden aangestuurd via HDMI en mini DisplayPort, of alternatief één monitor via VGA.

Poortvereisten host
De USB Type-C™ poort van het hostapparaat moet DisplayPort Alternate Mode ondersteunen. Gebruik is tevens mogelijk via Thunderbolt™ 3 poorten. Zonder DisplayPort Alternate Mode is video-uitvoer via HDMI, mini DisplayPort en VGA niet mogelijk.

Ingangen
1× USB Type-C™ male (hostverbinding).
1× USB Type-C™ female (voeding, Power Delivery).

Uitgangen
1× HDMI A female (video).
1× mini DisplayPort female (video).
1× VGA 15-pins female (video).
3× USB Type A female (USB 3.2 Gen 1×1).
1× RJ45 Gigabit LAN (10/100/1000 Mbps).
1× 3,5 mm 4-polige headset-aansluiting (audio in / uit).
1× SD / SDHC / SDXC / MMC kaartlezer.
1× microSD / SDHC / SDXC kaartlezer.

Signaalrichting
USB Type-C™ / Thunderbolt™ → video, USB, netwerk en audio.

Beeld- en video-ondersteuning
HDMI- en mini DisplayPort-uitgangen ondersteunen gelijktijdig beeldweergave via DisplayPort MST.
Ondersteunde resoluties: tot 2560 × 1440 bij 60 Hz of tot 3840 × 2160 bij 30 Hz, afhankelijk van systeem en aangesloten hardware.
VGA-uitgang ondersteunt resoluties tot 1920 × 1080 bij 60 Hz.

Multi-Stream Transport (MST)
Het dockingstation functioneert als een DisplayPort MST-hub en ondersteunt uitgebreide desktopconfiguraties volgens DisplayPort 1.2. Bij gebruik met macOS wordt hetzelfde beeld op HDMI en mini DisplayPort weergegeven (spiegeling); onafhankelijke aansturing van beide uitgangen is onder macOS niet mogelijk.

HDMI-versie
HDMI™ 1.4 High Speed.

DisplayPort-ondersteuning
DisplayPort 1.2 via USB Type-C™ DisplayPort Alternate Mode en Thunderbolt™ 3.

VGA-uitgang
De VGA-uitgang transporteert uitsluitend analoog videosignaal. Audio wordt niet via VGA ondersteund.

Audio
Audio wordt via HDMI en mini DisplayPort uitgevoerd en is daarnaast beschikbaar via de 3,5 mm headset-aansluiting. Ondersteuning is afhankelijk van het hostapparaat en het besturingssysteem.

USB-functionaliteit
De drie USB Type A poorten ondersteunen USB 3.2 Gen 1×1 met een maximale datasnelheid van 5 Gbit/s. Het maximale gecombineerde uitgangsvermogen voor USB-apparaten bedraagt 10 W, waarbij één poort maximaal 7,5 W levert en de overige twee poorten gezamenlijk maximaal 5 W leveren.

Netwerk
De geïntegreerde RJ45-aansluiting ondersteunt Gigabit Ethernet met snelheden tot 1000 Mbps voor bekabelde netwerkverbindingen.

Geheugenkaartlezers
Ondersteuning voor SD, SDHC, SDXC en MMC kaarten, evenals microSD, microSDHC en microSDXC kaarten. Slechts één kaartlezer kan gelijktijdig actief zijn.

Voeding en Power Delivery
Het dockingstation ondersteunt USB Power Delivery via de USB Type-C™ voedingspoort. Met een extern USB-C™ netadapter kan het hostapparaat van stroom worden voorzien tot maximaal 60 W. Het dockingstation kan ook zonder externe voeding worden gebruikt, waarbij het via de hostaansluiting wordt gevoed.

Kabel
Vaste aansluitkabel met een lengte van circa 18 cm inclusief connector.

Specificaties
• Producttype: USB Type-C™ dockingstation
• Ingang host: 1× USB Type-C™ male
• Ingang voeding: 1× USB Type-C™ female (Power Delivery)
• Uitgangen video: HDMI A, mini DisplayPort, VGA
• USB-poorten: 3× USB Type A (USB 3.2 Gen 1×1)
• Netwerk: RJ45 Gigabit Ethernet (10/100/1000 Mbps)
• Audio-aansluiting: 3,5 mm 4-polige headset-aansluiting
• Kaartlezers: SD / SDHC / SDXC / MMC, microSD / SDHC / SDXC
• Signaalrichting: USB Type-C™ / Thunderbolt™ → video, data, netwerk, audio
• HDMI-versie: HDMI™ 1.4 High Speed
• DisplayPort-versie: DisplayPort 1.2 (Alt Mode, MST)
• Max. resolutie HDMI / DP: 4K@30Hz of 2560×1440@60Hz
• Max. resolutie VGA: 1920×1080@60Hz
• USB-uitgangsvermogen: max. 10 W totaal
• USB Power Delivery: tot 60 W
• Voeding: via USB Type-C™ (bus powered of extern)
• Kabellengte: ca. 18 cm
• Kleur: Zilvergijs
• Afmetingen (L×B×H): ca. 13,7 × 7,5 × 1,7 cm

Uitleg gebruikte termen
• USB Type-C™: Omkeerbare connector voor data-, video- en stroomoverdracht.
• DisplayPort Alternate Mode: Technologie waarmee DisplayPort-videosignalen direct via een USB Type-C™ aansluiting worden verzonden.
• MST (Multi-Stream Transport): DisplayPort-functie voor het aansturen van meerdere beeldschermen via één verbinding.
• Thunderbolt™ 3: Interface via USB-C™ die DisplayPort-signalen en hoge bandbreedte ondersteunt.
• USB 3.2 Gen 1×1: USB-standaard met een maximale datasnelheid van 5 Gbit/s.
• USB Power Delivery: Standaard voor het leveren en doorgeven van elektrisch vermogen via USB-C™.
• Gigabit Ethernet: Netwerkverbinding met een maximale snelheid van 1000 Mbps.
