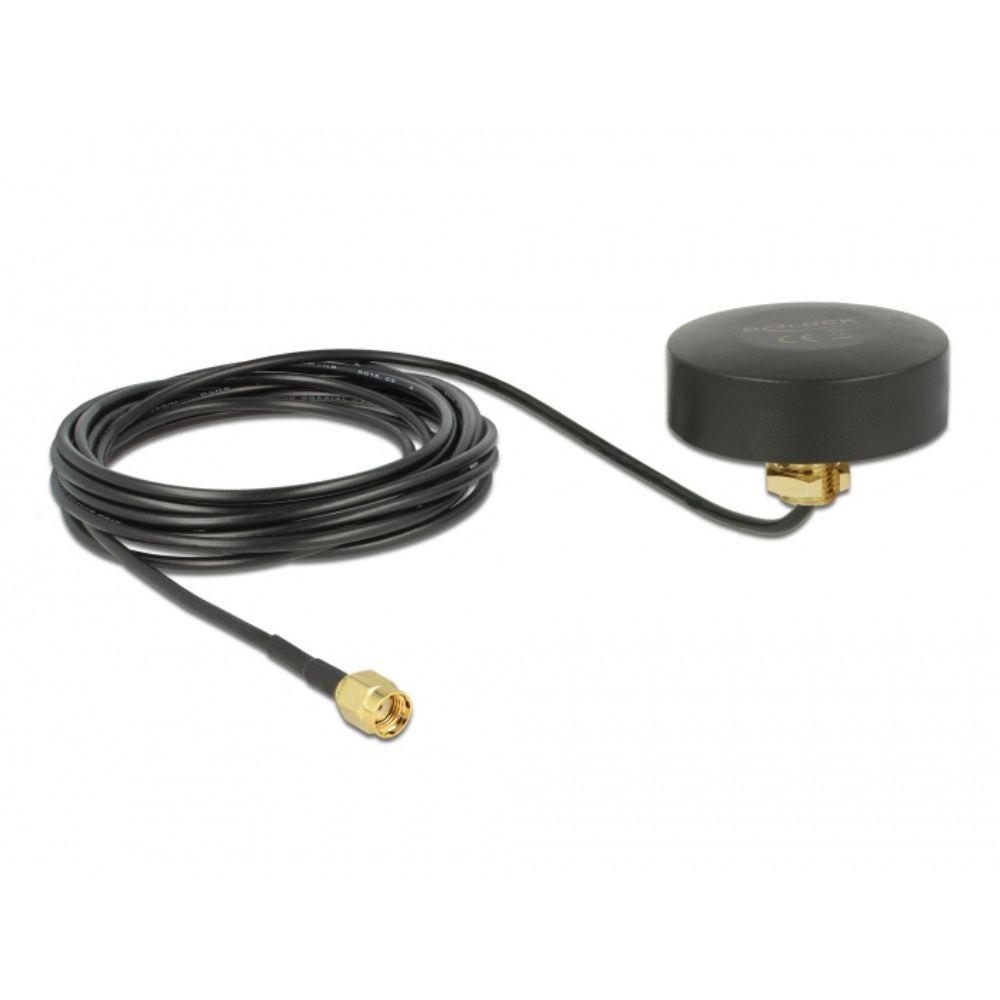

RP-SMA antenne

Deze WLAN antenne van Delock is bedoeld voor het ontvangen en uitzenden van draadloze signalen binnen 2,4 GHz WLAN-toepassingen. De antenne wordt gebruikt voor buitentoepassingen waarbij apparatuur met een RP-SMA aansluiting voorzien moet worden van een externe antenne.

De uitvoering met een RP-SMA male connector, een omnidirectioneel stralingspatroon en een versterking van 2 dBi is geschikt voor gebruik binnen Bluetooth, WLAN 2,4 GHz, ZigBee 2,4 GHz en ISM-toepassingen. Hierdoor kan de antenne worden toegepast bij routers, access points en draadloze netwerkapparatuur.

De antenne is voorzien van schroefmontage en een RG-174 coaxkabel, wat vaste montage buitenshuis mogelijk maakt.

Toepassingen
• WLAN-netwerken op 2,4 GHz
• Bluetooth- en ZigBee-toepassingen
• Draadloze communicatie buitenshuis
• Technische en industriële installaties

Specificaties & kenmerken
• Connector: RP-SMA male
• Stralingspatroon: Omnidirectioneel
• Impedantie: 50 Ohm
• Frequentiebereik: 2,400 – 2,500 GHz
• Versterking: 2 dBi
• VSWR: 2,0
• Polarisatie: Lineair, verticaal
• Montage: Schroefmontage (M16)
• Draaddlengte: 10 millimeter
• Gatdiameter montage: 12 millimeter
• Kabeltype: RG-174 coaxkabel
• Kabellengte inclusief connectoren: ca. 1,5 meter
• Maximaal zendvermogen: 50 W
• Kleur: Zwart
• Bedrijfstemperatuur: -40 °C tot 85 °C
• Afmetingen: ca. 46,0 millimeter diameter x 15,4 millimeter hoogte

Uitleg aansluiting
RP-SMA is een variant van de 50-ohm SMA-connector waarbij de polariteit van de pin is omgekeerd. Deze aansluiting wordt toegepast bij WLAN-apparatuur om directe compatibiliteit met standaard SMA-aansluitingen te beperken.
