LTE antenne

Deze 5G LTE antenne is bedoeld voor het ontvangen en verzenden van radiosignalen voor mobiele datacommunicatie. De antenne ondersteunt meerdere draadloze standaarden zoals 5G, ZigBee, LoRa, DECT, Z-Wave, NB-IoT, Bluetooth, GSM, UMTS, LTE, ISM en WLAN 2.4 GHz. Hierdoor kan de antenne worden gebruikt voor routers, gateways, IoT-apparatuur en andere RF-toepassingen.

De antenne is voorzien van een SMA plug (male) connector en kan worden aangesloten op apparaten met een SMA antenneaansluiting.

De antenne werkt binnen een frequentiebereik van 698 – 960 MHz, 1710 – 2170 MHz, 2500 – 2700 MHz en 3400 – 3800 MHz. Hierdoor kan de antenne worden gebruikt voor verschillende mobiele netwerken en draadloze communicatiesystemen, waaronder moderne 5G en LTE toepassingen.

Met een antenneversterking van 0 – 3 dBi, een lineaire verticale polarisatie en een omnidirectioneel stralingspatroon is de antenne geschikt voor algemene signaalontvangst rondom de antenne.

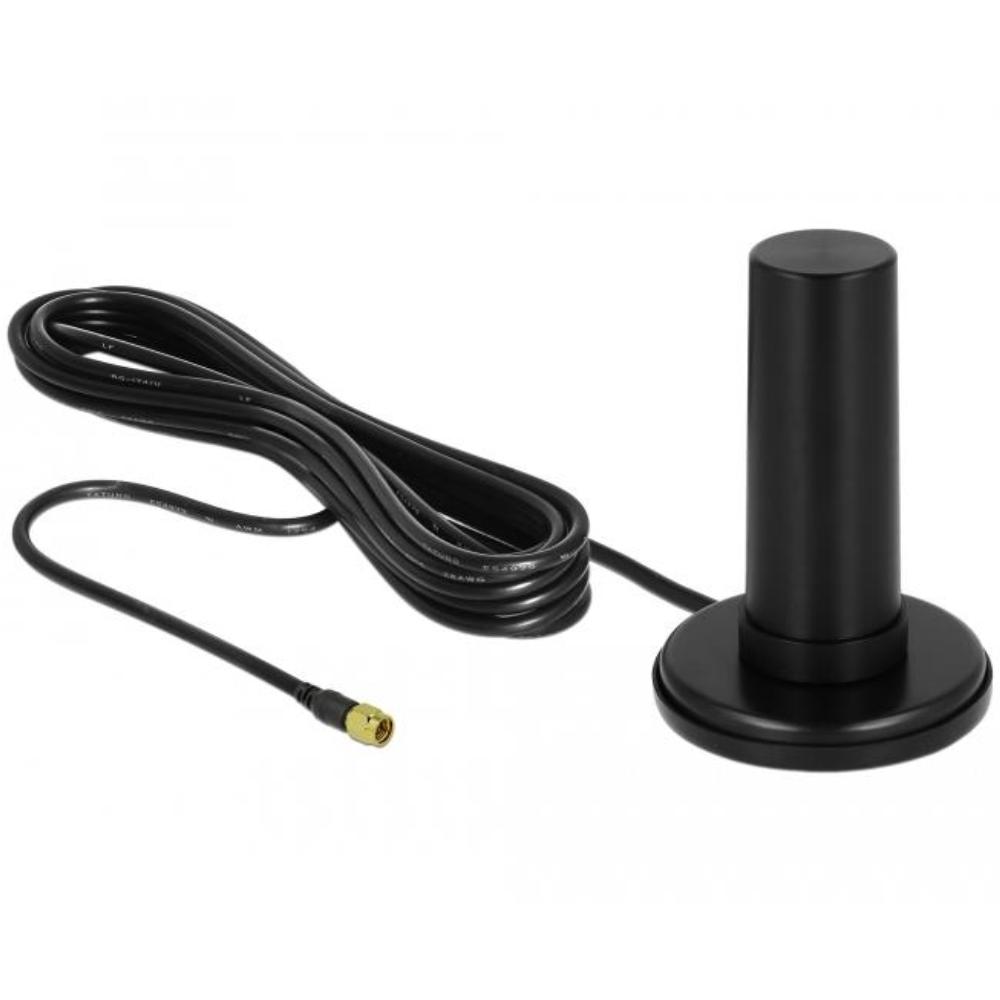

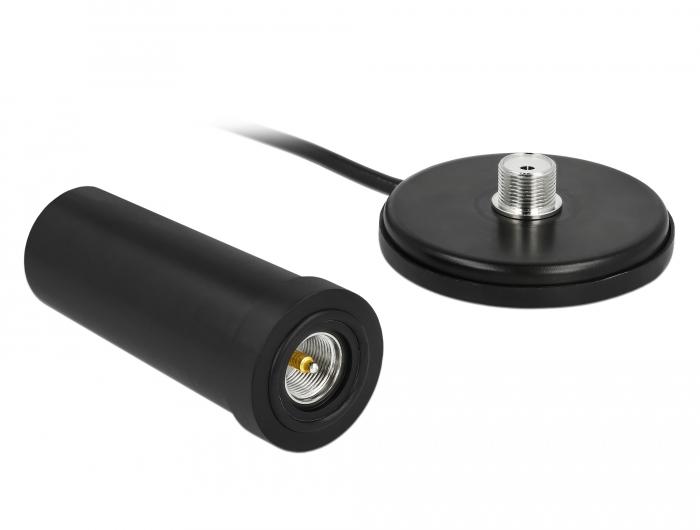

De antenne is voorzien van een magnetische montagevoet waardoor deze eenvoudig op metalen oppervlakken kan worden geplaatst. De behuizing is gemaakt van ABS kunststof en heeft een IPX5 beschermingsklasse, waardoor de antenne bestand is tegen spatwater en geschikt is voor buitengebruik.

De antenne wordt geleverd met een RF195 coaxkabel met een lengte van circa 3 meter inclusief connector. Deze kabel heeft een signaaldemping van ongeveer 0,46 dB per meter bij 1,5 GHz.

Specificaties
• Connector 1 x SMA plug
• Frequentiebereik 698 – 960 MHz
• Frequentiebereik 1710 – 2170 MHz
• Frequentiebereik 2500 – 2700 MHz
• Frequentiebereik 3400 – 3800 MHz
• Ondersteunde standaarden 5G, ZigBee, LoRa, DECT, Z-Wave, NB-IoT, Bluetooth, GSM, UMTS, LTE, ISM, WLAN 2.4 GHz
• Antenneversterking 0 – 3 dBi
• Impedantie 50 Ohm
• VSWR 2.0
• Polarisatie lineair, verticaal
• Bedrijfstemperatuur −20 °C ~ 70 °C
• Behuizing ABS
• Kleur zwart
• Beschermingsklasse IPX5
• Kabel coaxiaal
• Kabeltype RF195
• Kabelkleur zwart
• Kabeldemping 0,46 dB @ 1,5 GHz per meter
• Kabeldiameter ca. 4,95 mm
• Kabellengte incl. connector ca. 3 m
• Afmetingen ca. 110,0 × 77,0 mm

Uitleg van gebruikte termen
5G
5G is de nieuwste generatie mobiele communicatietechnologie met hogere datasnelheden, grotere netwerkcapaciteit en lagere latency.

LTE
LTE (Long Term Evolution) is een mobiele communicatiestandaard voor 4G dataverbindingen.

GSM
GSM is een digitale standaard voor mobiele communicatie voor spraak en data.

UMTS
UMTS is een mobiele communicatiestandaard voor 3G netwerken.

ZigBee
ZigBee is een draadloos communicatieprotocol dat vaak wordt gebruikt voor IoT-toepassingen.

Z-Wave
Z-Wave is een draadloze communicatiestandaard voor smart-home apparaten.

NB-IoT
NB-IoT (Narrowband Internet of Things) is een mobiele communicatietechnologie voor IoT-apparaten met laag energieverbruik.

LoRa
LoRa is een draadloze communicatietechnologie met een groot bereik die wordt gebruikt voor IoT-netwerken.

dBi
dBi is een eenheid die de versterking van een antenne aangeeft ten opzichte van een ideale isotrope antenne.

VSWR
VSWR (Voltage Standing Wave Ratio) geeft aan hoe goed een antenne is afgestemd op de transmissielijn.

Polarisatie
Polarisatie beschrijft de richting van het elektromagnetische veld van een radiosignaal.

Omnidirectioneel
Een omnidirectionele antenne straalt radiosignalen rondom de antenne uit in alle horizontale richtingen.

Impedantie
Impedantie is de elektrische weerstand voor RF-signalen in een transmissielijn. Veel antennesystemen werken met 50 Ohm.

SMA
SMA is een schroefbare coaxiale RF-connector die veel wordt gebruikt voor antennes en RF-apparatuur.

Coaxkabel
Een coaxkabel is een kabeltype dat speciaal is ontworpen voor het transporteren van hoogfrequente RF-signalen.

RF195
RF195 is een coaxkabel met lage signaaldemping die wordt gebruikt voor RF- en antennetoepassingen.

IPX5
IPX5 betekent dat een apparaat beschermd is tegen waterstralen uit verschillende richtingen.
