SDI splitter

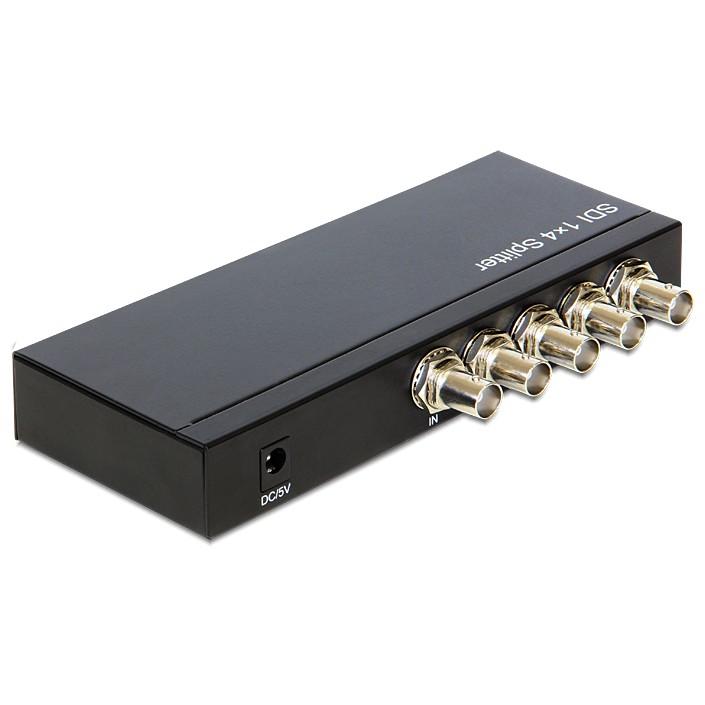

Deze splitter is bedoeld voor het verdelen van een SDI-videosignaal naar meerdere SDI-uitgangen.
De splitter beschikt over 1 BNC female ingang voor het SDI-signaal en 4 BNC female uitgangen waarmee het signaal gelijktijdig naar vier SDI-apparaten kan worden doorgestuurd.
Hierdoor kan één bron, zoals een DVR, HD-SDI camera of andere SDI-videobron, worden weergegeven op meerdere SDI-monitoren of opnameapparaten.
De splitter ondersteunt SD-SDI, HD-SDI en 3G-SDI videosignalen en kan verschillende resoluties verwerken.
De robuuste metalen behuizing zorgt voor een stevige constructie en helpt elektromagnetische storingen te beperken.
De splitter wordt gevoed via een 5 V voedingsadapter die wordt aangesloten op de DC-voedingsaansluiting.

Specificaties & kenmerken
• Merk Delock
• Type product 3G-SDI splitter
• Ingang 1x BNC female (SDI)
• Uitgangen 4x BNC female (SDI)
• Ondersteunde standaarden SD-SDI, HD-SDI, 3G-SDI
• Ondersteunde resoluties 480i, 525i, 625i, 720p, 1080i, 1080p
• Frequenties 24, 25, 30, 50 en 60 Hz afhankelijk van resolutie
• Voedingsaansluiting DC jack 5.5 x 2.1 mm
• Voedingsspanning 5 V DC
• Voedingsstroom 1.0 A
• Vermogensverbruik max. 1.2 W
• Materiaal behuizing metaal
• Afmetingen ca. 162 x 82 x 25 mm

Voedingsadapter specificaties
• Type stekker Euro netstekker
• Model FJ-SW1160501000DE
• Ingangsspanning 100 – 240 V AC
• Netfrequentie 50 / 60 Hz
• Ingangsstroom 0.3 A
• Uitgangsspanning 5.0 V DC
• Uitgangsstroom 1.0 A
• Uitgangsvermogen 5.0 W
• Gemiddelde efficiëntie 75.7 %
• Stand-by verbruik 0.07 W
• Lengte voedingskabel ca. 1.5 m
• Polariteit buitenzijde massa / binnenzijde plus

Technische toelichting
SDI (Serial Digital Interface) is een digitale videostandaard die veel wordt gebruikt in professionele video- en broadcastinstallaties. Het signaal wordt via coaxkabel met BNC-connectoren verzonden en kan video zonder compressie transporteren.
3G-SDI ondersteunt hogere datasnelheden dan eerdere SDI-standaarden en maakt het mogelijk om videosignalen tot Full HD 1080p met hogere framerates over één coaxverbinding te verzenden.
BNC-connectoren worden vaak toegepast bij SDI-videoverbindingen omdat de bajonetsluiting zorgt voor een snelle montage en een stabiele coaxiale verbinding met goede afscherming tegen storingen.
