Pin header verleng kabel

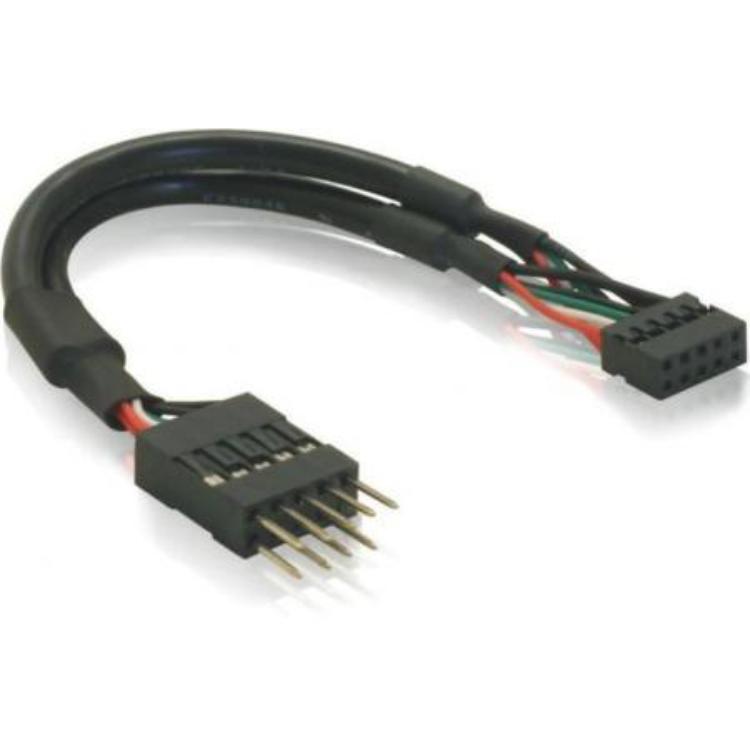

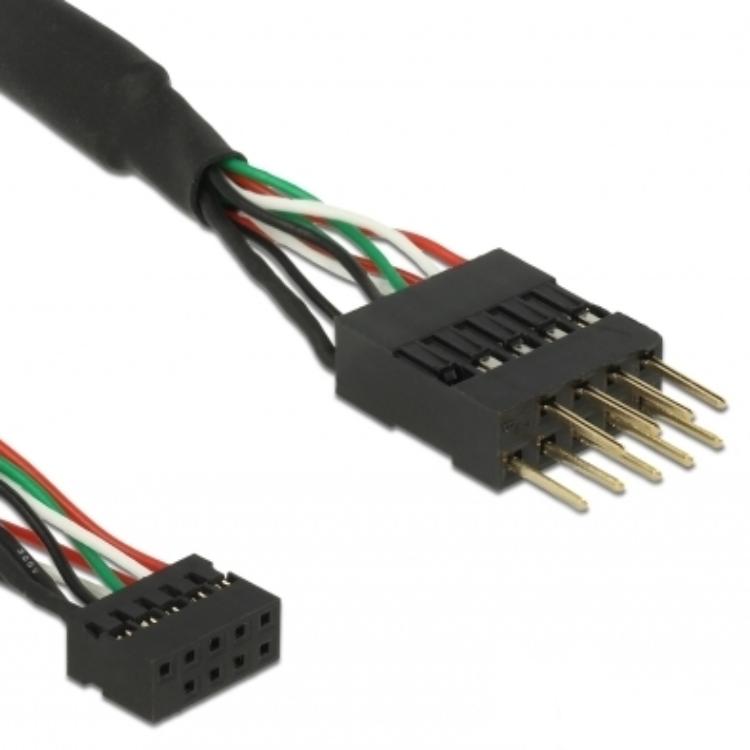

Deze interne USB 2.0 kabel van Delock wordt gebruikt voor het verbinden van USB pin headers met verschillende pitch-afstanden op een moederbord of interne module. De kabel maakt het mogelijk om een 2.00 mm aansluiting te koppelen aan een standaard 2.54 mm header. De kabel is voorzien van een 10-pins USB 2.0 pin header female (2.00 mm) en een 10-pins USB 2.0 pin header male (2.54 mm). Hierdoor kunnen verschillende interne standaarden met elkaar worden verbonden zonder aanpassingen.

Specificaties
Type product: USB 2.0 pin header kabel (pitch adapter)
Merk: Delock
Aansluiting 1: USB 2.0 pin header female (10-pin, 2.00 mm)
Aansluiting 2: USB 2.0 pin header male (10-pin, 2.54 mm)
USB-versie: USB 2.0
Datasnelheid: tot 480 Mbit/s
Pitch 1: 2.00 mm
Pitch 2: 2.54 mm
Aders: 28 AWG
Kabeldiameter: 3.5 mm
Key: pin 10 (female), pin 9 (male)
Kabellengte: 12 cm
Kleur: zwart
Montage: intern
Aantal: per stuk
Garantie: 5 jaar
Keurmerken: REACH, CE, RoHS, WEEE

Toepassingen
Compatibiliteit: verbinden van verschillende USB header standaarden.
Intern verbinden: koppelen van modules en moederbord.
PC-bouw: geschikt voor custom builds en upgrades.
Uitbreidingen: integratie van interne USB-apparaten.

Toelichting op technische termen
USB 2.0: standaard met datasnelheden tot 480 Mbit/s.
Pin header: interne aansluiting op het moederbord voor uitbreidingen.
Pitch: afstand tussen pinnen, bepaalt compatibiliteit van connectors.
AWG: maat voor de dikte van elektrische geleiders.
Key pin: ontbrekende pin voor correcte positionering van de connector.

Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid.
RoHS: beperking van gevaarlijke stoffen.
REACH: regelgeving voor chemische stoffen.
WEEE: richtlijn voor recycling van elektronische apparatuur.

Belangrijke aandachtspunten
Compatibiliteit: controleer juiste pitch en pinconfiguratie.
Aansluiting: let op juiste oriëntatie van key pin.
Gebruik: alleen geschikt voor interne verbindingen.
Lengte: houd rekening met beschikbare ruimte in de behuizing.
