PCI kaart

Deze PCI-kaart is bedoeld voor het uitbreiden van een pc met een externe seriële RS-232-aansluiting
Deze PCI-uitbreidingskaart voegt één externe seriële RS-232 poort toe aan een desktopcomputer via een interne PCI-slot. De kaart is geschikt voor het aansluiten van apparaten die communiceren via een seriële interface, zoals industriële randapparatuur en legacy-apparaten.

Toepassing

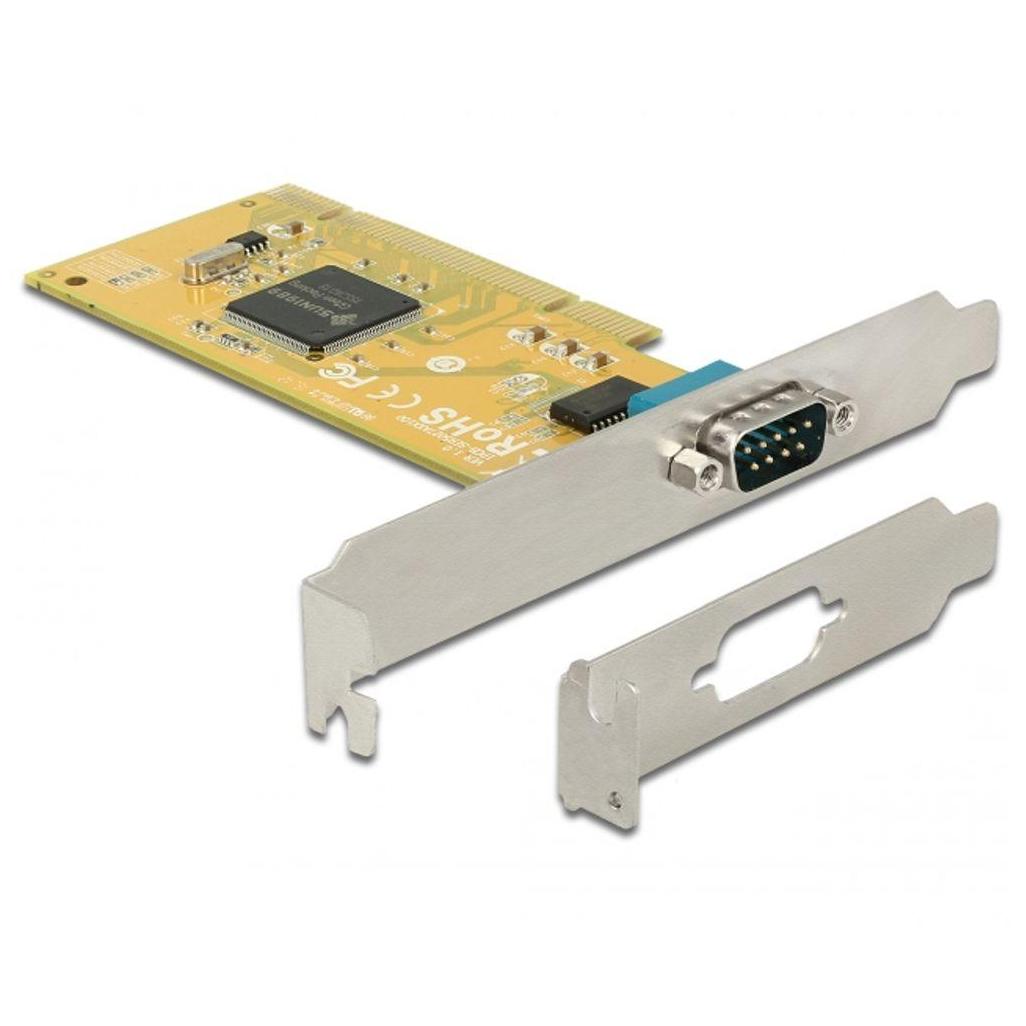

De PCI-kaart is bedoeld voor systemen die een extra of vervangende seriële RS-232 aansluiting nodig hebben. Door gebruik van de meegeleverde low-profile slotblende kan de kaart ook worden geïnstalleerd in compacte of lage behuizingen, zoals mini-pc’s.

Constructie en eigenschappen

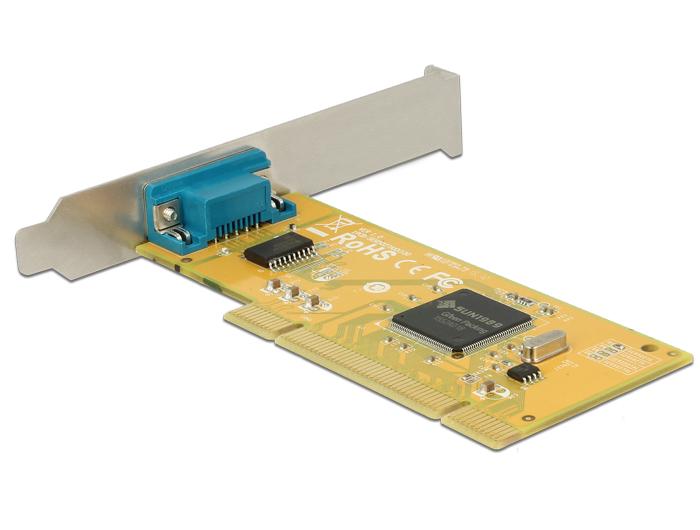

De kaart is uitgevoerd met één externe DB9 RS-232 aansluiting en communiceert via een 32-bit PCI-bus. De gebruikte chipset ondersteunt standaard UART-functionaliteit en seriële signaallijnen. De kaart biedt ESD-bescherming op alle seriële signalen en is ontworpen voor stabiele communicatie bij vaste datasnelheden.

Specificaties
• Producttype: PCI uitbreidingskaart (serieel)
• Externe aansluiting: 1 x RS-232 DB9 (mannelijk)
• Interne aansluiting: 32-bit PCI standaard 3.0
• Chipset: SUN1989
• PCI-compatibiliteit: 33 MHz PCI v3.0 / 2.3 / 2.2 / 2.1
• Busondersteuning: 32-bit en 64-bit PCI-slots
• Voedingsspanning: 3,3 V en 5 V
• Signalen: DCD, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI
• ESD-bescherming: ±2 kV op alle seriële signalen
• Maximale datasnelheid: 115,2 Kb/s
• FIFO-buffer: 128 byte
• UART-compatibiliteit: 16C950
• Bedrijfstemperatuur: 0 °C tot 60 °C
• Luchtvochtigheid: 5% tot 95% RH
• Certificering: Windows WHQL

Inhoud verpakking
• PCI-seriële kaart
• Low-profile slotblende
• Driver-CD
• Handleiding

Toelichting gebruikte termen
• RS-232: seriële communicatiestandaard voor dataoverdracht tussen apparaten.
• PCI: interne uitbreidingsbus voor desktopcomputers.
• DB9: 9-polige D-sub connector voor seriële verbindingen.
• UART: hardwarecomponent voor seriële dataoverdracht.
• ESD-bescherming: bescherming tegen elektrostatische ontlading.
