Cat 6 netwerk keystone

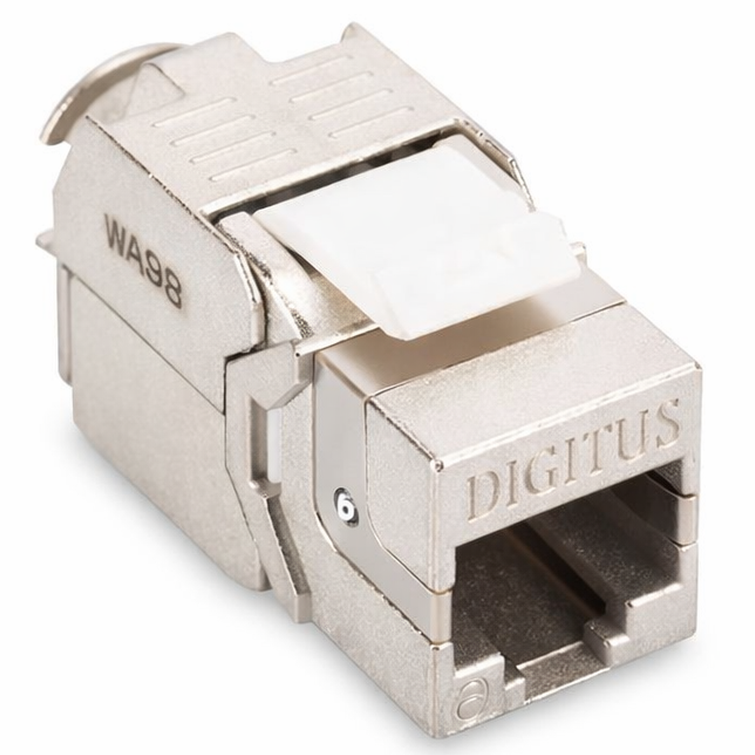

RJ45 LSA keystone – Cat 6
RJ45 LSA keystone module voor het aansluiten van twisted pair netwerkkabels binnen Cat 6-installaties. Geschikt voor snap-in montage in keystone-systemen en voorzien van een RJ45 female aansluiting en LSA-aansluiting.

Toepassing
Voor het aansluiten van vaste en soepele netwerkkabels op een RJ45-aansluiting binnen gestructureerde netwerkinstallaties, zoals wandcontactdozen en patchpanelen.

Uitvoering & aansluitingen
• Externe aansluiting: RJ45 female (8P8C)
• Interne aansluiting: LSA
• Montagewijze aders: gereedschapsloos
• Bevestiging: snap-in
• Kabelcodering: T568A en T568B
• Kabelbevestiging: geïntegreerde kabelbinder
• Materiaal behuizing: zinkdrukgietwerk, vernikkeld
• Materiaal RJ45-connector: ABS (UL 94V-0)

Technische specificaties
• Categorie: Cat 6 (Class E)
• Frequentiebereik: tot 250 MHz
• Datatransmissie: 1GBase-T
• Afscherming: ja
• Aderdikte: 22–26 AWG, massief en soepel
• Contactmateriaal: fosforbrons, vertind en verguld (0,5 μm)
• Afschermingsmateriaal RJ45: vertind brons
• LSA-terminatie: Krone LSA+
• Invoegkracht: max. 30 N (IEC 60603-7-5)
• Trekbelasting: 7,7 kg tussen stekker en connector
• Contactweerstand: < 20 mΩ
• Isolatieweerstand: > 500 MΩ
• Diëlektrische sterkte: 1000 VDC (contact-contact), 1500 VDC (contact-aarde)
• Aantal steekcycli RJ45: > 750
• Aantal klemcycli LSA: > 200
• Bedrijfstemperatuur: -20 °C tot 70 °C

Keurmerken & normen
• ISO/IEC 11801 (3e editie) – Internationale norm voor gestructureerde bekabelingssystemen en prestatie-eisen voor datanetwerken.
• EN 50173-1 – Europese norm voor de opbouw en prestaties van generieke bekabelingssystemen.
• ANSI/TIA/EIA 568-C – Amerikaanse norm voor twisted pair bekabeling en connectorprestaties.

Inbouw & montage
Deze keystone kan worden gemonteerd in geschikte keystone-wandcontactdozen en keystone-patchpanelen.
