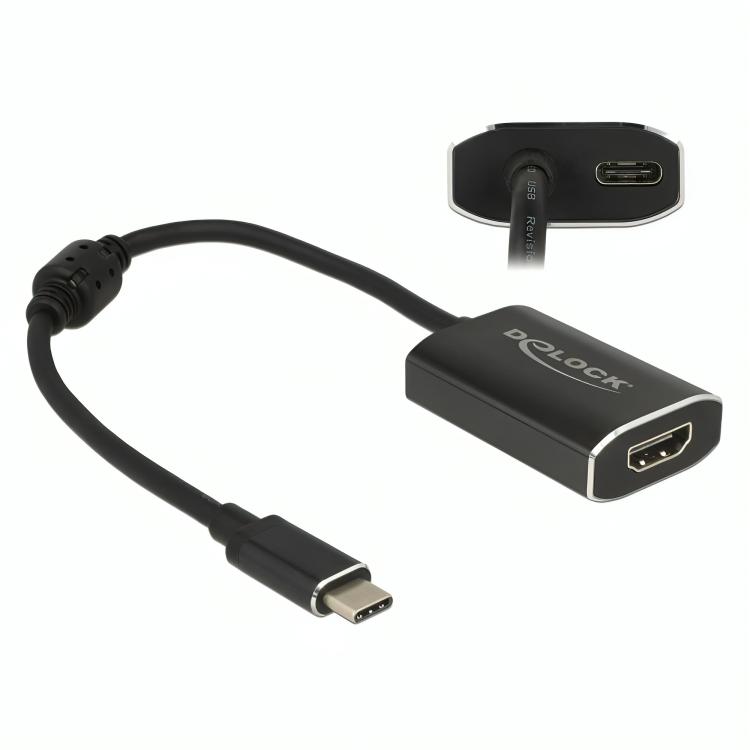

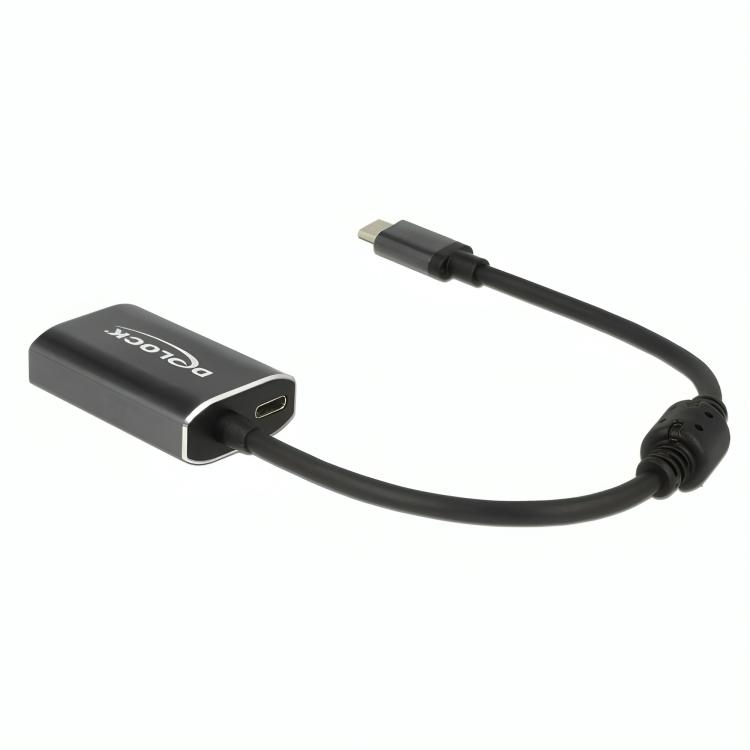

USB Type-C™ naar HDMI adapter – DisplayPort Alt Mode – HDMI™ 2.0 – 4K@60Hz – met Power Delivery
Deze adapter maakt het mogelijk om een HDMI-monitor of -projector aan te sluiten op een computer met een USB Type-C™ aansluiting die DisplayPort Alternate Mode ondersteunt. Het videosignaal wordt rechtstreeks via DisplayPort Alt Mode vanuit de USB-C™ poort naar HDMI omgezet. Daarnaast beschikt de adapter over een USB Type-C™ Power Delivery poort waarmee het hostapparaat tijdens gebruik kan worden opgeladen.

Poortvereisten host
De USB Type-C™ aansluiting van het hostapparaat moet DisplayPort Alternate Mode ondersteunen. De adapter kan tevens worden gebruikt via Thunderbolt™ 3 aansluitingen, die DisplayPort-signalen via USB-C™ doorgeven. Zonder DisplayPort Alt Mode is videoweergave niet mogelijk.

USB-versie
USB 3.2 Gen 1×1. De USB-verbinding wordt gebruikt voor voeding, configuratie en Power Delivery-onderhandeling; het videosignaal zelf loopt via DisplayPort Alt Mode en niet via USB-datatransmissie.

Werking
Het DisplayPort-signaal van de host wordt via DisplayPort Alt Mode over de USB Type-C™ of Thunderbolt™ aansluiting geleid. De geïntegreerde VIA VL100-controller verzorgt de USB-C™ Power Delivery-functionaliteit, terwijl de Parade PS176-chipset het DisplayPort-signaal hardwarematig omzet naar HDMI™. De signaalomzetting vindt plaats zonder videocompressie of framebuffer, wat resulteert in lage latency en stabiele beeldweergave.

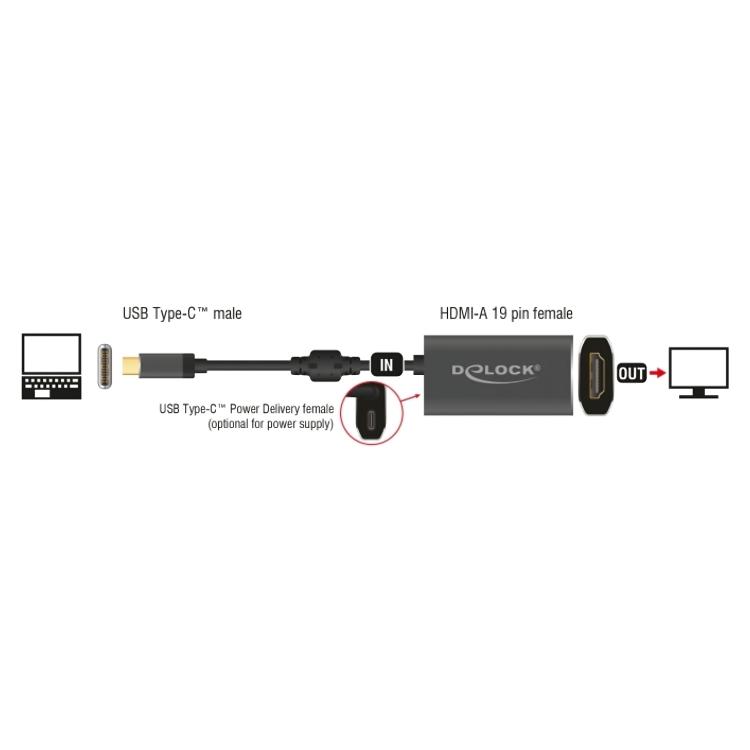

Ingangen
1× USB Type-C™ male (host).

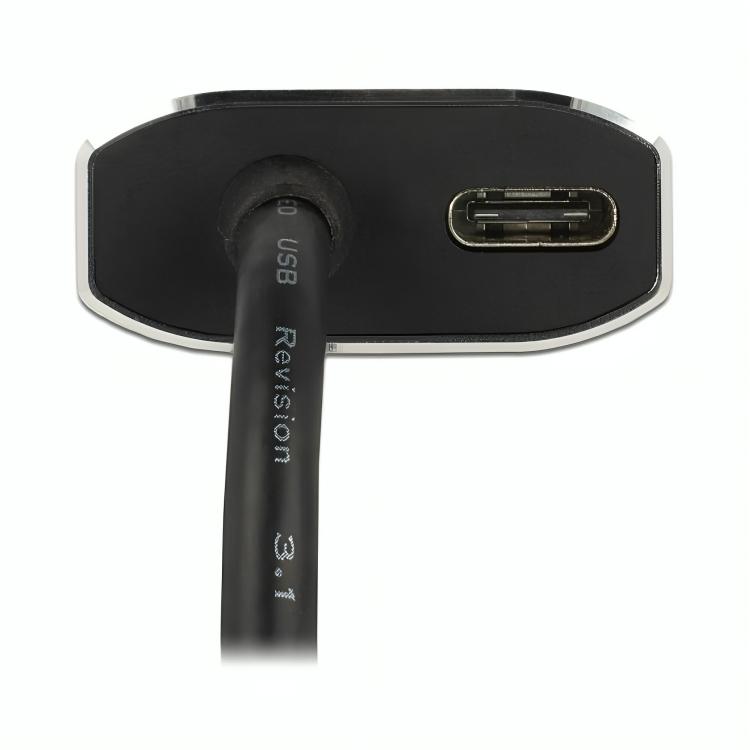

1× USB Type-C™ female (Power Delivery, optioneel).

Uitgangen
1× HDMI A female (19-pins).

Signaalrichting
USB Type-C™ / Thunderbolt™ → HDMI.

Beeld- en video-ondersteuning
Ondersteuning voor resoluties tot 3840 × 2160 bij 60 Hz (4K@60Hz). Daarnaast wordt 4096 × 2160 bij 60 Hz ondersteund, afhankelijk van het bronapparaat en het aangesloten HDMI-display. Lagere resoluties worden automatisch ondersteund.

Kleur- en beeldformaten
Ondersteuning voor RGB en YCbCr 4:4:4 kleurformaten tot 8-bit kleurdiepte, passend binnen de bandbreedte van HDMI™ 2.0 bij 4K@60Hz.

HDMI-versie
HDMI™ 2.0 – Premium High Speed (tot 18 Gbit/s).

DisplayPort-ondersteuning
DisplayPort 1.2 via USB Type-C™ DisplayPort Alternate Mode en Thunderbolt™ 3.

Audio
Audio- en videosignalen worden gezamenlijk via HDMI uitgevoerd. Ondersteuning voor meerkanaals audioformaten zoals 8-kanaals LPCM, gecomprimeerde audio en HBR-audio tot 24-bit met een samplefrequentie tot 192 kHz, afhankelijk van bron en HDMI-display.

3D-ondersteuning
Ondersteuning voor 3D-weergave volgens HDMI™-specificatie, afhankelijk van bron en display.

Beveiliging
Ondersteuning voor HDCP 1.4 en HDCP 2.2 voor de weergave van beveiligde content.

Voeding en Power Delivery
De adapter wordt standaard gevoed via de USB Type-C™ aansluiting van het hostapparaat (USB bus powered). Via de extra USB Type-C™ Power Delivery poort kan een externe USB-C™ voedingsadapter worden aangesloten. Het voedingsvermogen wordt doorgelust naar het hostapparaat tot maximaal 60 W (20 V @ 3 A), afhankelijk van de gebruikte voedingsadapter en kabel.

Kabel
Vaste kabel met een lengte van circa 20 cm (exclusief connectoren). De kabel is voorzien van een geïntegreerde ferrietkern ter vermindering van elektromagnetische storingen.

Specificaties
• Producttype: USB Type-C™ naar HDMI adapter
• Ingang: 1× USB Type-C™ male
• Uitgang video: 1× HDMI A female
• Uitgang voeding: 1× USB Type-C™ female (Power Delivery)
• Signaalrichting: USB Type-C™ / Thunderbolt™ → HDMI
• Chipset: VIA VL100 + Parade PS176
• HDMI-versie: HDMI™ 2.0 Premium High Speed
• DisplayPort-versie: DisplayPort 1.2 (Alt Mode)
• USB-versie: USB 3.2 Gen 1×1
• Max. resolutie: 4K@60Hz
• Kleurformaten: RGB, YCbCr 4:4:4
• Kleurdiepte: tot 8-bit
• 3D-ondersteuning: ja
• Audioformaten: tot 8-kanaals LPCM, HBR, 24-bit / 192 kHz
• HDCP: 1.4, 2.2
• USB Power Delivery: tot 60 W (20 V @ 3 A)
• Voeding: USB bus powered / extern via PD
• Kabellengte: ca. 20 cm
• Ferrietkern: ja
• Kleur: Donkergrijs

Uitleg gebruikte termen
• USB Type-C™: Omkeerbare connector voor data-, video- en stroomoverdracht.
• Thunderbolt™ 3: Interface via USB-C™ die DisplayPort-signalen en hoge bandbreedte ondersteunt.
• DisplayPort Alternate Mode: Methode waarbij DisplayPort-videosignalen direct via een USB-C™ of Thunderbolt™ aansluiting worden verzonden.
• DisplayPort 1.2: DisplayPort-specificatie met ondersteuning voor 4K-resoluties tot 60 Hz.
• HDMI™ 2.0 Premium High Speed: HDMI-specificatie met een maximale bandbreedte van 18 Gbit/s, geschikt voor 4K@60Hz.
• USB Power Delivery: Standaard voor het leveren en doorgeven van elektrisch vermogen via USB-C™ met dynamische spannings- en stroomonderhandeling.
• HDCP: Beveiligingsprotocol voor digitale audio- en videosignalen.
• Ferrietkern: Component die elektromagnetische storingen op de kabel vermindert.
