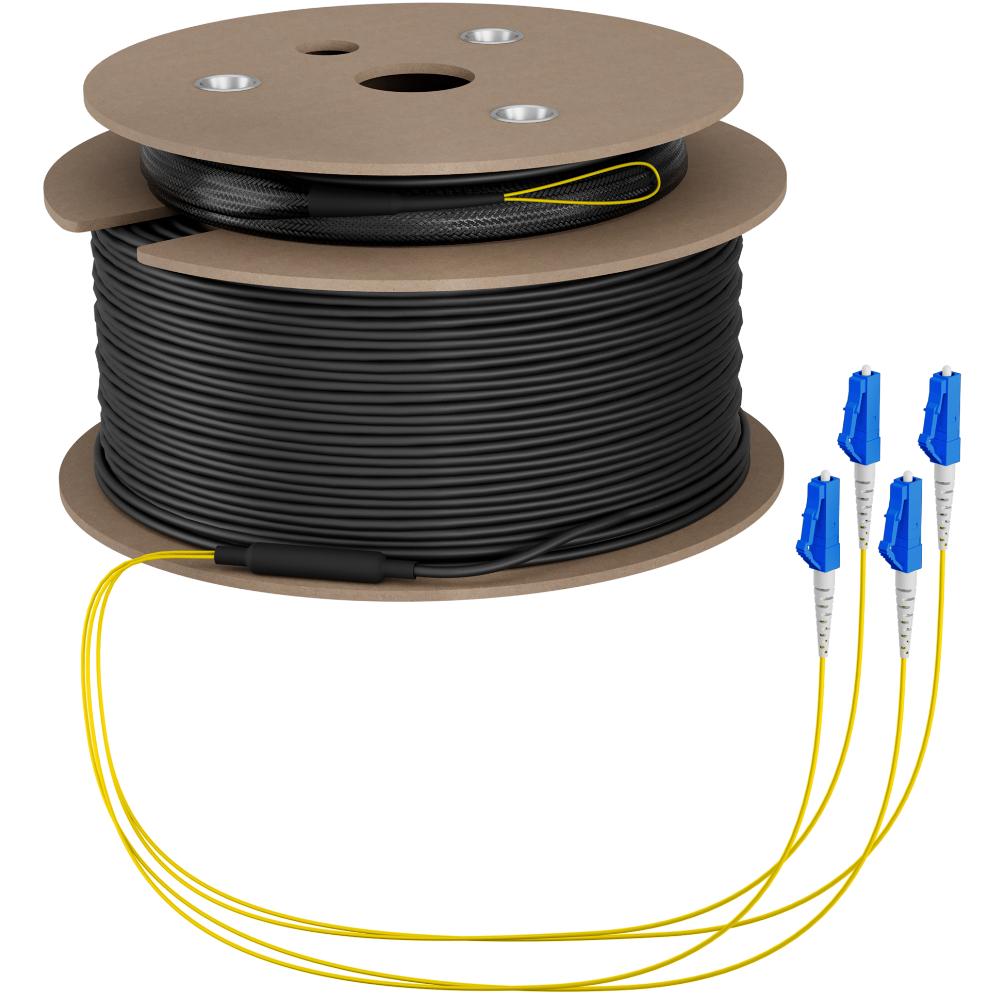

Glasvezelkabel op rol

Deze glasvezel trunkkabel is bedoeld voor het realiseren van vaste meervezel backboneverbindingen tussen passieve glasvezelinterfaces en actieve netwerkapparatuur binnen een gestructureerde bekabelingsomgeving volgens ISO IEC 11801.

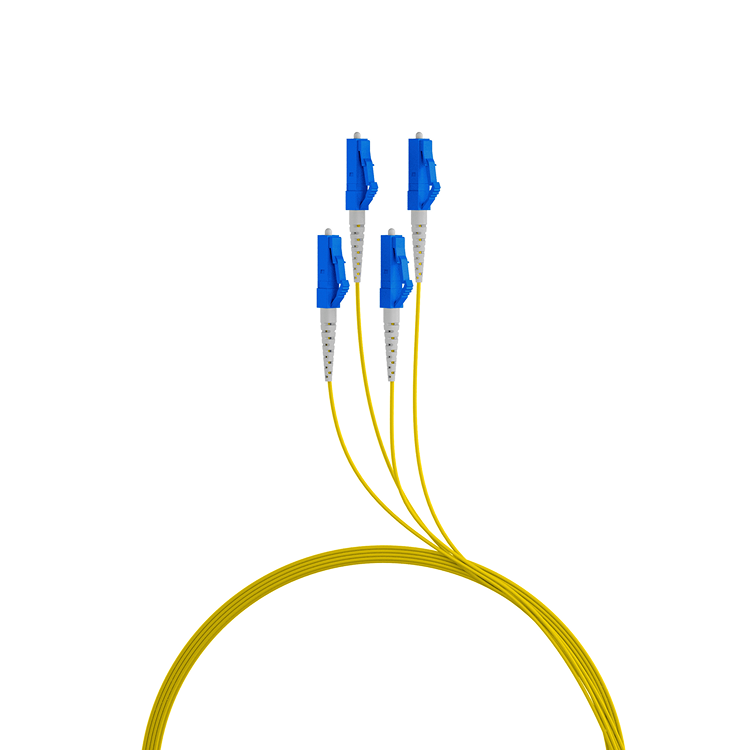

De kabel is uitgevoerd als een meervezelconfiguratie met 4× LC-connectoren en is geschikt voor singlemode OS2 toepassingen.

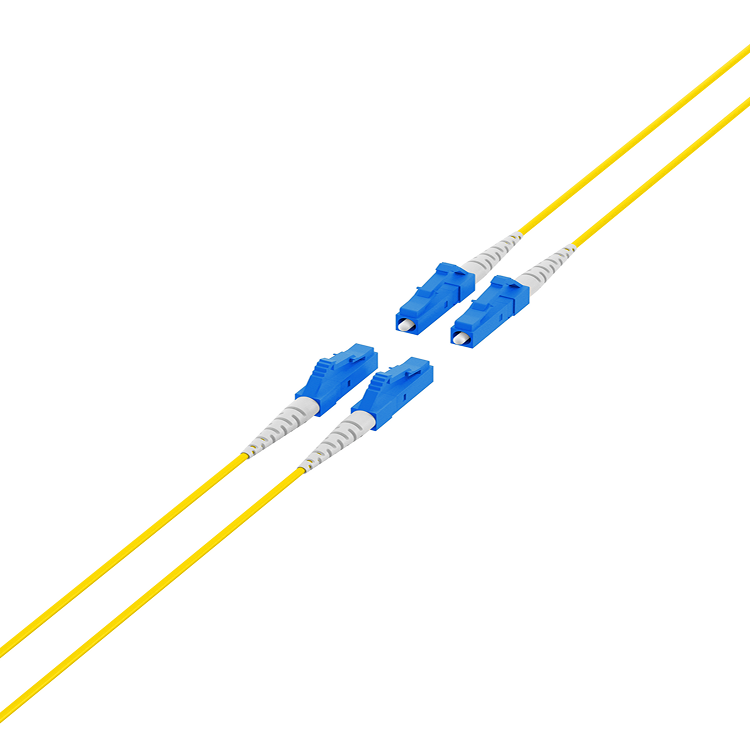

De aansluiting betreft een LC-LC glasvezelverbinding en is geschikt voor gebruik met standaard glasvezelapparatuur zoals switches, SFP-modules, ODF’s en patchpanelen.
De LSZH mantel met Dca-brandclassificatie maakt de kabel geschikt voor vaste installatie in gebouwen conform CPR-richtlijnen.

Specificaties
• Type kabel trunkkabel meervezel
• Uitvoering 4 vezels (1x4 configuratie)
• Vezeltype singlemode 9/125 µm
• Categorie OS2 conform ITU-T G.652.D
• Buigklasse vezel G.657.A1 compatibel
• Aantal vezels 4

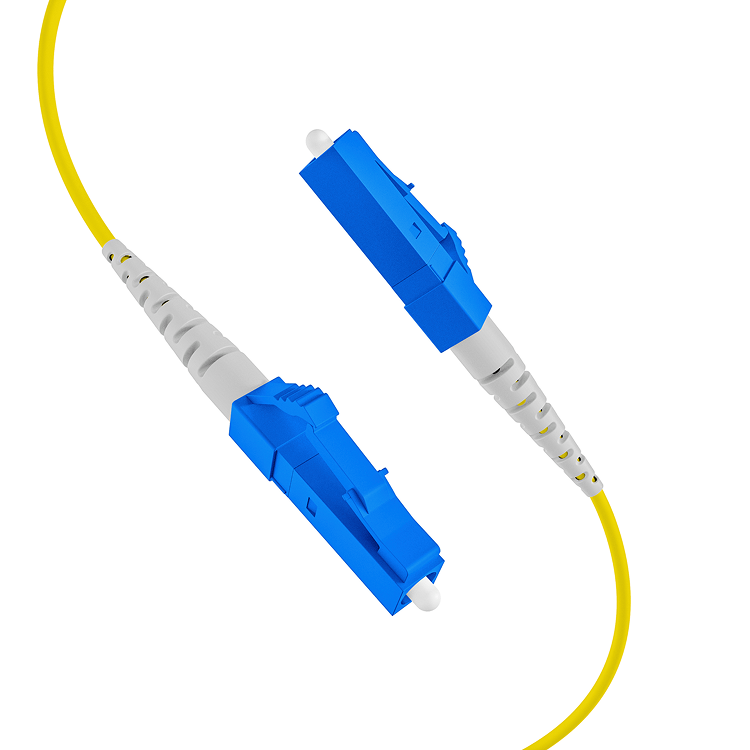

• Connector zijde 1 LC
• Connector zijde 2 LC
• Connector standaard IEC 61754-20
• Connector afwerking UPC
• Connector materiaal keramische ferrule
• Kabeltype U-DQ(ZN)BH
• Kabeldiameter 5,8 mm
• Mantelmateriaal LSZH
• Mantelkleur zwart
• Brandklasse Dca conform EN 50575
• Brandklasse ruwkabel Dca conform EN 50575
• Maximale trekkracht 300 N
• Buigradius dynamisch 20× OD
• Buigradius statisch 10× OD
• Bedrijfstemperatuur −40 tot 70 °C
• Opslagtemperatuur −40 tot 70 °C
• Typisch invoegverlies 1310 nm ≤ 0,30 dB per connector
• Maximaal invoegverlies 1310 nm ≤ 0,50 dB per connector
• Test fabriekmatig getest met individueel meetprotocol per vezel

IEC-normen
• IEC 60793-2-50 specificatie van singlemode glasvezel
• IEC 61754-20 definitie van LC-connectorinterface
• IEC 61300-3-4 meetmethode voor invoegverlies
• IEC 60754-1 bepaling van halogeengehalte
• IEC 61034-1 bepaling van rookontwikkeling

EN-normen
• EN 50575 CPR-classificatie voor kabelbrandgedrag
• EN 60754-1/2 bepaling van halogeenvrij en corrosiviteit

Uitleg van termen
• LC compacte glasvezelconnector met 1,25 mm ferrule voor hoge poortdichtheid
• Singlemode 9/125 µm glasvezeltype voor lange afstanden met lage demping
• OS2 singlemode categorie geschikt voor transmissie bij 1310 en 1550 nm over lange afstanden
• ITU-T International Telecommunication Union – Telecommunication Standardization Sector; internationale organisatie die telecomstandaarden definieert
• G.652.D standaard singlemode vezel met lage waterpiek en volledig bruikbaar transmissiespectrum
• G.657.A1 buiggeoptimaliseerde singlemode vezel met kleinere minimale buigradius en compatibel met G.652.D
• CPR Construction Products Regulation (EU 305/2011) voor brandveiligheid van kabels binnen gebouwen
• Dca brandklasse die beperkte bijdrage aan brandontwikkeling en rookvorming aangeeft
• LSZH Low Smoke Zero Halogen mantel zonder halogeen en met lage rookontwikkeling
• U-DQ(ZN)BH meervezelkabel met centrale buisconstructie en halogeenvrije mantel
• OD buitendiameter van de kabel voor berekening van minimale buigradius
• Invoegverlies optische demping bij overgang tussen glasvezelcomponenten

Algemene uitleg over glasvezel-kabels
• Glasvezel transporteert data via lichtsignalen in plaats van elektrische signalen
• Singlemode glasvezel gebruikt één lichtpad en is geschikt voor lange afstanden en backboneverbindingen
• Multimode glasvezel gebruikt meerdere lichtpaden en is geschikt voor kortere afstanden binnen gebouwen en datacenters
• LC compacte glasvezelconnector met klikvergrendeling
• SC rechthoekige glasvezelconnector met push-pull vergrendeling
• ST ronde glasvezelconnector met bajonetvergrendeling
• FC glasvezelconnector met schroefvergrendeling

• Simplex enkele glasvezel voor gegevensoverdracht in één richting
• Duplex twee glasvezels voor gelijktijdige communicatie in beide richtingen

• Multimode glasvezel voor korte tot middellange afstanden binnen gebouwen en datacenters
• Singlemode glasvezel voor lange afstanden en backboneverbindingen
