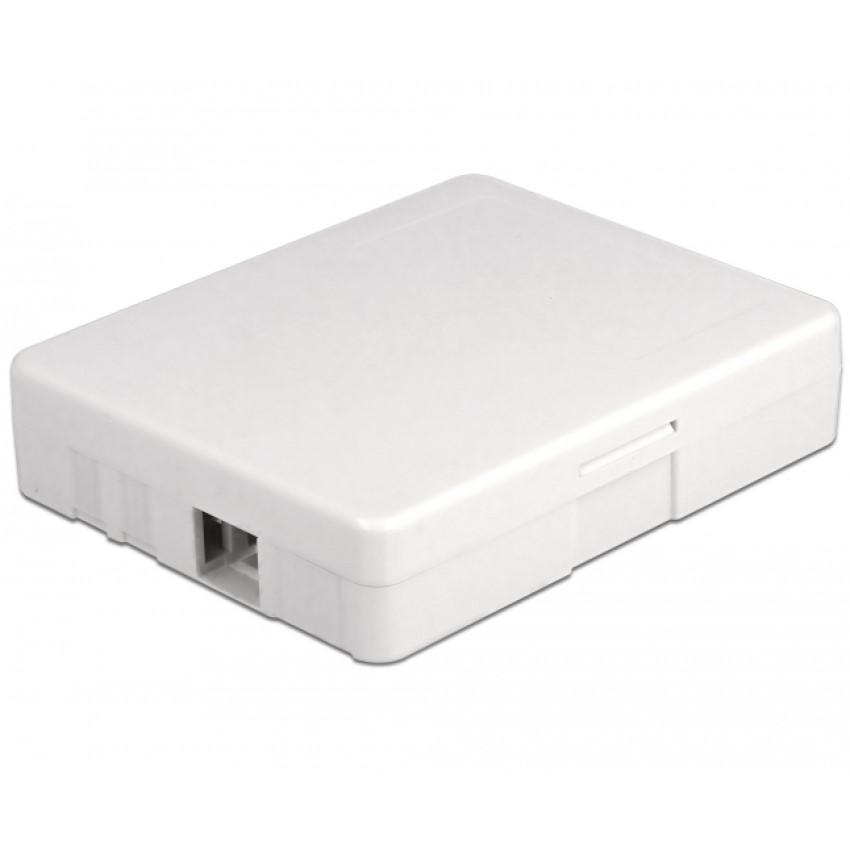

Glasvezel aansluitdoos

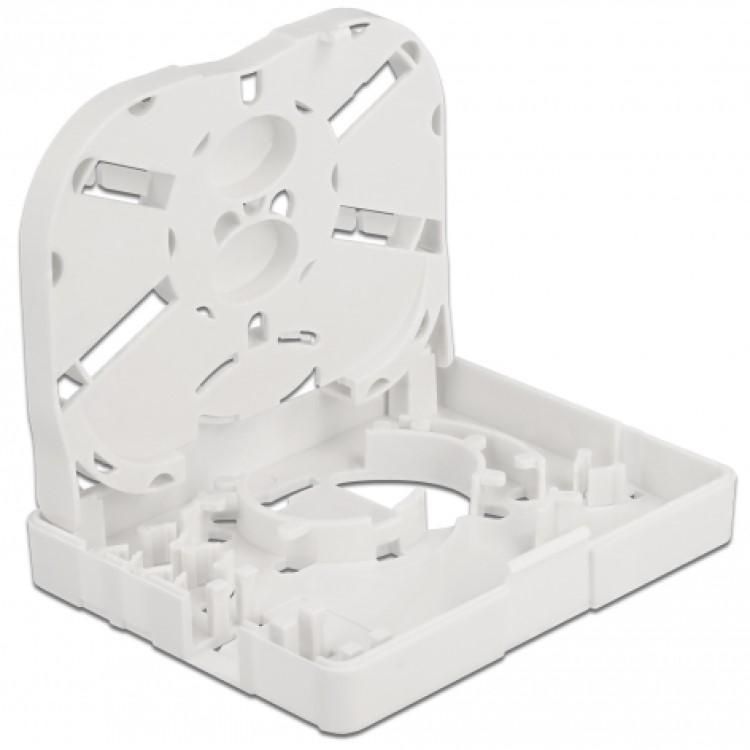

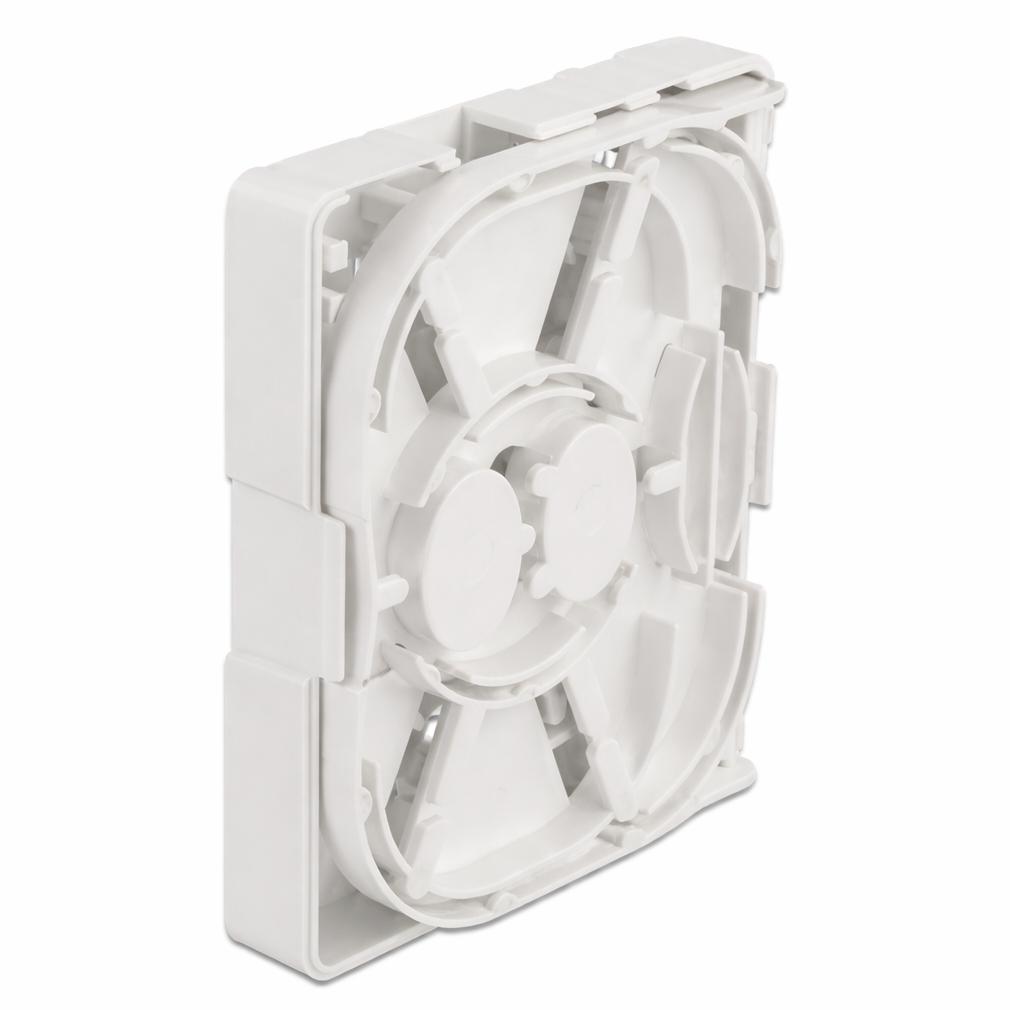

Deze glasvezel aansluitdoos is bedoeld voor het opnemen en beschermen van glasvezel adapters binnen een gestructureerde bekabelingsomgeving volgens ISO/IEC 11801.
De behuizing biedt ruimte voor 2 SC simplex of LC duplex glasvezel adapters en is geschikt voor wandmontage.
De geïntegreerde beschermklep ondersteunt bescherming van de connectorinterfaces tegen vervuiling en mechanische beïnvloeding.
De afdekking is voorzien van een labelvenster voor identificatiedoeleinden.

Specificaties
• Type glasvezel aansluitdoos
• Capaciteit 2 sleuven voor SC simplex of LC duplex adapters
• Montage wandmontage
• Aantal montagegaten 2
• Diameter montagegat 7 mm
• Hartafstand schroefgaten circa 60 mm

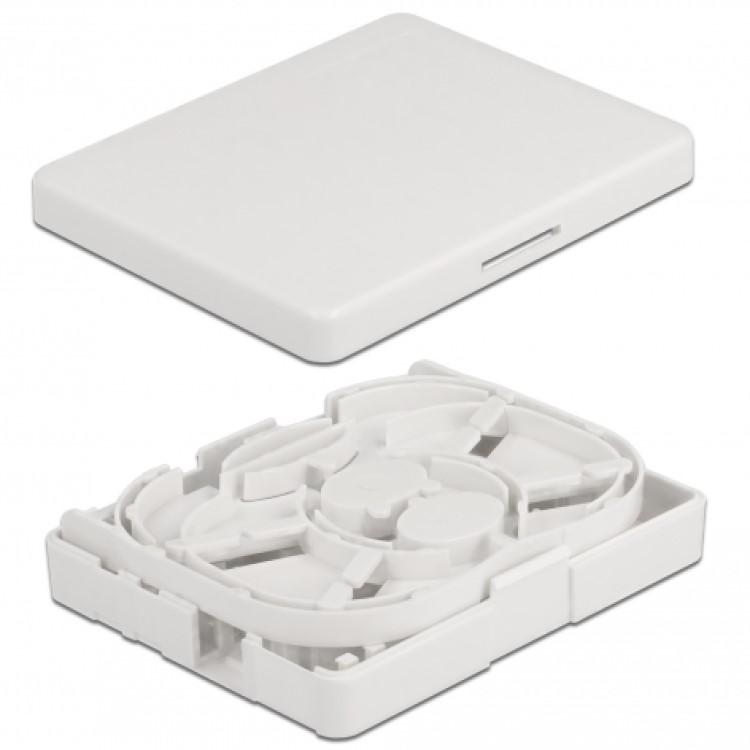

• Afdekking deksel met labelvenster
• Bescherming beschermklep
• Materiaal behuizing ABS
• Kleur wit
• Afmetingen circa 100 x 80 x 23 mm
• Verpakkingseenheid inclusief 2 krimphulzen voor lasbescherming, 2 schroeven en 2 pluggen

IEC-normen
• IEC 60793 algemene specificatie van optische vezels
• IEC 61754-4 definitie van SC-connectorinterface
• IEC 61754-20 definitie van LC-connectorinterface

EN-normen
• EN 60793 Europese adoptie van optische vezelspecificaties
• EN 61754-4 Europese adoptie van SC-connectorinterface
• EN 61754-20 Europese adoptie van LC-connectorinterface

Uitleg van termen
• SC simplex glasvezeladapter met één vezelpositie
• LC duplex compacte glasvezeladapter met twee vezelposities
• Wandmontage bevestiging van de behuizing direct op een vlak oppervlak
• Labelvenster transparant deel in de afdekking voor identificatie van aansluitingen
• ISO/IEC 11801 internationale norm die de structuur, topologie en componentindeling van gestructureerde bekabelingssystemen beschrijft voor datacommunicatienetwerken in gebouwen en campussen

Algemene uitleg over glasvezel-kabels
• LC compacte glasvezelconnector met klikvergrendeling voor hoge poortdichtheid
• SC rechthoekige glasvezelconnector met push-pull vergrendeling voor patchpanelen
• ST ronde glasvezelconnector met bajonetvergrendeling voor oudere installaties
• E2000® glasvezelconnector met beschermkap voor lage reflectie en extra veiligheid
• MPO / MTP meervoudige glasvezelconnector voor hoge vezeldichtheid in datacenters

• Simplex enkele glasvezel voor gegevensoverdracht in één richting
• Duplex twee glasvezels voor gelijktijdige communicatie in beide richtingen

• Multimode glasvezel glasvezeltype voor korte tot middellange afstanden binnen gebouwen
• Singlemode glasvezel glasvezeltype voor lange afstanden en backboneverbindingen

Uitleg OM-categorieën
• OM1 multimode glasvezel 62,5/125 µm geschikt tot circa 275 m bij 1 Gb en ongeveer 33 m bij 10 Gb
• OM2 multimode glasvezel 50/125 µm geschikt tot circa 550 m bij 1 Gb en ongeveer 82 m bij 10 Gb
• OM3 laser-geoptimaliseerde multimode glasvezel geschikt tot circa 300 m bij 10 Gb, circa 100 m bij 40 Gb en circa 100 m bij 100 Gb
• OM4 verbeterde laser-geoptimaliseerde multimode glasvezel geschikt tot circa 400 m bij 10 Gb en circa 150 m bij 40 Gb
• OM5 wideband multimode glasvezel geschikt tot circa 400 m bij 10 Gb en circa 150 m bij 40 Gb, ontworpen voor transmissie over meerdere korte golflengtes binnen één vezel volgens SWDM
