RJ45 LSA keystone

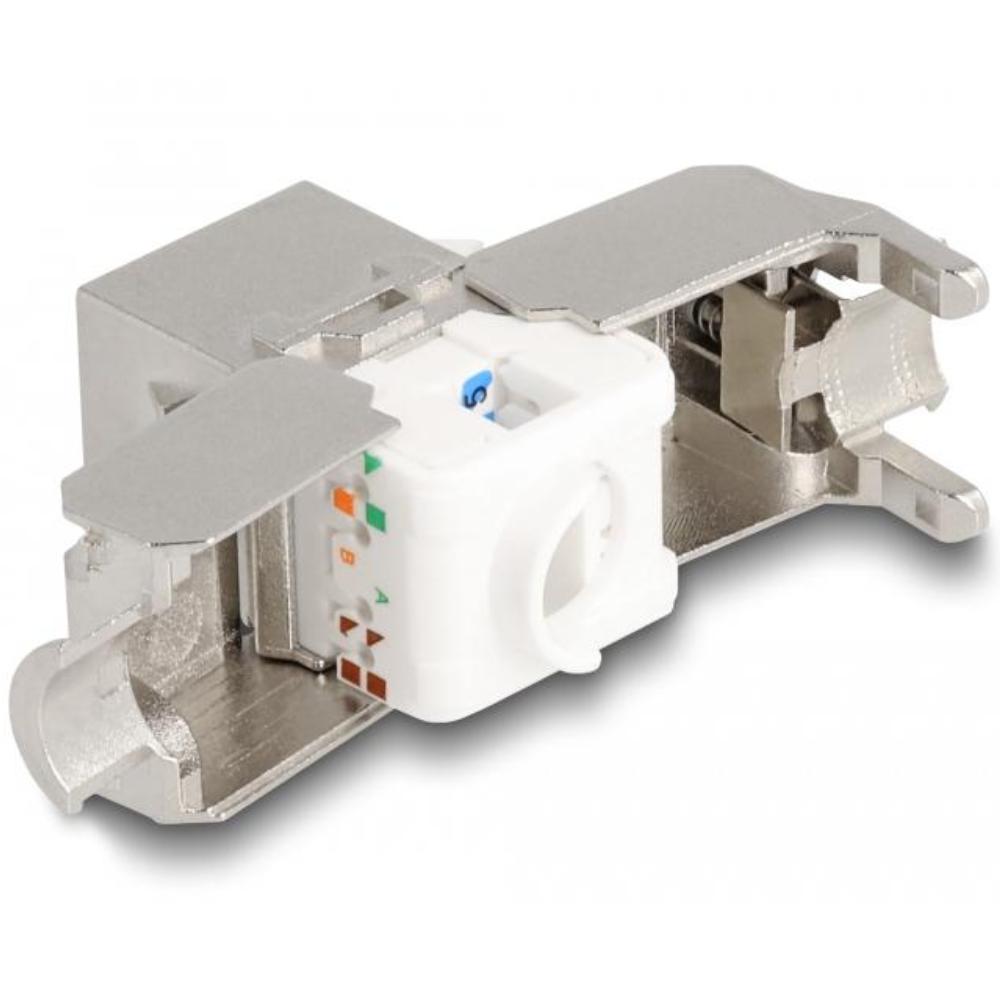

Deze RJ45 LSA keystone module (Cat 6A, gereedschapsloos, 180° met LED) van Delock wordt gebruikt voor het aansluiten en identificeren van installatiekabels op een RJ45 aansluiting binnen gestructureerde netwerkinstallaties. De module is voorzien van een LSA (IDC) aansluiting voor vaste en soepele bekabeling en een RJ45 female aansluiting (8P8C). Dankzij de gereedschapsloze montage, 180° kabeluitgang en geïntegreerde LED-indicator kunnen aansluitingen efficiënt worden gerealiseerd en visueel worden gecontroleerd tijdens installatie en testen.

Geschikt voor gebruik met:
keystone wandcontactdozen
Keystone wandcontactdozen
keystone patchpanelen
Keystone patchpanelen
alle keystone modules
Bekijk alle keystone modules

Specificaties
Type product: RJ45 LSA keystone module
Merk: Delock
Categorie: Cat 6A
Aansluiting 1: LSA / IDC (gereedschapsloos, 180°)
Aansluiting 2: RJ45 female (8P8C)
Snelheid: tot 10 Gbit/s
Frequentie: tot 500 MHz
Signaaltype: twisted pair ethernet (data)
Afscherming: ja (STP, geschikt voor afgeschermde kabels)

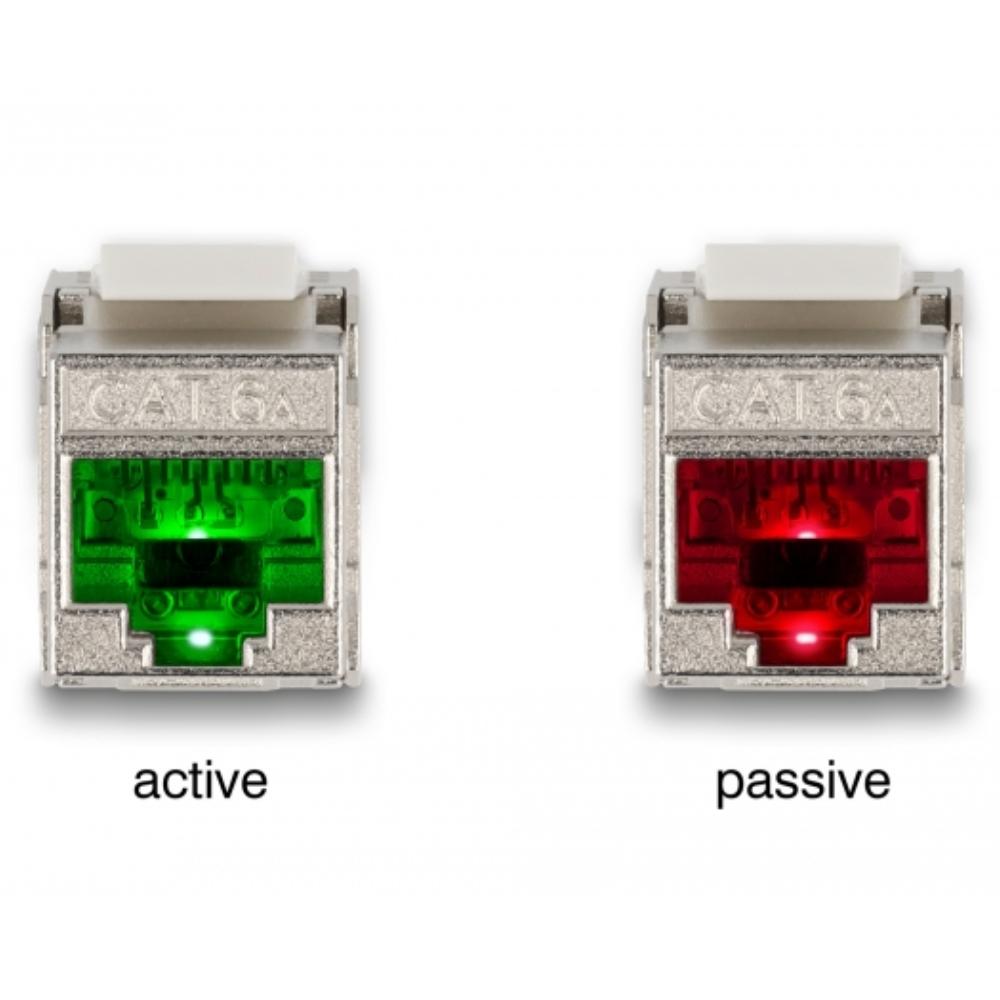

LED-indicator: ja (groen / rood, afhankelijk van teststatus)
Pinout: T568A / T568B
Aderdikte: 22 – 24 AWG (massief en soepel)
Kabeluitgang: recht (180°)
Montage: snap-in (keystone)
Materiaal: zinkdrukgietwerk en kunststof
Afmetingen: 38 × 20 × 16 mm
Geschikt voor: keystone poorten (19.2 x 14.9 mm)
Aantal: per stuk
Garantie: 5 jaar
Keurmerken: REACH, CE, RoHS, WEEE

Toepassingen
Netwerk: aansluiten van installatiekabels op RJ45 aansluitpunten.
Installaties: gebruik in patchpanelen, wandcontactdozen en opbouwdozen.
Datacommunicatie: geschikt voor gigabit en 10 gigabit ethernet netwerken.
Test en identificatie: visuele controle van aansluitingen met behulp van kabeltesters.

Toelichting op technische termen
LSA / IDC: aansluittechniek waarbij aders zonder strippen worden vastgezet door isolatiedoordringing.
Cat 6A: netwerkkabelcategorie geschikt voor 10 Gbit/s transmissie tot 500 MHz.
RJ45 (8P8C): gestandaardiseerde connector voor ethernet netwerken.
Gereedschapsloos: montage zonder LSA punch tool.
Twisted pair: gedraaide aderparen voor storingsarme datatransmissie.
STP: afgeschermde kabeltechniek ter beperking van elektromagnetische interferentie.
LED-indicator: visuele signaalweergave bij gebruik van netwerk testers.
180° kabeluitgang: rechte kabelinvoer voor installaties met beperkte ruimte.
Snap-in: klikmontage in modulaire systemen.
Keystone formaat: gestandaardiseerde modulemaat voor modulaire installaties.

Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid en EMC.
RoHS: beperking van gevaarlijke stoffen in elektronische apparatuur.
REACH: regelgeving voor chemische stoffen binnen de EU.
WEEE: richtlijn voor inzameling en recycling van elektronica.

Belangrijke aandachtspunten
Compatibiliteit: geschikt voor Cat 6A en lagere categorieën.
Installatie: correcte aderindeling volgens T568A of T568B vereist.
Kabeltype: geschikt voor massieve en soepele aders binnen gespecificeerd AWG-bereik.
Montage: geschikt voor standaard keystone openingen.
LED-functie: werkt in combinatie met geschikte netwerk testers.
Verbinding: stabiele en afgeschermde verbinding bij correcte installatie.
