DC keystone

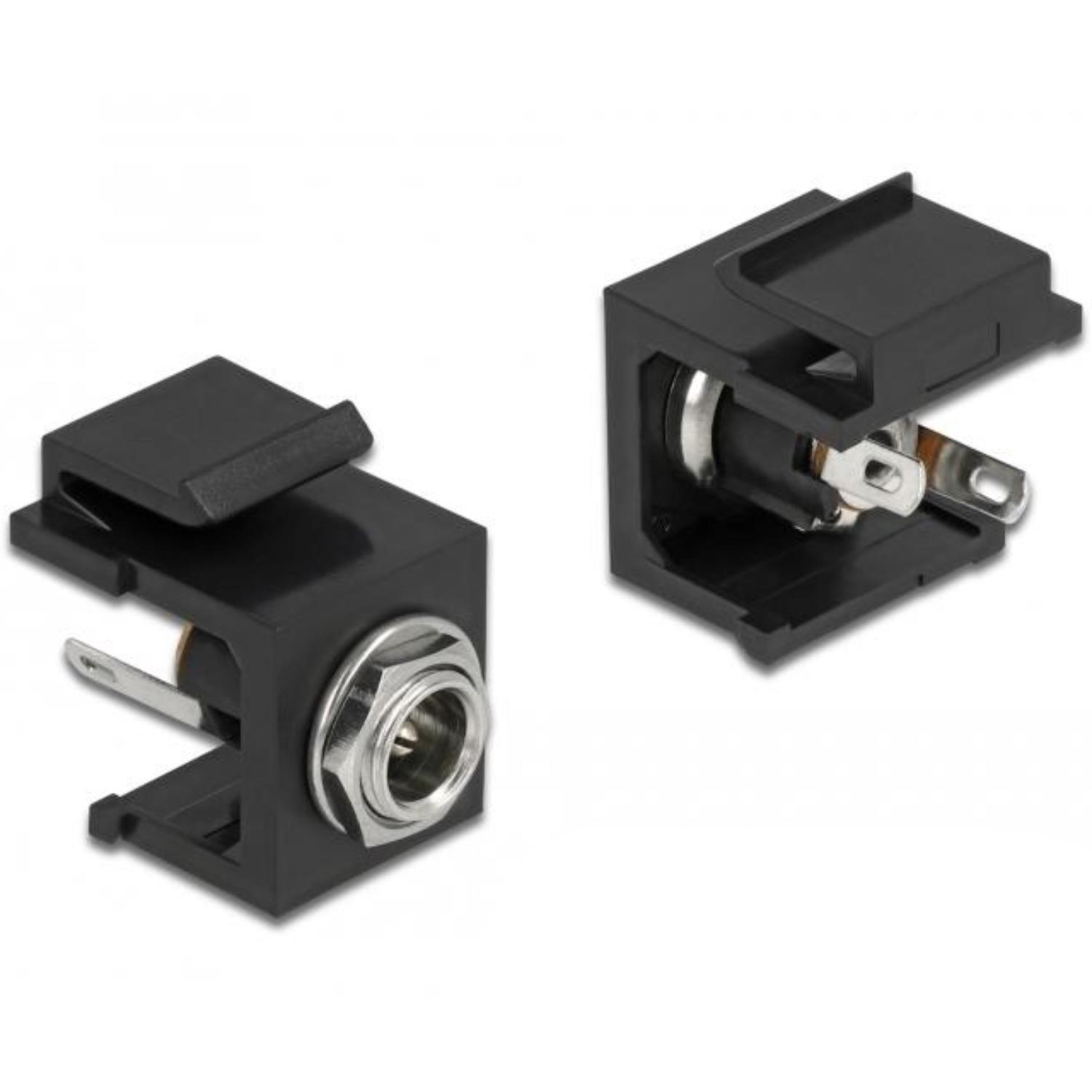

Deze keystone DC 5.5 x 2.1 mm female aansluitmodule met soldeerverbinding van Delock wordt gebruikt voor het integreren van een vaste voedingsaansluiting binnen modulaire installaties. De module is voorzien van een DC 5.5 x 2.1 mm female aansluiting aan de buitenzijde en soldeercontacten aan de binnenzijde voor directe bedrading. Hiermee kan een voedingspunt worden gerealiseerd in een keystone systeem. De spanning wordt direct doorgegeven zonder omzetting.

Geschikt voor gebruik met:
keystone behuizingen
Keystone behuizingen
keystone patchpanelen
Keystone patchpanelen

Specificaties
Type product: keystone DC aansluitmodule
Merk: Delock
Aansluiting extern: DC 5.5 x 2.1 mm female
Aansluiting intern: 3 x soldeercontact
Nominale spanning: tot 30 V
Maximale stroom: tot 3 A
Signaaltype: gelijkspanning (DC voeding)
Montage: snap-in (keystone)
Geschikt voor: keystone poorten (19.2 x 14.9 mm)
Uitsteeklengte voor paneel: circa 3.5 mm
Afmetingen: 20.7 x 16.3 x 22.0 mm
Garantie: 5 jaar
Keurmerken: REACH, CE, RoHS, WEEE

Toepassingen
Voeding: realiseren van vaste DC voedingsaansluitingen.
Installaties: integratie in behuizingen, panelen en patchsystemen.
Elektronica: aansluiten van interne bedrading via soldeerverbinding.
Werkplekken: creëren van vaste voedingspunten.

Toelichting op technische termen
DC 5.5 x 2.1 mm: voedingsconnector met buitendiameter 5.5 mm en binnendiameter 2.1 mm.
Soldeercontacten: aansluitpunten voor vaste verbinding door middel van solderen.
Gelijkspanning (DC): constante elektrische spanning voor voeding van apparaten.
Bulkhead aansluiting: connector geschikt voor montage in een paneel of behuizing.
Snap-in: klikmontage zonder gereedschap.
Keystone formaat: gestandaardiseerde modulemaat voor modulaire installatiesystemen.

Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid en elektromagnetische compatibiliteit.
RoHS: beperking van gevaarlijke stoffen in elektronische producten.
REACH: regelgeving voor veilige omgang met chemische stoffen.
WEEE: richtlijn voor inzameling en recycling van elektronische apparatuur.

Belangrijke aandachtspunten
Installatie: vereist solderen voor interne aansluiting.
Compatibiliteit: spanning, stroom en polariteit moeten overeenkomen met aangesloten apparatuur.
Toepassing: uitsluitend geschikt voor DC voedingsverbindingen.
Verbinding: directe aansluiting zonder spanningsregeling of conversie.
