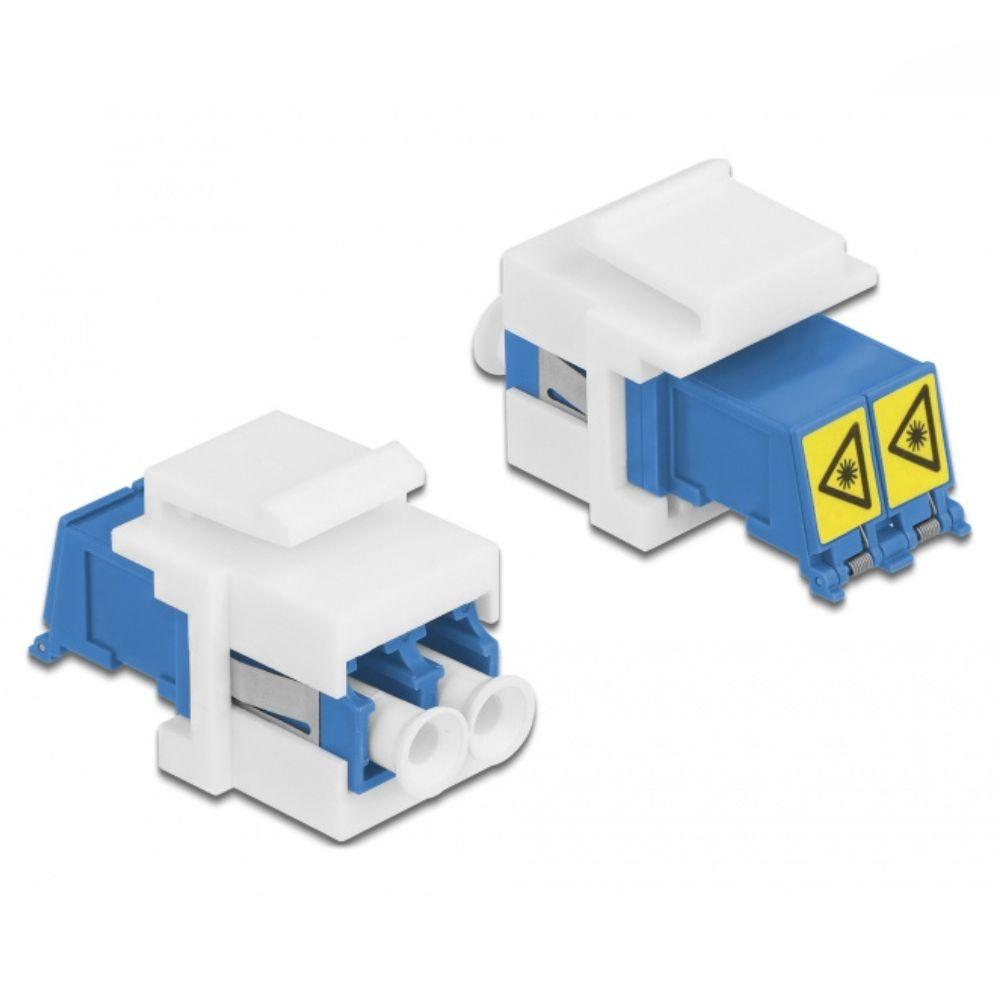

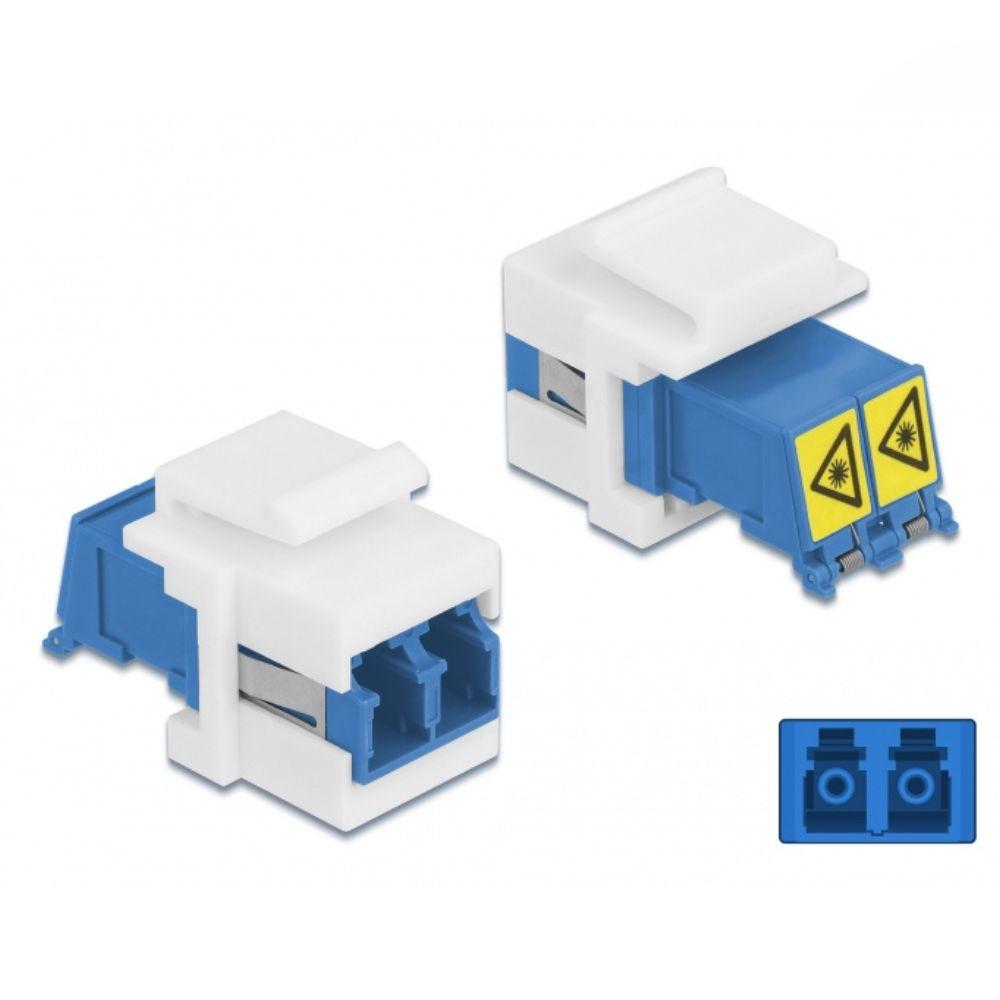

FC Duplex Singlemode keystone

Deze glasvezel keystone module is bedoeld voor het koppelen en verlengen van singlemode glasvezelverbindingen binnen een gestructureerde bekabelingsomgeving conform ISO IEC 11801.
De module is uitgevoerd met een LC duplex female naar LC duplex female aansluiting en wordt toegepast als passieve glasvezelkoppeling in patchpanelen, wandcontactdozen en opbouwdozen met keystone-opening.
Dankzij de gestandaardiseerde keystone afmetingen is de module geschikt voor snap-in montage in standaard keystone-poorten.
De koppeling is voorzien van een keramische alignment sleeve voor nauwkeurige uitlijning en lage demping.
De geïntegreerde laserbeschermings-flip sluit de koppeling automatisch af en beperkt blootstelling aan laserlicht uit actieve glasvezelinterfaces.
Een beschermkap helpt de koppeling schoon te houden en voorkomt vervuiling van de sleeve.

Voor rack- of wandmontage is deze module geschikt voor gebruik in keystone patchpanelen.

Specificaties
• Type glasvezel keystone module met LC duplex koppeling
• Toepassing singlemode glasvezel
• Aansluiting zijde 1 LC duplex female
• Aansluiting zijde 2 LC duplex female
• Connector configuratie duplex
• Alignment sleeve keramisch (ceramic sleeve)
• Laserbescherming geïntegreerde flip in de koppeling
• Stofbescherming beschermkap aanwezig
• Geschikt voor keystone poorten 20 × 15 mm
• Montage snap-in bevestiging
• Materiaal kunststof
• Bedrijfstemperatuur −40 tot 85 °C
• Afmetingen (LxBxH) ca. 34 × 20 × 15 mm

IEC-normen
• IEC 61754-20 definitie van LC-connectorinterface

Uitleg van termen
• LC duplex glasvezelconnectorconfiguratie met twee vezels voor gelijktijdige bidirectionele communicatie
• Singlemode glasvezeltype voor lange afstanden met lage demping en hoge signaalkwaliteit
• Ceramic sleeve keramische precisiehuls die de uitlijning van twee LC-connectoren stabiliseert
• Laserbeschermings-flip mechanische afscherming die de opening in de koppeling afsluit om blootstelling aan laserlicht te beperken
• Keystone gestandaardiseerd modulair snap-in formaat voor patchpanelen en wandcontactdozen

Algemene uitleg over glasvezel-koppelingen
• Glasvezel transporteert data via lichtsignalen in plaats van elektrische signalen
• Singlemode glasvezel gebruikt één lichtpad en is geschikt voor lange afstanden en backboneverbindingen
• Multimode glasvezel gebruikt meerdere lichtpaden en is geschikt voor kortere afstanden binnen gebouwen en datacenters
• LC compacte glasvezelconnector met 1,25 mm ferrule voor hoge poortdichtheid
• Simplex enkele glasvezel voor gegevensoverdracht in één richting
• Duplex twee glasvezels voor gelijktijdige communicatie in beide richtingen
