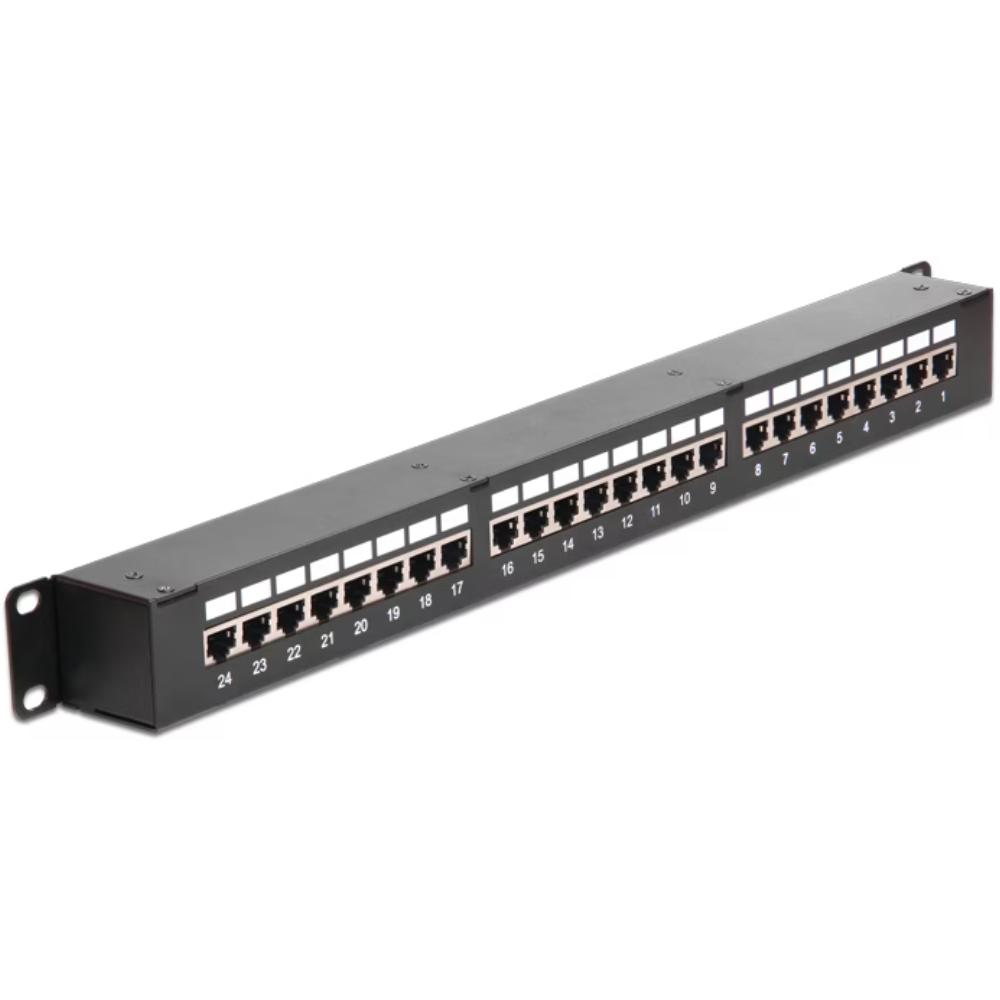

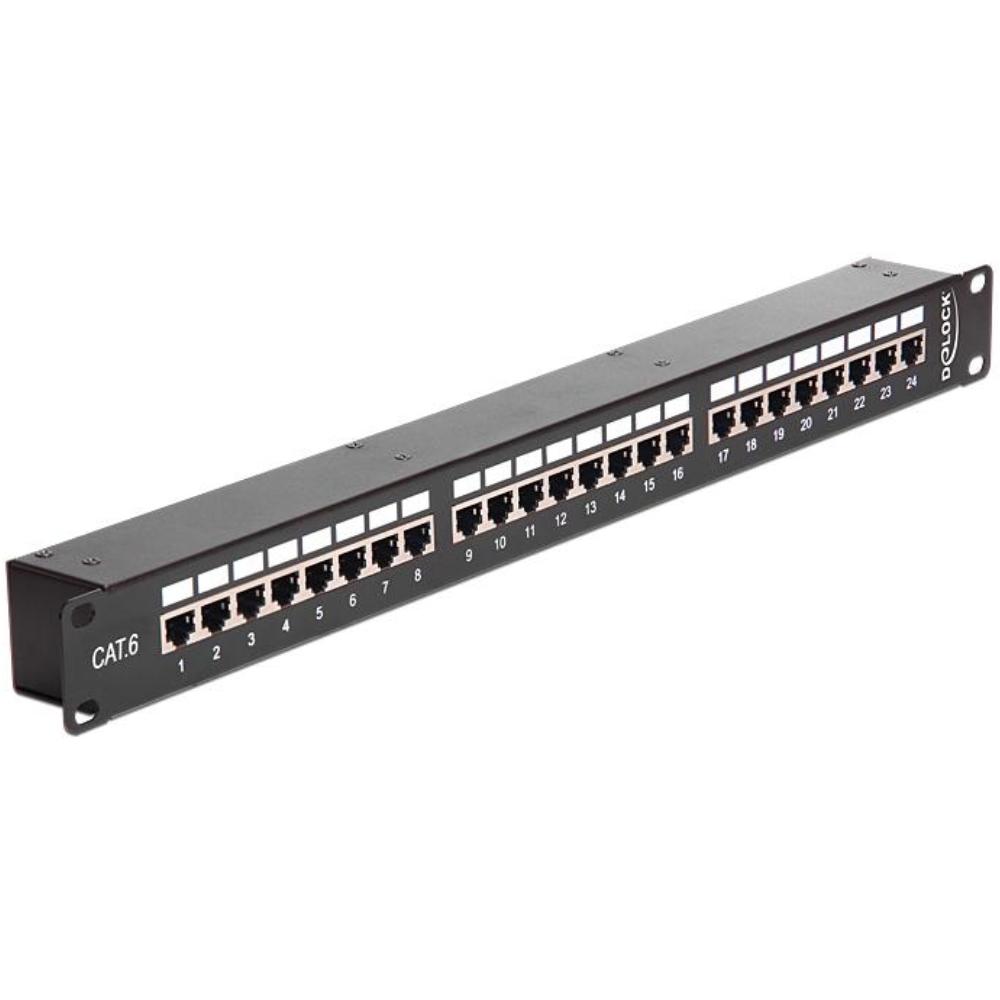

24-poorts patchpaneel

Dit 19-inch RJ45 patchpaneel is bedoeld voor montage in een standaard rackkast en wordt gebruikt voor het doorverbinden van netwerkkabels binnen een gestructureerde netwerkomgeving. Dankzij de 24 poorten, de 1U hoogte-eenheid en de 1:1 doorvoerconstructie vormt dit patchpaneel een passieve koppeloplossing voor Ethernet-bekabeling volgens CAT6-normering.

Toepassing

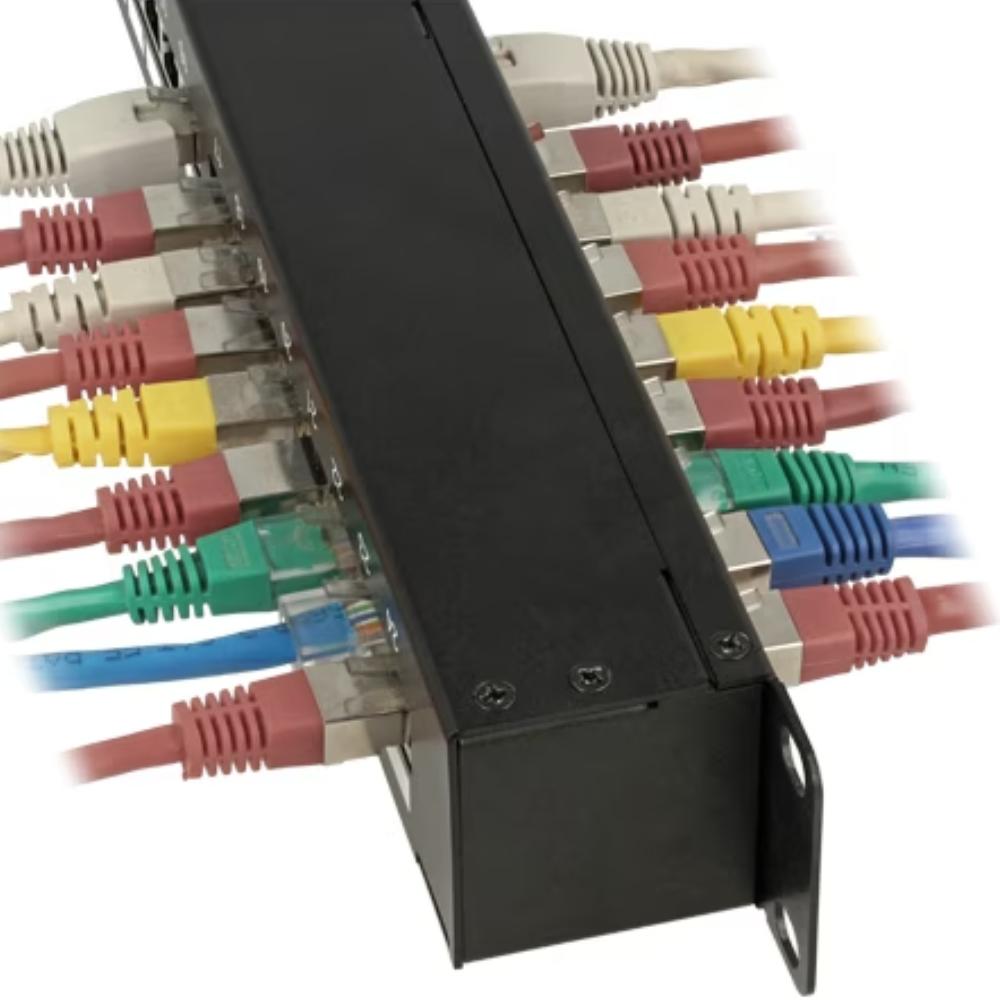

Dit patchpaneel wordt toegepast in serverruimtes, datacenters en netwerkkasten waar patchkabels overzichtelijk en reproduceerbaar moeten worden gekoppeld. De RJ45-aansluitingen aan voor- en achterzijde maken het mogelijk om inkomende en uitgaande kabels rechtstreeks door te verbinden, zonder terminatie of actieve componenten.

Constructie en eigenschappen
Het patchpaneel is uitgevoerd als doorvoerpatchpaneel (1:1), waarbij elke poort aan de voorzijde rechtstreeks is gekoppeld aan de corresponderende poort aan de achterzijde. De constructie is afgeschermd, wat bijdraagt aan het beperken van elektromagnetische invloeden binnen een afgeschermde bekabelingsinfrastructuur. Aan de voorzijde is een etiketteringsveld aanwezig voor duidelijke poortidentificatie.

Specificaties
• Type: RJ45 doorvoer patchpaneel
• Aantal poorten: 24
• Rackformaat: 19-inch
• Hoogte: 1U
• Doorvoer: 1:1 verbonden (front naar rear)
• Categorie: CAT6
• Afscherming: afgeschermd
• Aansluitingen voorzijde: 24 × RJ45
• Aansluitingen achterzijde: 24 × RJ45
• Afmetingen (L × B × H): 482,6 × 44,0 × 44,0 mm

Toelichting gebruikte termen
• 19-inch: Standaardbreedte voor montage in netwerk- en serverracks.
• 1U: Hoogte-eenheid van 44,45 mm binnen een rackkast.
• CAT6: Bekabelingscategorie met een bandbreedte tot 250 MHz volgens ISO/IEC- en EN-normen; bij patchpanelen betreft dit een mechanische classificatie.
• 1:1 doorvoer: Elke RJ45-poort is direct gekoppeld aan dezelfde poort aan de andere zijde, zonder signaalbewerking.
• Afscherming: Metalen constructie ter beperking van elektromagnetische interferentie binnen de bekabeling.
