Kabeltester

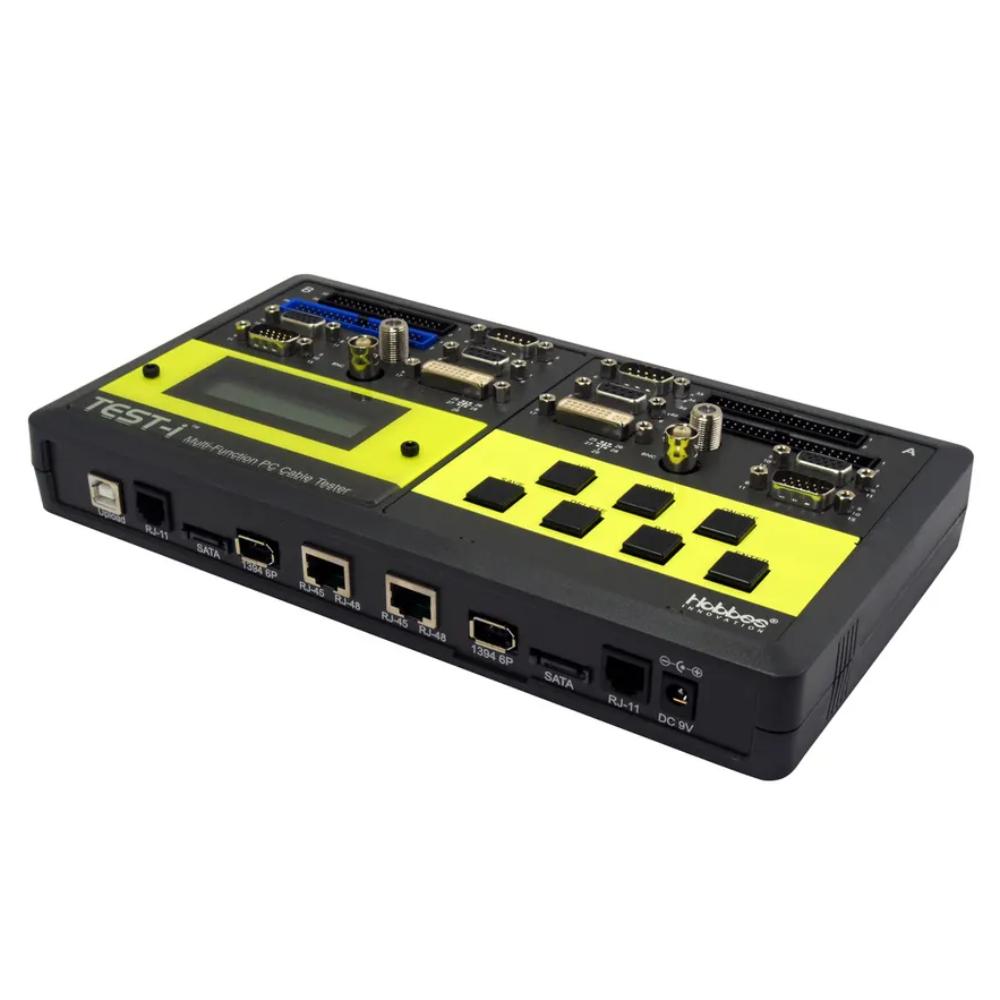

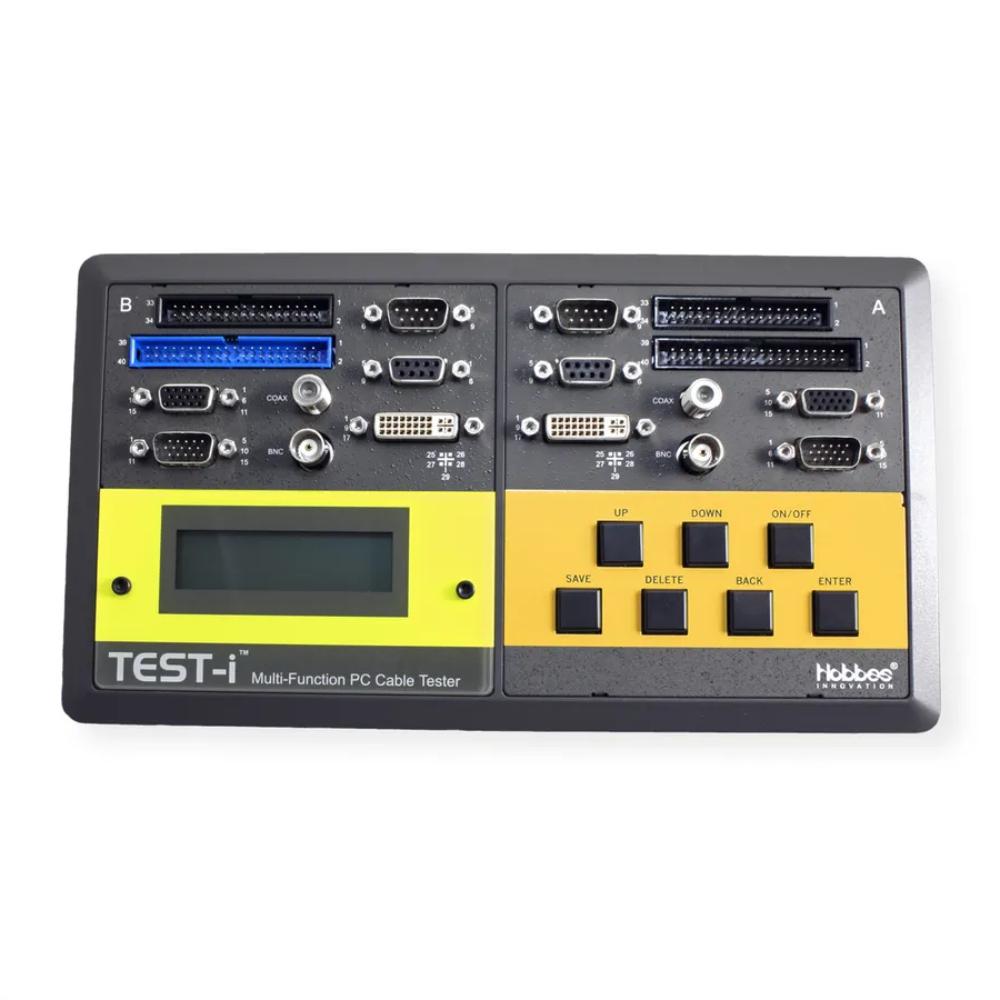

Deze all-in-one kabeltester wordt gebruikt voor het testen, analyseren en documenteren van bekabeling en interfaces binnen professionele IT-, service- en installatietoepassingen. De tester controleert kabels op fouten zoals onderbrekingen, kortsluiting en verkeerd aangesloten pinnen. Met de pin-to-pin analyse worden alle verbindingen afzonderlijk weergegeven op het geïntegreerde LCD-scherm, waardoor snel inzicht ontstaat in de exacte bedrading van de kabel. Het apparaat ondersteunt een breed scala aan aansluitingen en kabeltypes, waaronder netwerk-, coax-, video- en datakabels. Hierdoor is de tester geschikt voor gebruik in omgevingen waar verschillende interfaces voorkomen. De mogelijkheid om tot 100 testresultaten op te slaan en deze via USB naar een pc te exporteren maakt het apparaat geschikt voor documentatie en analyse. Dankzij het verlichte LCD-display en de uitgebreide bedieningsknoppen kan de tester efficiënt worden gebruikt bij installatie, onderhoud en foutdiagnose.

Specificaties
Type product: kabeltester
Soort: professionele all-in-one kabel- en interfacetester
Testfunctie: detectie van onderbrekingen, kortsluiting en foutieve bedrading
Analyse: pin-to-pin weergave van verbindingen
Ondersteunde aansluitingen: IDC40, IDC34, DVI, VGA (HDB15), DB9, coax, BNC, RJ11, RJ45, FireWire (1394), SATA, USB (A/B), HDMI, RCA
Geheugen: opslag van maximaal 100 testresultaten
Interface: USB voor dataoverdracht naar pc
Display: LCD 16x2 met achtergrondverlichting
Bediening: knoppen (aan/uit, navigatie, opslaan, wissen, enter)
Voeding: 9 V batterij (niet inbegrepen) of 9 V DC adapter (niet inbegrepen)
Afmetingen: 250 x 138 x 44 mm
Gewicht: ca. 1,02 kg
Garantie: 5 jaar
Keurmerken: CE, RoHS, REACH

Inhoud van de verpakking
Apparaat: kabeltester

Toepassingen
IT-infrastructuur: testen van netwerk- en datakabels.
Service en onderhoud: opsporen van storingen in bekabeling.
Installatie: controleren van correcte pinconfiguraties.
Technische analyse: documenteren van kabelverbindingen.

Toelichting op technische termen
Pin-to-pin analyse: methode waarbij elke individuele verbinding tussen connectorpinnen wordt gecontroleerd en weergegeven.
RJ45: 8-polige connector voor netwerkkabels.
BNC: coaxiale connector voor signaaloverdracht.
IDC: connector waarbij draden zonder strippen worden aangesloten.
SATA: interface voor opslagapparaten.
USB/HDMI/VGA/DVI: standaard interfaces voor data- en videoverbindingen.

Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid.
RoHS: beperking van gevaarlijke stoffen.
REACH: regelgeving voor chemische stoffen.

Belangrijke aandachtspunten
Gebruik: geschikt voor professionele diagnose van diverse kabeltypes.
Voeding: 9 V batterij of externe voeding vereist (niet inbegrepen).
Toepassing: niet bedoeld voor actieve netwerkanalyse of signaalmeting.
