Jack naar USB sound adapter

Deze USB-C naar jack audio adapter van Delock wordt gebruikt om een 3,5 mm hoofdtelefoon, headset of luidspreker aan te sluiten op apparaten met een USB-C aansluiting, zoals smartphones, tablets, laptops, MacBooks en Chromebooks zonder 3,5 mm audio-uitgang.

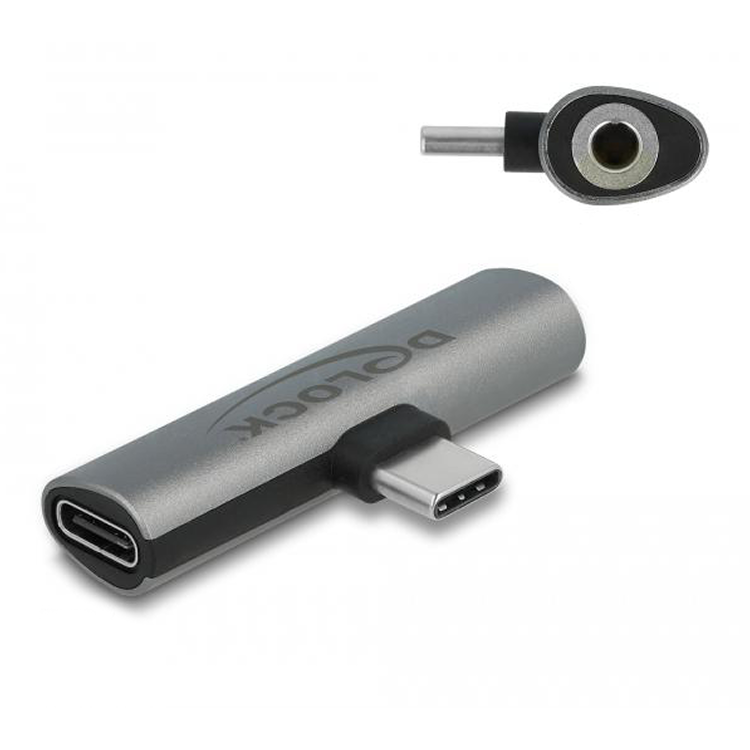

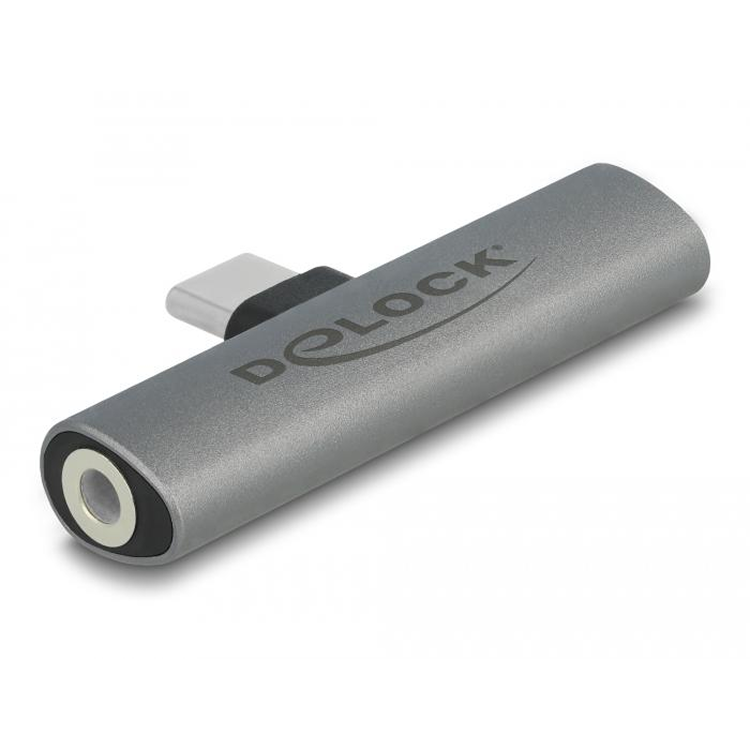

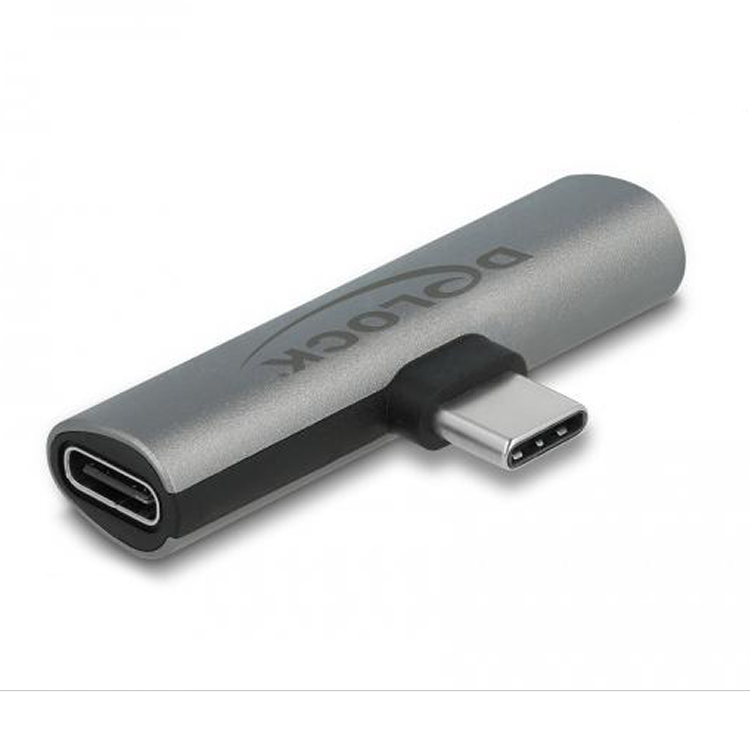

De adapter is voorzien van één USB-C male connector, één 3,5 mm 4-polige stereo jack female aansluiting en een extra USB-C female aansluiting voor voeding. Hierdoor kan het aangesloten apparaat tegelijkertijd audio afspelen en worden opgeladen via dezelfde USB-C aansluiting.
De adapter bevat een geïntegreerde DAC (Digital-to-Analog Converter) die het digitale audiosignaal van de USB-C interface omzet naar een analoog audiosignaal voor hoofdtelefoons of luidsprekers. De adapter ondersteunt Digital Hi-Res Audio met een samplefrequentie tot 24-bit / 96 kHz. Voor opnamefuncties ondersteunt de geïntegreerde ADC een samplefrequentie tot 16-bit / 48 kHz.
Daarnaast ondersteunt de adapter USB Power Delivery (PD) 3.0. Hiermee kan het aangesloten apparaat worden opgeladen via de extra USB-C aansluiting met een maximaal laadvermogen van 20 V / 3 A (60 W). De adapter werkt via USB bus-voeding en ondersteunt Plug & Play, waardoor installatie van extra software doorgaans niet nodig is.

Specificaties
Merk: Delock
Type product: USB-C naar jack audio adapter met voeding
Audiotype: digitale naar analoge audio (DAC)
Connector 1: USB-C male
Connector 2: 3,5 mm jack female (4-polig)
Connector 3: USB-C female (Power Delivery)
Jack configuratie: TRRS (4-polig)
Audio ondersteuning: stereo / headset audio
DAC sample rate: tot 24-bit / 96 kHz
ADC sample rate: tot 16-bit / 48 kHz
Signaal-ruisverhouding (SNR): ca. 93 dB
Laadstandaard: USB Power Delivery (PD) 3.0
Maximaal laadvermogen: 20 V / 3 A (60 W)
Voeding: USB bus powered
Plug & Play: ja
Kleur: grijs
Afmetingen: ca. 50 × 16 × 9 mm
Aantal: per stuk
Keurmerken: CE, RoHS, REACH, WEEE

Systeemvereisten
Android: versie 11.0 of hoger
ChromeOS: versie 91.0 of hoger
Linux: kernel 5.11 of hoger
MacOS: versie 11.2.3 of hoger
Windows: Windows 8.1 / 10 / 11
Aansluiting: apparaat met vrije USB-C poort met digitale audio-uitvoer

Toelichting
USB-C audio: moderne smartphones, tablets en laptops gebruiken vaak USB-C voor digitale audio-uitvoer. Een adapter met DAC zet dit digitale signaal om naar een analoog audiosignaal voor hoofdtelefoons of luidsprekers.
DAC (Digital-to-Analog Converter): een elektronische component die digitale audiosignalen omzet naar analoge signalen zodat deze door luidsprekers of hoofdtelefoons kunnen worden weergegeven.
ADC (Analog-to-Digital Converter): een component die analoge signalen kan omzetten naar digitale signalen, bijvoorbeeld voor microfoonfunctionaliteit bij headsets.
USB Power Delivery (PD): een laadstandaard voor USB-C waarmee apparaten met hogere vermogens kunnen worden opgeladen via dezelfde aansluiting.
Signaal-ruisverhouding (SNR): geeft de verhouding weer tussen het audiosignaal en achtergrondruis. Hoe hoger deze waarde, hoe minder hoorbare ruis aanwezig is in het audiosignaal.
Sample rate en bitdiepte: bepalen de kwaliteit van digitale audio. Een hogere samplefrequentie en bitdiepte zorgen voor een nauwkeurigere weergave van het originele geluidssignaal.
Plug & Play: betekent dat het apparaat automatisch door het besturingssysteem wordt herkend zonder dat extra drivers of software moeten worden geïnstalleerd.

Toepassingen
• Aansluiten van hoofdtelefoons of headsets op smartphones zonder 3,5 mm aansluiting
• Verbinden van luidsprekers met USB-C apparaten
• Gelijktijdig luisteren naar audio en opladen van het apparaat
• Gebruik bij mobiele audio- en multimedia-toepassingen

Soorten jack-connectoren
6,3 mm jack: een grotere jack-connector die voornamelijk wordt gebruikt bij professionele audioapparatuur, muziekinstrumenten en studio-installaties.
3,5 mm jack: een kleinere jack-connector die veel wordt toegepast bij consumentenelektronica zoals smartphones, laptops, tablets en draagbare audioapparaten.
2,5 mm jack: een compacte jack-connector die wordt toegepast bij headsets, portofoons en gespecialiseerde audioapparatuur.

Uitleg jack-configuraties
TS (Tip-Sleeve): een jack-configuratie met twee contactpunten voor mono-audiosignalen.
TRS (Tip-Ring-Sleeve): een jack-configuratie met drie contactpunten voor stereo-audiosignalen.
TRRS (Tip-Ring-Ring-Sleeve): een jack-configuratie met vier contactpunten waarmee naast stereo-audio ook een microfoonsignaal kan worden verzonden.

Uitleg audiosignalen
Stereo-audio: een audiosysteem waarbij twee afzonderlijke kanalen worden gebruikt: een linker- en rechterkanaal.
Mono-audio: een audiosysteem waarbij slechts één audiokanaal wordt gebruikt.

Uitleg keurmerken
CE: geeft aan dat het product voldoet aan Europese richtlijnen voor veiligheid, gezondheid en milieubescherming.
RoHS: Europese richtlijn die het gebruik van gevaarlijke stoffen zoals lood, kwik en cadmium beperkt.
REACH: Europese regelgeving voor registratie en controle van chemische stoffen in producten.
WEEE: richtlijn voor inzameling en recycling van elektrische en elektronische apparatuur.
