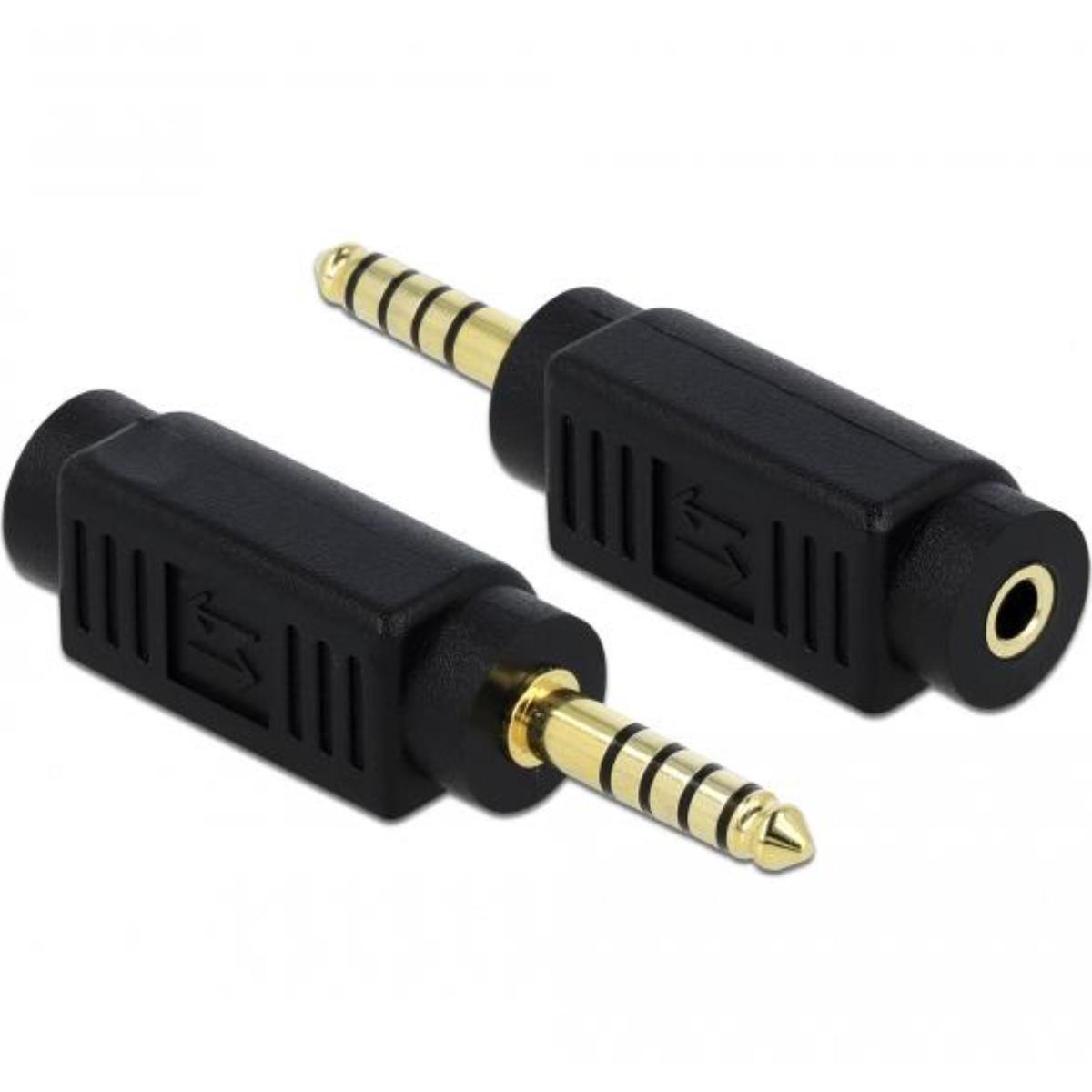

Jack verloopstekker

Deze jack verloopadapter van DELOCK wordt gebruikt om een 3,5 mm stereo jack aansluiting te verbinden met een 4,4 mm jack aansluiting. Hierdoor kunnen hoofdtelefoons of audiokabels met een 3,5 mm jack stekker worden aangesloten op audioapparatuur met een 4,4 mm jack aansluiting.
De adapter is voorzien van één 4,4 mm jack male connector (5-polig) en één 3,5 mm jack female connector (3-polig). Het audiosignaal van de 3,5 mm aansluiting wordt via de adapter doorgestuurd naar de 4,4 mm aansluiting.
De connectoren zijn verguld, wat zorgt voor minimale overgangsweerstand en een stabiele signaaloverdracht.
De adapter ondersteunt stereo-audio, waarbij twee audiosignalen via één aansluiting worden verzonden: een linker- en rechterkanaal.

Specificaties
Merk: DELOCK
Type product: jack verloopadapter
Audiotype: analoge audioverbinding
Connector 1: 4,4 mm jack male (5-polig)
Connector 2: 3,5 mm jack female (3-polig)
Connector type: TRRRS naar TRS
Mono / stereo: stereo
Contactafwerking: verguld
Kleur: zwart
Aantal: per stuk
Keurmerken: CE, RoHS, REACH, WEEE

Pinindeling
L+ : 1 → 3
L− : 2 → 4
R+ : 3 → 2
R− : 4 → 1

Toelichting
4,4 mm jack: een audio-connector die vaak wordt gebruikt bij hoogwaardige hoofdtelefoonversterkers en gebalanceerde audioverbindingen.
3,5 mm jack: een veelgebruikte audio-connector voor hoofdtelefoons, AUX-verbindingen en draagbare audioapparatuur.
Gebalanceerde audio: een audiotechniek waarbij signalen via afzonderlijke positieve en negatieve geleiders worden verzonden om storingen te verminderen.

Toepassingen
• Aansluiten van 3,5 mm hoofdtelefoons op 4,4 mm audioapparatuur
• Gebruik bij Hi-Fi en hoofdtelefoonversterkers
• Verbinden van draagbare audioapparatuur met professionele audiotoepassingen

Soorten jack-connectoren
6,3 mm jack: een grotere jack-connector die voornamelijk wordt gebruikt bij professionele audioapparatuur, muziekinstrumenten en studio-installaties.
4,4 mm jack: een jack-connector die vaak wordt gebruikt voor gebalanceerde hoofdtelefoonverbindingen.
3,5 mm jack: een kleinere jack-connector die veel wordt toegepast bij consumentenelektronica.
2,5 mm jack: een compacte jack-connector die wordt toegepast bij headsets en gespecialiseerde audioapparatuur.

Uitleg jack-configuraties
TS (Tip-Sleeve): een jack-configuratie met twee contactpunten voor mono-audiosignalen.
TRS (Tip-Ring-Sleeve): een jack-configuratie met drie contactpunten voor stereo-audiosignalen.
TRRS (Tip-Ring-Ring-Sleeve): een jack-configuratie met vier contactpunten voor stereo-audio en microfoon.
TRRRS: een jack-configuratie met vijf contactpunten die vaak wordt gebruikt voor gebalanceerde audioverbindingen.

Uitleg audiosignalen
Stereo-audio: een audiosysteem waarbij twee afzonderlijke kanalen worden gebruikt: een linker- en rechterkanaal.
Mono-audio: een audiosysteem waarbij slechts één audiokanaal wordt gebruikt.

Uitleg keurmerken
CE: geeft aan dat het product voldoet aan Europese richtlijnen voor veiligheid, gezondheid en milieubescherming.
RoHS: Europese richtlijn die het gebruik van gevaarlijke stoffen zoals lood, kwik en cadmium beperkt.
REACH: Europese regelgeving voor registratie en controle van chemische stoffen in producten.
WEEE: richtlijn voor inzameling en recycling van elektrische en elektronische apparatuur.
