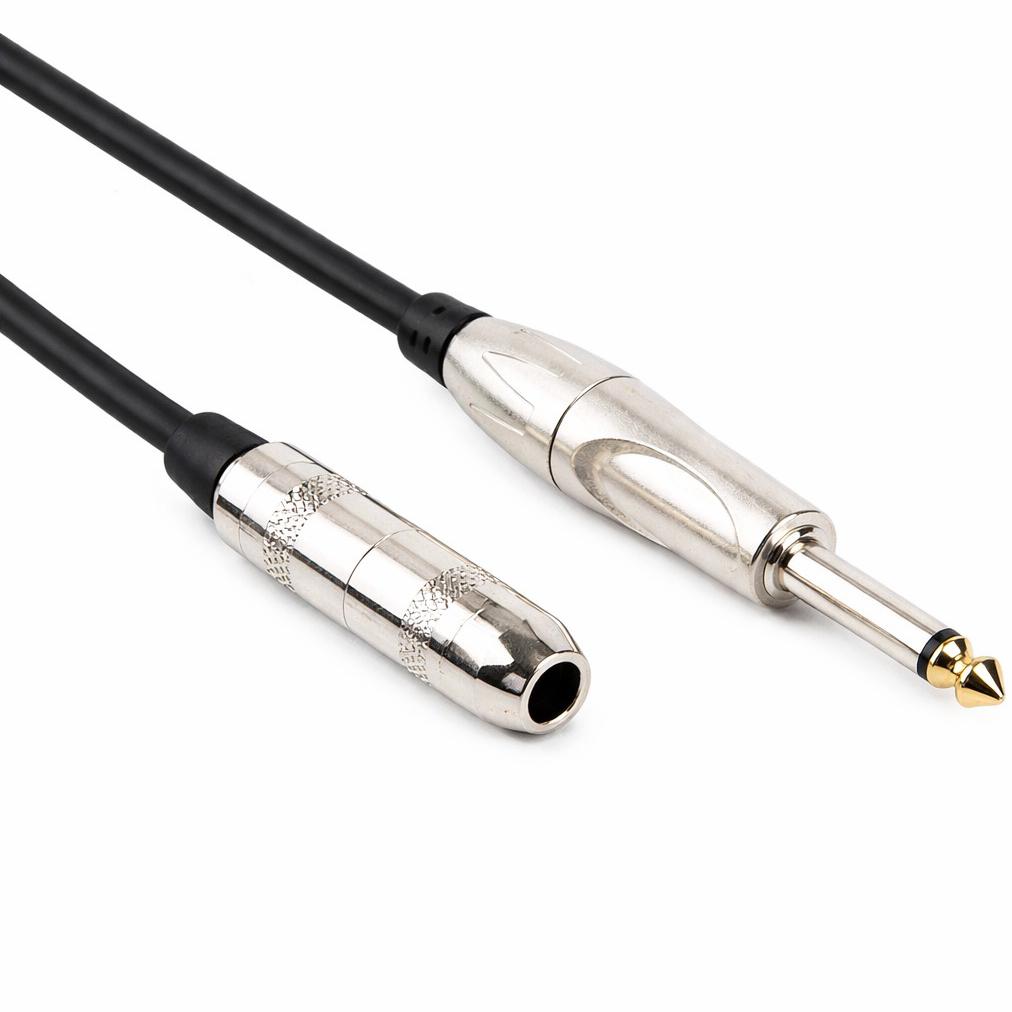

Jack verlengkabel

Deze jack kabel wordt gebruikt als verlengkabel voor audioapparatuur met een 6,35 mm jack aansluiting. De kabel transporteert analoge audiosignalen tussen apparaten zoals mixers, instrumentversterkers, effectapparatuur, audiointerfaces en andere professionele audioapparaten.
De kabel is voorzien van een 6,35 mm jack male connector en een 6,35 mm jack female connector. Hierdoor kan een bestaande instrument- of audiokabel eenvoudig worden verlengd zodat apparatuur op grotere afstand kan worden aangesloten.
De connectoren zijn uitgevoerd als TS-connector (mono) en worden veel gebruikt bij instrumentkabels en patchverbindingen. De kabel heeft een robuuste constructie met een solide binnengeleider en een spiraalvormige vlecht afscherming die storingen helpt te verminderen en een stabiele signaaloverdracht ondersteunt.

Specificaties
Type kabel: jack verlengkabel / patchkabel
Audiotype: analoge audioverbinding
Connector 1: 6,35 mm jack male
Connector 2: 6,35 mm jack female
Connector type: TS (2-polig)
Mono / stereo: mono
Binnengeleider: 0,12 mm × 20
Afscherming: vlecht (0,12 mm × 30)
Kabeldiameter: ca. 6 mm
Lengte: 5 meter
Keurmerken: CE, RoHS, REACH, WEEE

Toelichting
6,35 mm jack: een standaard jack-connector die veel wordt gebruikt bij professionele audioapparatuur zoals gitaren, versterkers, mixers en studioapparatuur.
TS-connector: een jack-connector met twee contacten (Tip en Sleeve). Deze configuratie wordt gebruikt voor mono-audiosignalen of instrumentverbindingen.
Patchkabel: een audiokabel die wordt gebruikt om audioapparatuur met elkaar te verbinden, bijvoorbeeld tussen mixers, effectapparatuur of instrumentversterkers.
Vlecht afscherming: een metalen gevlochten afscherming rond de geleider die elektromagnetische storingen helpt te verminderen en de signaalkwaliteit beschermt.

Toepassingen
• Verlengen van instrument- of audiokabels
• Verbinding tussen audioapparatuur in studio-opstellingen
• Aansluiten van instrumenten op versterkers
• Live-audio en PA-systemen

Soorten jack-connectoren
6,3 mm jack: een grotere jack-connector die voornamelijk wordt gebruikt bij professionele audioapparatuur, muziekinstrumenten en studio-installaties.
3,5 mm jack: een kleinere jack-connector die veel wordt toegepast bij consumentenelektronica zoals smartphones, laptops en draagbare audioapparaten.
2,5 mm jack: een compacte jack-connector die wordt toegepast bij headsets, portofoons en gespecialiseerde audioapparatuur.

Uitleg jack-configuraties
TS (Tip-Sleeve): een jack-configuratie met twee contactpunten voor mono-audiosignalen.
TRS (Tip-Ring-Sleeve): een jack-configuratie met drie contactpunten voor stereo-audiosignalen.
TRRS (Tip-Ring-Ring-Sleeve): een jack-configuratie met vier contactpunten waarmee naast stereo-audio ook een microfoonsignaal kan worden verzonden.

Uitleg audiosignalen
Mono-audio: een audiosysteem waarbij slechts één audiokanaal wordt gebruikt.
Stereo-audio: een audiosysteem waarbij twee afzonderlijke kanalen worden gebruikt: een linker- en rechterkanaal.

Uitleg keurmerken
CE: geeft aan dat het product voldoet aan Europese richtlijnen voor veiligheid, gezondheid en milieubescherming.
RoHS: Europese richtlijn die het gebruik van gevaarlijke stoffen zoals lood, kwik en cadmium beperkt.
REACH: Europese regelgeving voor registratie en controle van chemische stoffen in producten.
WEEE: richtlijn voor inzameling en recycling van elektrische en elektronische apparatuur.
