Jack chassisdeel

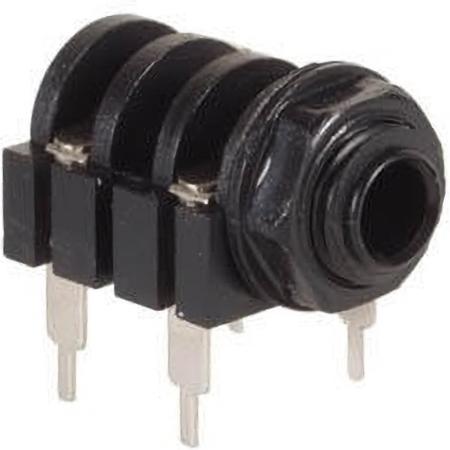

Deze 6,3 mm jack chassis aansluiting wordt gebruikt voor het monteren van een 6,3 mm mono audioaansluiting in een paneel, apparaat of behuizing. De connector is geschikt voor chassismontage en wordt aangesloten via soldeercontacten.
De aansluiting is voorzien van een 6,3 mm jack female connector met een 2-polige configuratie. Hierdoor wordt één audiosignaal (mono) via de aansluiting verzonden.
De connector beschikt over een ingebouwde schakelaar (gesloten circuit). Hierdoor kan het audiosignaal automatisch worden onderbroken of doorgeschakeld wanneer een jack-stekker wordt ingeplugd. De PVC behuizing maakt de connector geschikt voor montage in elektronische apparatuur en audiotoepassingen.

Specificaties
Type product: jack chassis aansluiting
Model: CA045
Audiotype: analoge audioverbinding
Connector 1: 6,3 mm jack female
Connector 2: soldeer
Connector type: TS (2-polig)
Mono / stereo: mono
Schakelcontact: gesloten circuit / ingebouwde schakelaar
Montage: chassismontage / paneelmontage
Behuizing: PVC
Kleur: zwart
Geschikt voor golfsolderen: nee
Aantal: per stuk

Montage benodigdheden
Voor het aansluiten van deze jack chassis aansluiting kan gebruik worden gemaakt van losse audiokabels. Geschikte kabels vindt u hier:
Bekijk losse jack kabels voor montage
Voor het solderen van de connector kan gebruik worden gemaakt van een soldeerbout:
Bekijk soldeerbouten voor montage

Toelichting
6,3 mm jack: een audio-connector die voornamelijk wordt gebruikt bij muziekinstrumenten, versterkers, audioapparatuur en studio-installaties.
Chassis aansluiting: een connector die bedoeld is om in een paneel of behuizing te worden gemonteerd zodat externe apparaten kunnen worden aangesloten.
Gesloten circuit (schakelcontact): een interne schakelaar die een signaal automatisch kan onderbreken of omschakelen wanneer een jack-stekker wordt ingeplugd.

Toepassingen
• Paneelmontage van 6,3 mm mono audioaansluitingen
• Gebruik in audioapparatuur en versterkers
• Aansluiten van instrumentkabels
• Reparatie of vervanging van bestaande jack aansluitingen

Soorten jack-connectoren
6,3 mm jack: een grotere jack-connector die voornamelijk wordt gebruikt bij professionele audioapparatuur en muziekinstrumenten.
3,5 mm jack: een kleinere jack-connector die veel wordt toegepast bij consumentenelektronica zoals smartphones en laptops.
2,5 mm jack: een compacte jack-connector die wordt toegepast bij headsets en gespecialiseerde audioapparatuur.

Uitleg jack-configuraties
TS (Tip-Sleeve): een jack-configuratie met twee contactpunten voor mono-audiosignalen.
TRS (Tip-Ring-Sleeve): een jack-configuratie met drie contactpunten voor stereo-audiosignalen.
TRRS (Tip-Ring-Ring-Sleeve): een jack-configuratie met vier contactpunten waarmee naast stereo-audio ook een microfoonsignaal kan worden verzonden.

Uitleg audiosignalen
Mono-audio: een audiosysteem waarbij slechts één audiokanaal wordt gebruikt.
Stereo-audio: een audiosysteem waarbij twee afzonderlijke kanalen worden gebruikt: een linker- en rechterkanaal.
