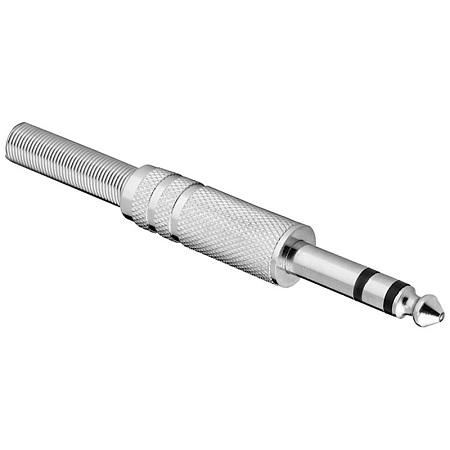

Jack stekker

Deze 6,35 mm jack stekker van GOOBAY wordt gebruikt voor het monteren van een 6,35 mm stereo audioverbinding op een kabel. De connector is geschikt voor soldeermontage en kan worden gebruikt voor het maken of repareren van audiokabels.
De stekker is voorzien van een 6,35 mm jack male aansluiting met een 3-polige configuratie. Hierdoor worden twee audiosignalen via de connector verzonden: een linker- en rechterkanaal.
De connector heeft een robuuste metalen behuizing met knikbescherming. Deze constructie vermindert kabelbelasting en helpt kabelbreuk te voorkomen bij mechanische belasting.
De stekker wordt vaak gebruikt voor het aansluiten van audioapparatuur of muziekinstrumenten, zoals een elektrische gitaar, op een versterker, mengpaneel of andere apparatuur met een 6,35 mm jack aansluiting.

Specificaties
Merk: GOOBAY
Type product: jack stekker voor soldeermontage
Audiotype: analoge audioverbinding
Connector: 6,35 mm jack male
Connector type: TRS (3-polig)
Mono / stereo: stereo
Montage: soldeerverbinding
Behuizing: metaal
Kabeltrekontlasting: ja
Aantal: per stuk
Keurmerken: CE, RoHS, REACH, WEEE

Toelichting
6,35 mm jack: een audio-connector die voornamelijk wordt gebruikt bij professionele audioapparatuur, muziekinstrumenten, versterkers en studio-installaties.
TRS jack (Tip-Ring-Sleeve): een jack-configuratie met drie contactpunten waarmee twee audiosignalen worden verzonden voor stereo-audio.
Soldeermontage: een montagewijze waarbij de kabeladers direct aan de connector worden gesoldeerd om een elektrische verbinding te maken.

Montage benodigdheden
Voor het monteren van deze jack stekker kan gebruik worden gemaakt van losse audiokabels. Geschikte kabels vindt u hier:
Bekijk losse jack kabels voor montage
Voor het solderen van de connector kan gebruik worden gemaakt van een soldeerbout:
Bekijk soldeerbouten voor montage

Toepassingen
• Repareren van 6,35 mm audiokabels
• Zelf maken van stereo audiokabels
• Aansluiten van audioapparatuur op versterkers of mixers
• Gebruik bij studioapparatuur en muziekinstrumenten

Soorten jack-connectoren
6,3 mm jack: een grotere jack-connector die voornamelijk wordt gebruikt bij professionele audioapparatuur, muziekinstrumenten en studio-installaties.
3,5 mm jack: een kleinere jack-connector die veel wordt toegepast bij consumentenelektronica zoals smartphones, laptops, tablets en draagbare audioapparaten.
2,5 mm jack: een compacte jack-connector die wordt toegepast bij headsets, portofoons en gespecialiseerde audioapparatuur.

Uitleg jack-configuraties
TS (Tip-Sleeve): een jack-configuratie met twee contactpunten voor mono-audiosignalen.
TRS (Tip-Ring-Sleeve): een jack-configuratie met drie contactpunten voor stereo-audiosignalen.
TRRS (Tip-Ring-Ring-Sleeve): een jack-configuratie met vier contactpunten waarmee naast stereo-audio ook een microfoonsignaal kan worden verzonden.

Uitleg audiosignalen
Stereo-audio: een audiosysteem waarbij twee afzonderlijke kanalen worden gebruikt: een linker- en rechterkanaal.
Mono-audio: een audiosysteem waarbij slechts één audiokanaal wordt gebruikt.

Uitleg keurmerken
CE: geeft aan dat het product voldoet aan Europese richtlijnen voor veiligheid, gezondheid en milieubescherming.
RoHS: Europese richtlijn die het gebruik van gevaarlijke stoffen zoals lood, kwik en cadmium beperkt.
REACH: Europese regelgeving voor registratie en controle van chemische stoffen in producten.
WEEE: richtlijn voor inzameling en recycling van elektrische en elektronische apparatuur.
