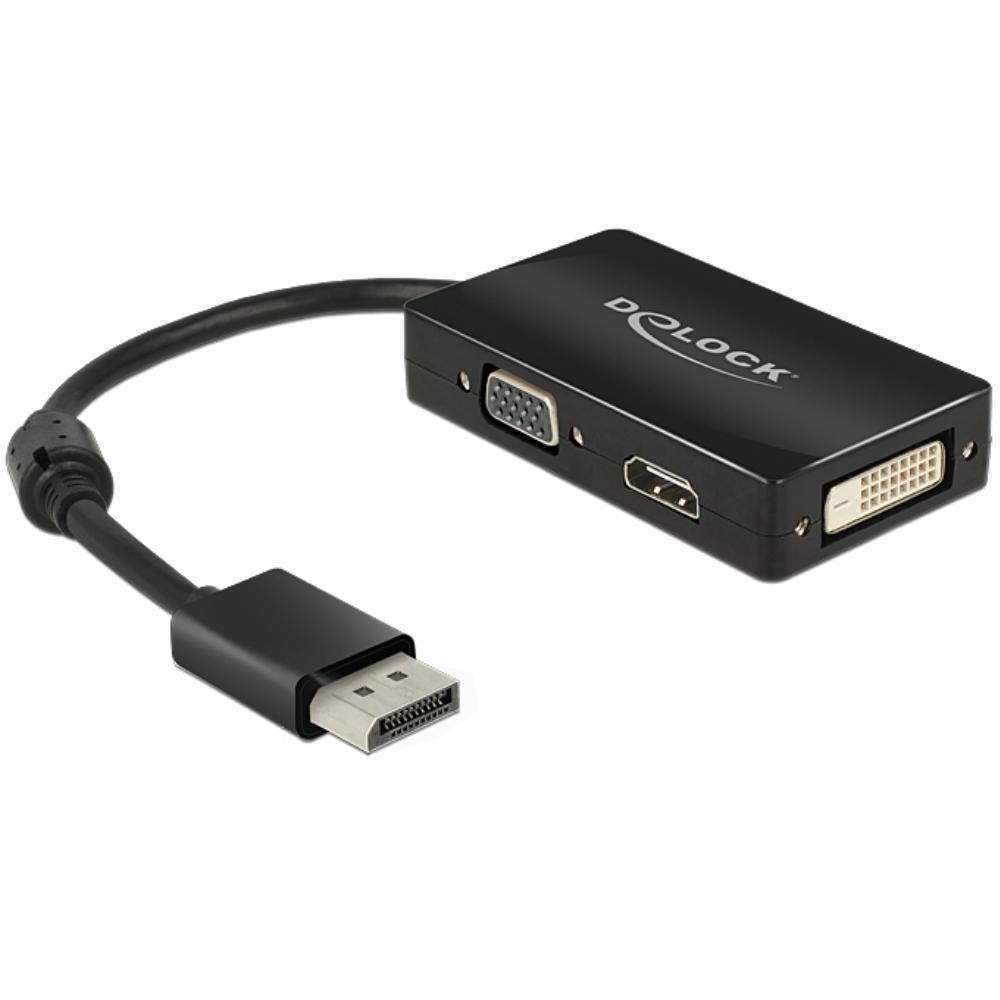

DisplayPort multiport verloopstekker

Deze DisplayPort naar VGA / HDMI / DVI adapter wordt gebruikt voor het aansluiten van verschillende soorten beeldschermen op een apparaat met DisplayPort aansluiting, zoals een computer of laptop.

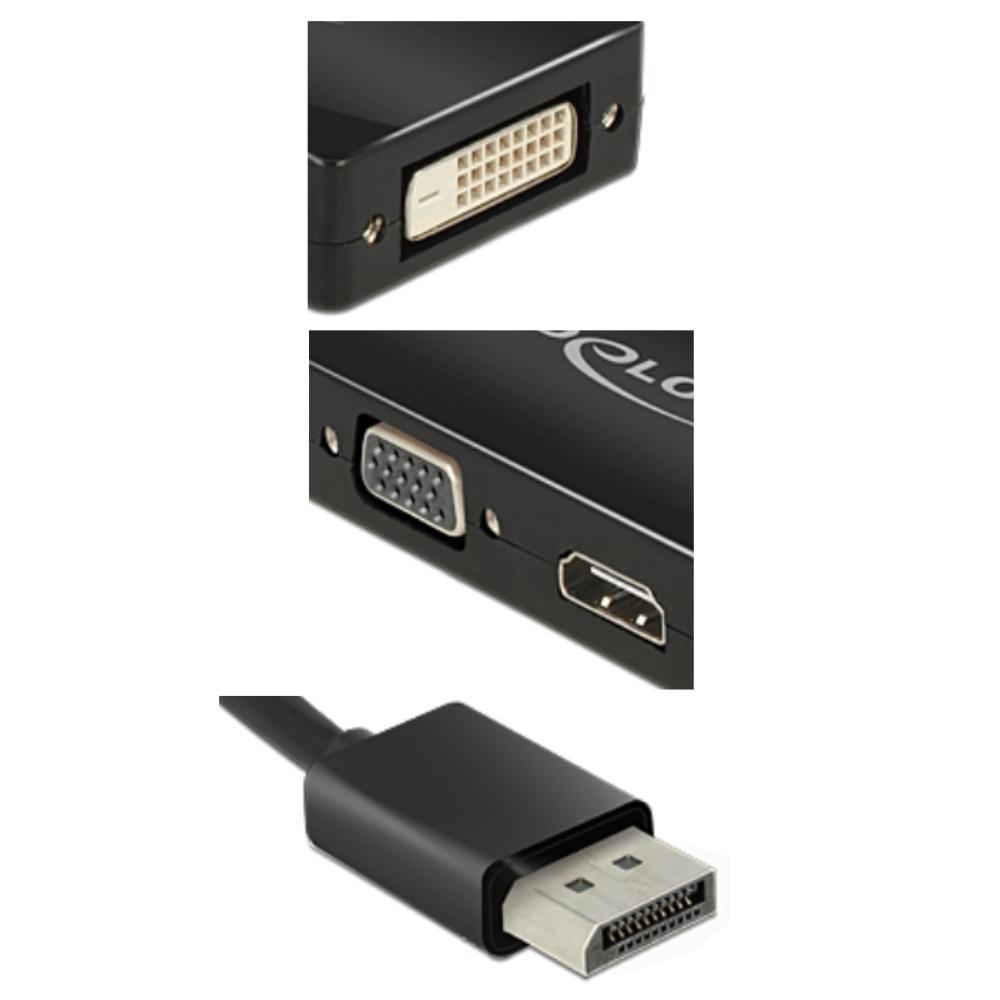

De adapter beschikt over een DisplayPort male aansluiting en drie uitgangen: VGA female, HDMI female en DVI-I female (24+5).
Er kan slechts één uitgang tegelijk gebruikt worden.
De adapter werkt als passieve omzetting (DP++) en is alleen geschikt voor apparaten met DisplayPort++ ondersteuning.
De signaalrichting is DisplayPort (bron) naar VGA / HDMI / DVI (scherm) en niet omgekeerd.
De maximale resolutie via HDMI bedraagt 3840 x 2160 @ 60 Hz.
De maximale resolutie via DVI en VGA bedraagt 1920 x 1200 @ 60 Hz.
Ondanks de DVI-I aansluiting wordt alleen een digitaal DVI-D signaal doorgegeven. VGA werkt via de aparte VGA uitgang.
De adapter is voorzien van een ferrietkern voor het verminderen van storingen.

Specificaties
Merk: Delock
Type product: DisplayPort naar VGA / HDMI / DVI adapter
Connector 1: DisplayPort male
Connector 2: VGA female
Connector 3: HDMI female
Connector 4: DVI-I female (24+5)
Werkelijk DVI signaaltype: DVI-D Single Link digitaal
Analoog signaal via DVI: nee
VGA uitgang: analoog
Signaalrichting: DisplayPort naar VGA / HDMI / DVI
Type omzetting: passief (DP++)
DisplayPort versie: 1.2
Maximale resolutie HDMI: 3840 x 2160 @ 60 Hz
Maximale resolutie DVI / VGA: 1920 x 1200 @ 60 Hz
Chipset: ANX9833, PS8339B
Stroomverbruik: 100 mW
Kabellengte: 16 cm
Keurmerken: CE, WEEE

Gebruikte termen
DisplayPort: een digitale video-interface voor het aansluiten van computers op monitoren.
DisplayPort++ (DP++): een DisplayPort aansluiting die ook HDMI- en DVI-signalen kan uitsturen, waardoor passieve adapters gebruikt kunnen worden.
Passieve adapter: een adapter zonder actieve elektronica die gebruik maakt van de signaaloutput van het bronapparaat.
HDMI: een digitale interface voor audio- en videosignalen met hoge resolutie.
DVI-D: een digitale video-interface voor uitsluitend digitale signalen.
DVI-I: een connectorvorm die digitaal en analoog kan combineren, maar waarbij niet altijd beide signalen aanwezig zijn.
VGA: een analoge video-interface voor oudere beeldschermen.
Resolutie: het aantal pixels dat wordt weergegeven op een scherm.
CE: Europese conformiteitsmarkering.
WEEE: richtlijn voor recycling van elektronische apparatuur.

Uitleg DVI versies
DVI-D: alleen digitaal.
DVI-I: digitaal + analoog (indien bedraad).
DVI-A: alleen analoog.
Single Link: tot 1920 x 1200.
Dual Link: hogere bandbreedte voor hogere resoluties.

Pin bezetting
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
