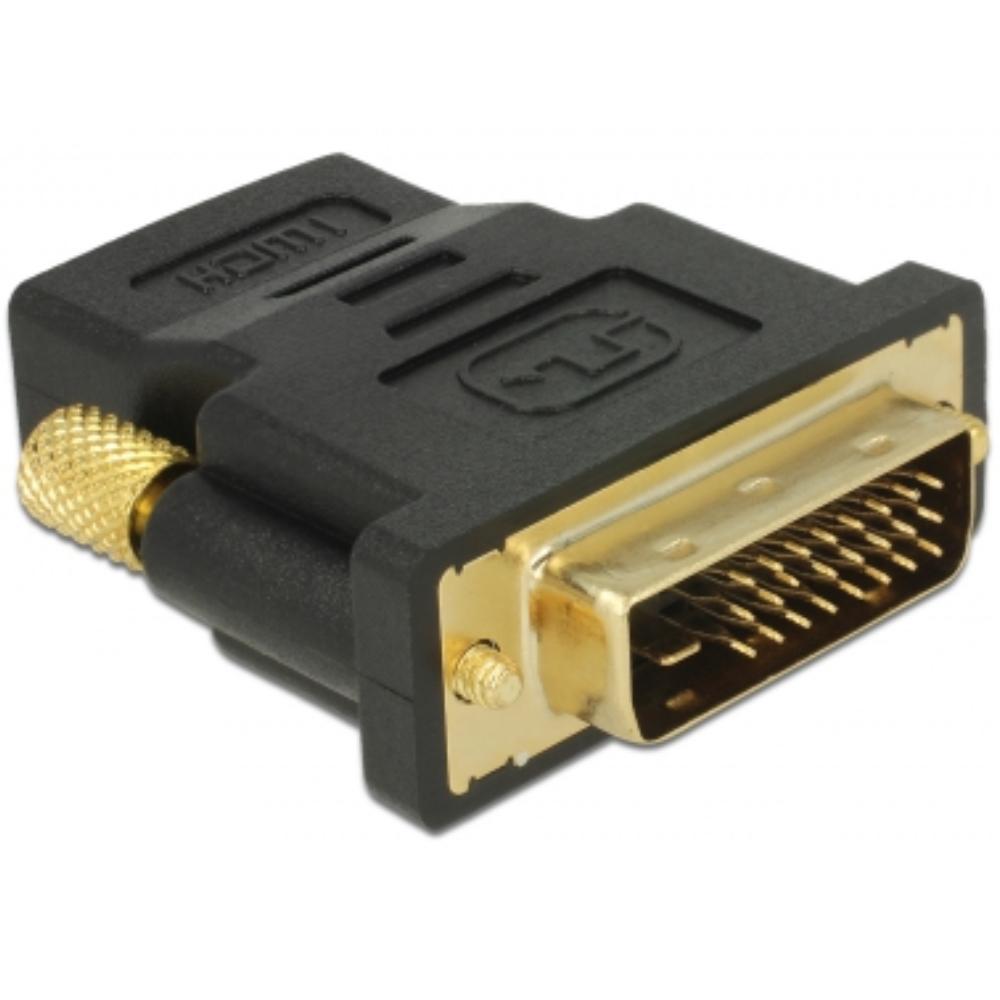

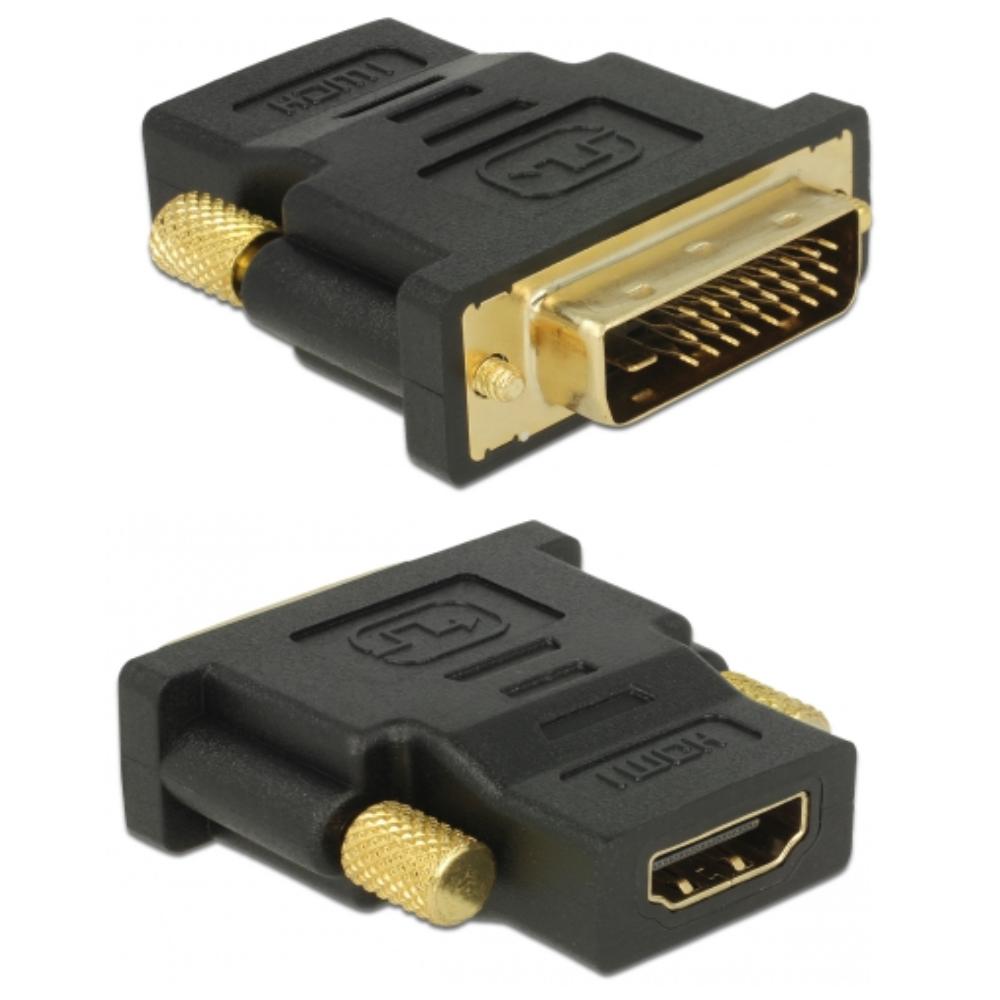

DVI-D naar HDMI verloopstekker

Deze DVI-D naar HDMI adapter wordt gebruikt voor het verbinden van apparaten met een DVI-D aansluiting en een HDMI aansluiting, zoals computers, monitoren en projectoren.
De adapter beschikt over een DVI-D male aansluiting (24+1) en een HDMI female aansluiting en transporteert digitale videosignalen.
De adapter werkt bidirectioneel en kan worden gebruikt voor zowel DVI naar HDMI als HDMI naar DVI.
Audio wordt niet ondersteund via DVI en moet apart worden aangesloten indien nodig.
De adapter ondersteunt resoluties tot 3840 x 2160 @ 60 Hz, afhankelijk van het aangesloten systeem en beeldscherm.
Ondanks de Dual Link aansluiting wordt het signaal doorgaans als Single Link doorgegeven bij gebruik met HDMI.
De adapter is geschikt voor het realiseren van digitale beeldverbindingen zonder signaalomzetting.
De connectoren zijn voorzien van vergulde contacten en schroefbevestiging voor een stabiele aansluiting.

Specificaties
Merk: Delock
Type product: DVI-D naar HDMI adapter
Connector 1: DVI-D male (24+1)
Connector 2: HDMI female
Configuratie: Dual Link behuizing
Werkelijk signaaltype: DVI-D digitaal
Analoog signaal: nee
Signaalrichting: bidirectioneel
Maximale resolutie: 3840 x 2160 @ 60 Hz
Contacten: verguld
Garantie: 5 jaar
Keurmerken: CE, WEEE

Gebruikte termen
DVI-D: een digitale video-interface die uitsluitend digitale signalen transporteert.
HDMI: een digitale interface voor audio- en videosignalen.
Dual Link: een connector met extra pinnen voor hogere bandbreedte, maar niet actief bij HDMI naar DVI overdracht.
Single Link: een configuratie geschikt voor resoluties tot 1920 x 1200.
Resolutie: het aantal pixels dat wordt weergegeven op een scherm.
Bidirectioneel: het signaal kan in beide richtingen worden gebruikt zonder omzetting.
CE: Europese conformiteitsmarkering.
WEEE: richtlijn voor recycling van elektronische apparatuur.

Uitleg DVI versies
DVI-D: alleen digitaal.
DVI-I: digitaal + analoog.
DVI-A: alleen analoog.
Single Link: tot 1920 x 1200.
Dual Link: tot 2560 x 1600.

Pin bezetting
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
