HDMI D micro naar DVI-D kabel

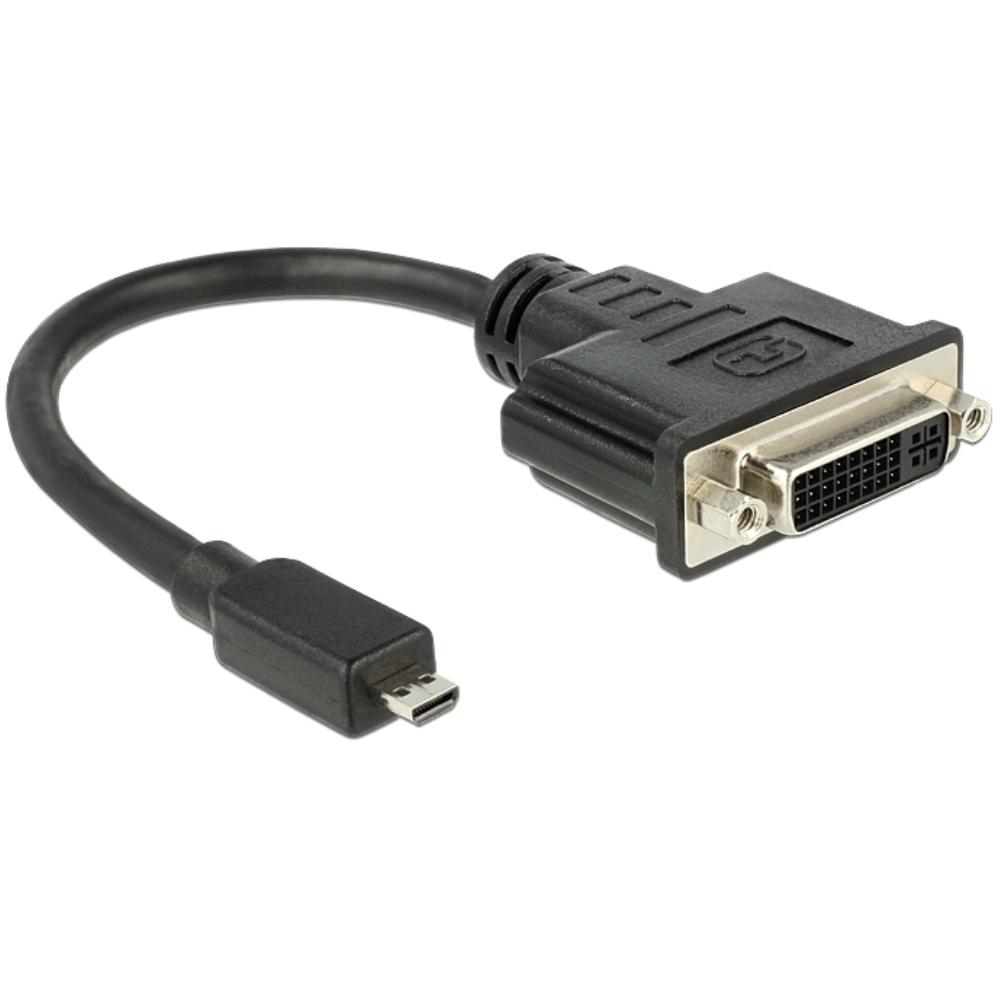

Micro HDMI naar DVI-D Female Adapterkabel
Deze adapterkabel van Delock is bedoeld voor het aansluiten van een DVI-monitor op een apparaat met een Micro-HDMI aansluiting (Type D), zoals een smartphone, camera of ander compact apparaat. De adapter maakt het mogelijk om een digitaal videosignaal via HDMI om te zetten naar DVI voor beeldweergave op compatibele monitoren.

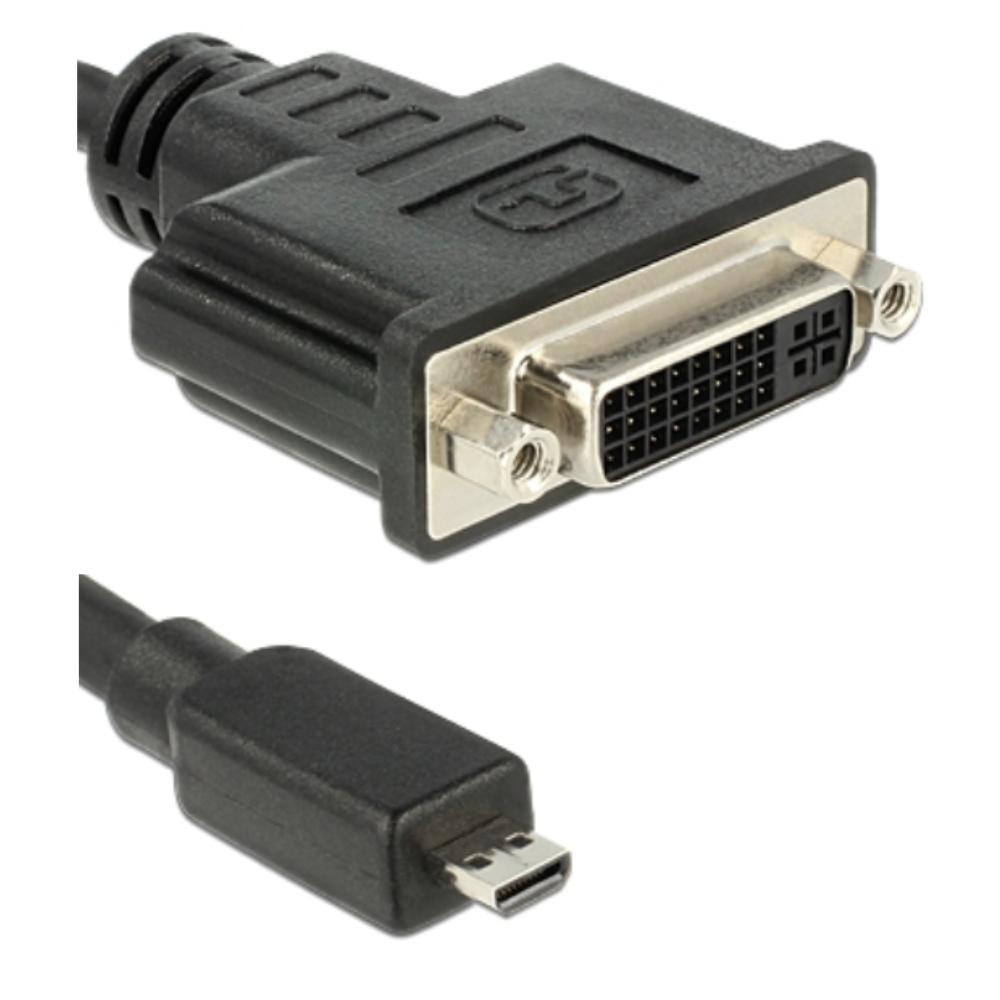

Micro HDMI (Type D) aansluiting
De Micro-HDMI connector (Type D) is een compacte 19-pins HDMI-aansluiting die wordt toegepast op draagbare apparaten. Deze aansluiting transporteert een digitaal videosignaal via HDMI.

DVI-D (24+5) female aansluiting
De adapter is voorzien van een DVI-D female aansluiting met schroefbevestiging voor een stabiele en vaste verbinding met een DVI-kabel. De aansluiting ondersteunt uitsluitend digitale videosignalen.

Signaaloverdracht
De adapter werkt met een vaste signaalrichting van HDMI naar DVI. Dit maakt het mogelijk om een DVI-display aan te sluiten op een Micro-HDMI uitgang. Audio-overdracht wordt niet ondersteund, aangezien DVI alleen videosignalen transporteert.

Gebruik
Geschikt voor het aansluiten van een DVI-monitor op een apparaat met een Micro-HDMI uitgang, bijvoorbeeld voor beeldweergave bij werkplekken, presentaties of vaste opstellingen waarbij HDMI-bron en DVI-display gecombineerd worden.

Uitvoering
De adapterkabel is uitgevoerd met koperen geleiders en een flexibele kabelconstructie. De DVI-connector is voorzien van schroefmoeren voor een stevige montage. Het signaalpad is passief en bevat geen actieve elektronica of signaalversterking.

Specificaties
• Merk: Delock
• Producttype: Micro HDMI naar DVI-D adapterkabel
• Aansluiting 1: Micro HDMI Type D 19-pins male
• Aansluiting 2: DVI-D 24+5 female (uitsluitend digitaal)
• Signaalrichting: HDMI input > DVI output
• Ondersteund signaal: digitaal video
• Audio-ondersteuning: nee
• Binnengeleider: koper
• AWG: 32
• Connectorbevestiging: schroefmoeren aan DVI-zijde
• Signaalpad: passief
• Lengte: ca. 20 cm (inclusief connectoren)

Systeemvereisten
• Apparatuur met een vrije Micro HDMI Type D uitgang
• Beeldscherm met DVI-D ingang

Uitleg gebruikte termen
• Micro HDMI (Type D): Compacte 19-pins HDMI-aansluiting voor draagbare apparaten.
• DVI-D: Digitale DVI-standaard voor overdracht van uitsluitend digitale videosignalen.
• 24+5: Fysieke pinbezetting van de DVI-connector waarbij alleen de digitale pinnen actief zijn.
• Signaalrichting: Vastgestelde richting waarin het signaal wordt overgedragen; omgekeerd gebruik is niet mogelijk.
• Passieve adapterkabel: Adapter zonder actieve elektronica of signaalversterking.
• AWG: American Wire Gauge, maatvoering voor de dikte van de aders in de kabel.
