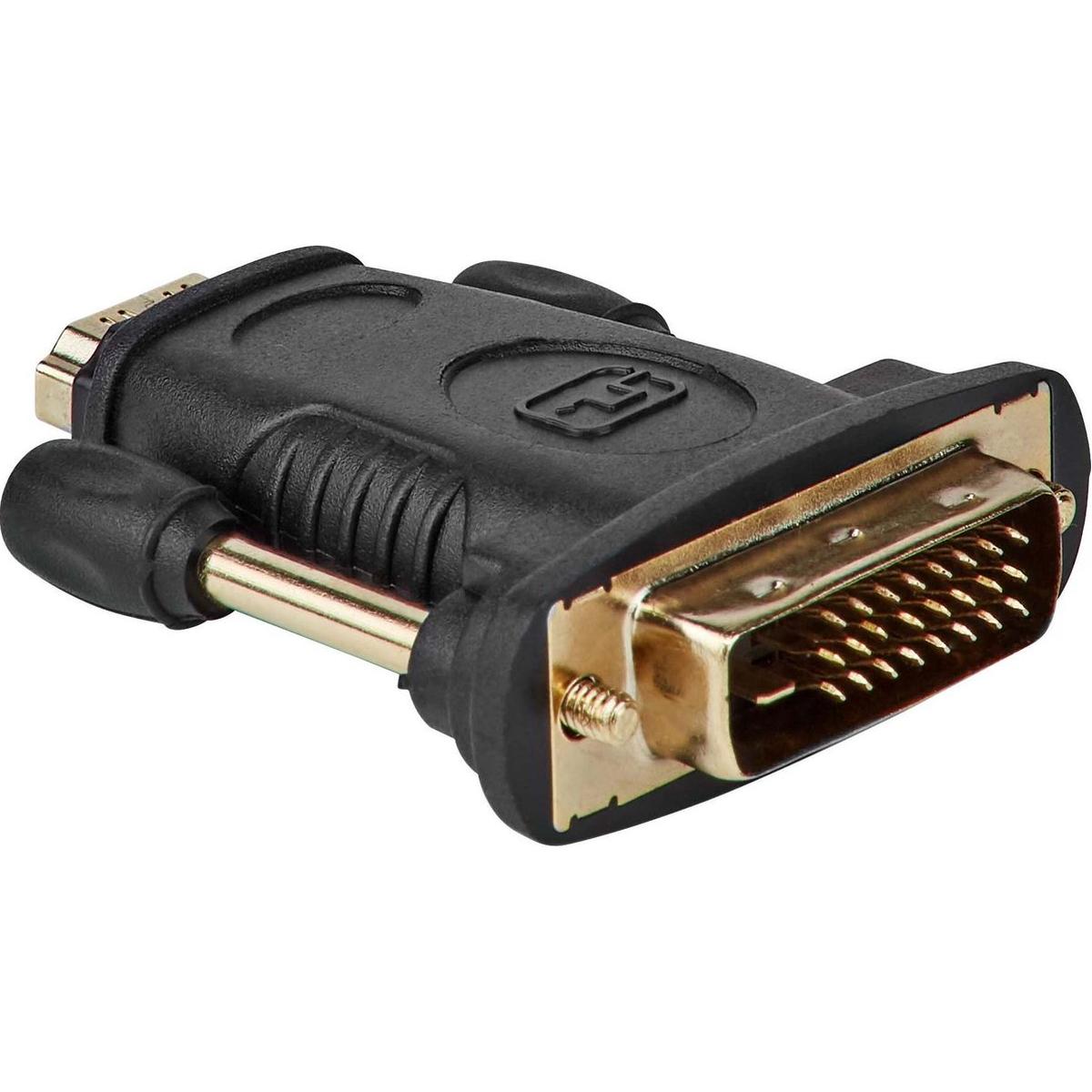

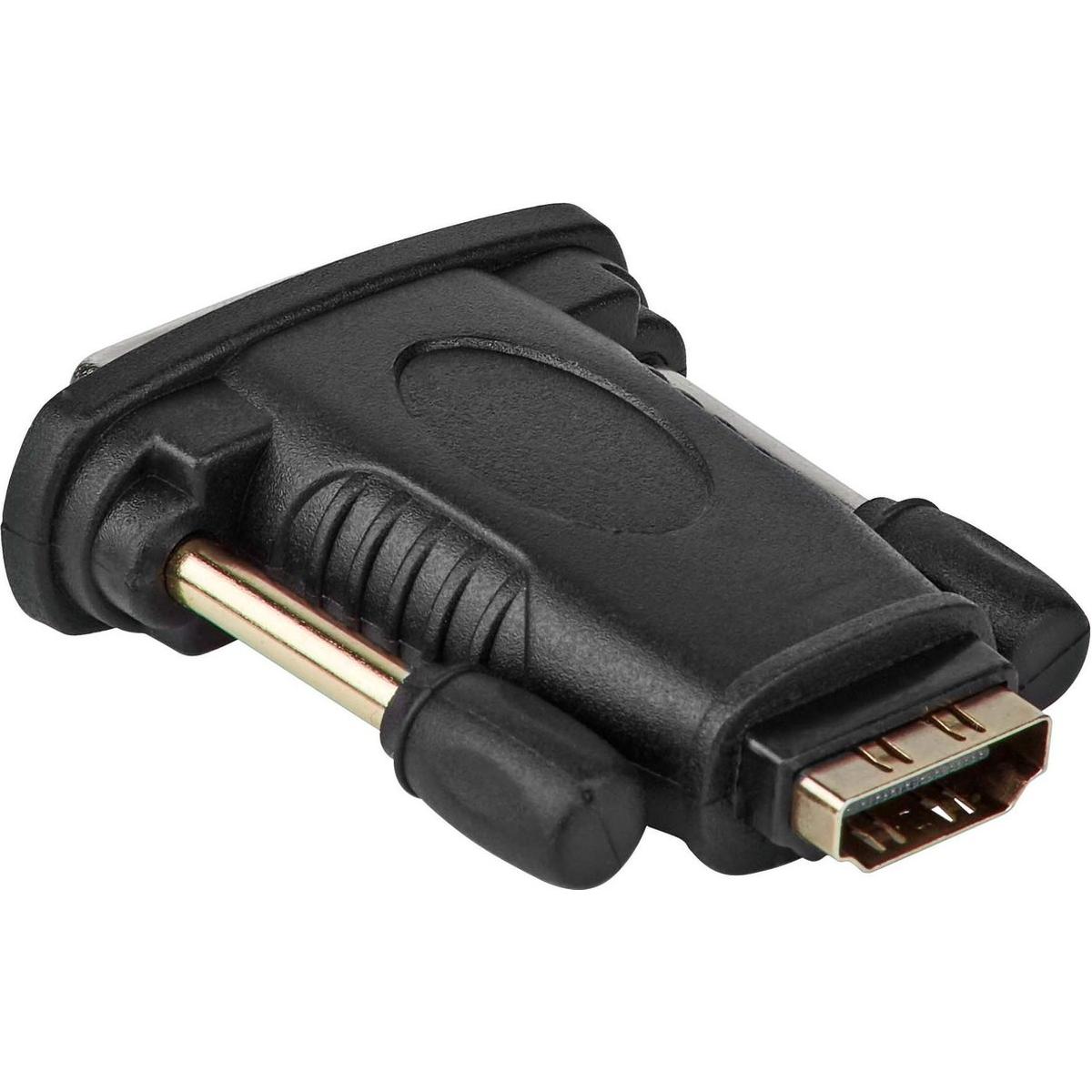

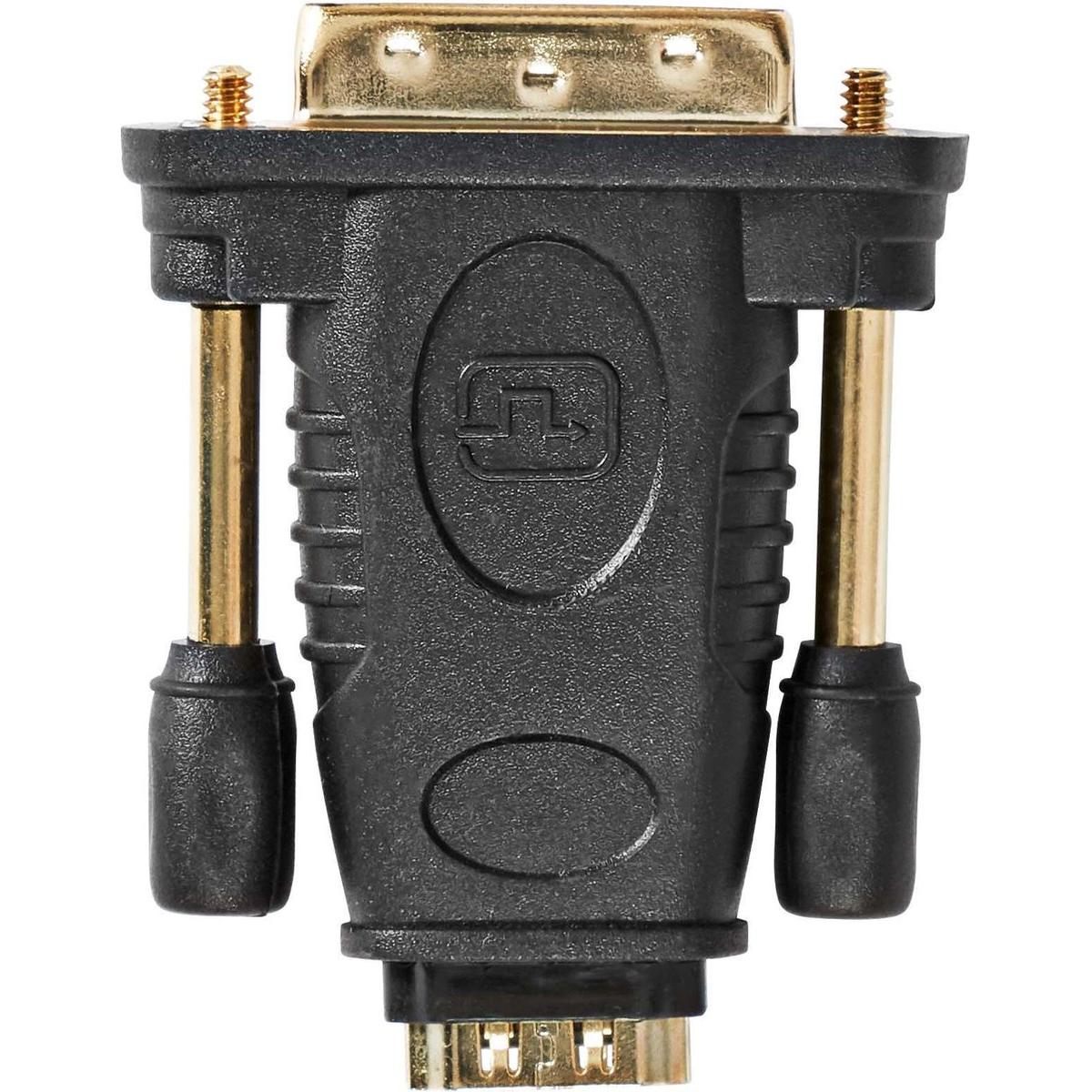

HDMI naar DVI-D verloopstekker

Deze HDMI naar DVI-D adapter wordt gebruikt voor het verbinden van een apparaat met HDMI aansluiting met een DVI beeldscherm, zoals een monitor.
De adapter beschikt over een HDMI female aansluiting en een DVI-D male aansluiting (24+1) en transporteert digitale videosignalen.
De adapter kan worden gebruikt in beide richtingen: HDMI naar DVI en DVI naar HDMI.
Audio wordt niet ondersteund via DVI en moet apart worden aangesloten indien nodig.
De adapter ondersteunt resoluties tot 1920 x 1080 @ 60 Hz.
Ondanks de Dual Link aansluiting wordt het signaal doorgaans als Single Link doorgegeven.
De adapter is geschikt voor het realiseren van digitale beeldverbindingen zonder signaalomzetting.
De connectoren zijn voorzien van vergulde contacten voor een betrouwbare verbinding.

Specificaties
Merk: ALLTEQ
Type product: HDMI naar DVI-D adapter
Connector 1: HDMI A female
Connector 2: DVI-D male (24+1)
Configuratie: Dual Link behuizing
Werkelijk signaaltype: DVI-D digitaal
Analoog signaal: nee
Signaalrichting: bidirectioneel
HDMI versie: 1.4 High Speed
Maximale resolutie: 1920 x 1080 @ 60 Hz
Contacten: verguld
Keurmerken: CE, WEEE

Gebruikte termen
HDMI: een digitale interface voor audio- en videosignalen.
DVI-D: een digitale video-interface die uitsluitend digitale signalen transporteert.
Dual Link: een connector met extra pinnen voor hogere bandbreedte, maar niet actief bij HDMI naar DVI overdracht.
Single Link: een configuratie geschikt voor resoluties tot 1920 x 1200.
Resolutie: het aantal pixels dat wordt weergegeven op een scherm.
Bidirectioneel: het signaal kan in beide richtingen worden gebruikt zonder omzetting.
CE: Europese conformiteitsmarkering.
WEEE: richtlijn voor recycling van elektronische apparatuur.

Uitleg DVI versies
DVI-D: alleen digitaal.
DVI-I: digitaal + analoog.
DVI-A: alleen analoog.
Single Link: tot 1920 x 1200.
Dual Link: tot 2560 x 1600.

Pin bezetting
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
