Glasvezel kabel - Multimode - OM1

Deze glasvezel patchkabel is bedoeld voor het maken van een korte verbinding tussen een passieve glasvezelinterface en een actieve netwerkpoort binnen een gestructureerde bekabelingsomgeving volgens ISO IEC 11801.

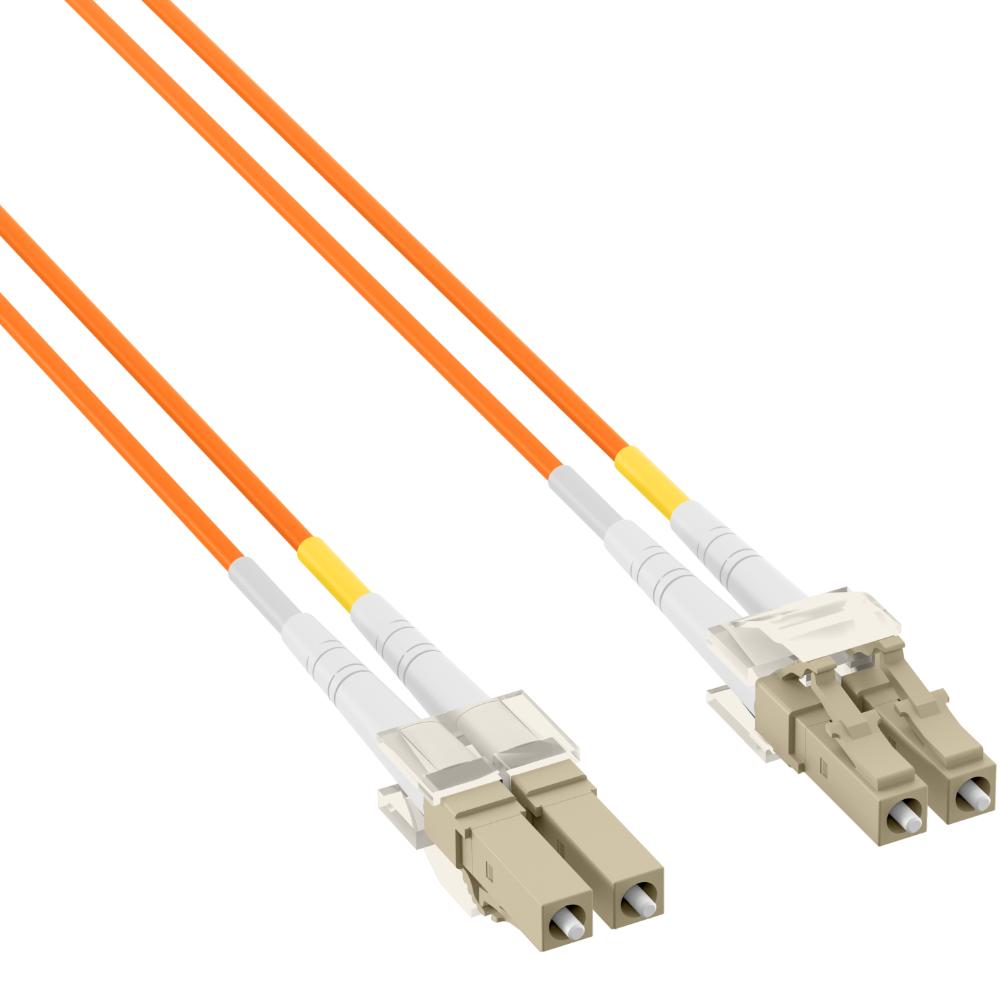

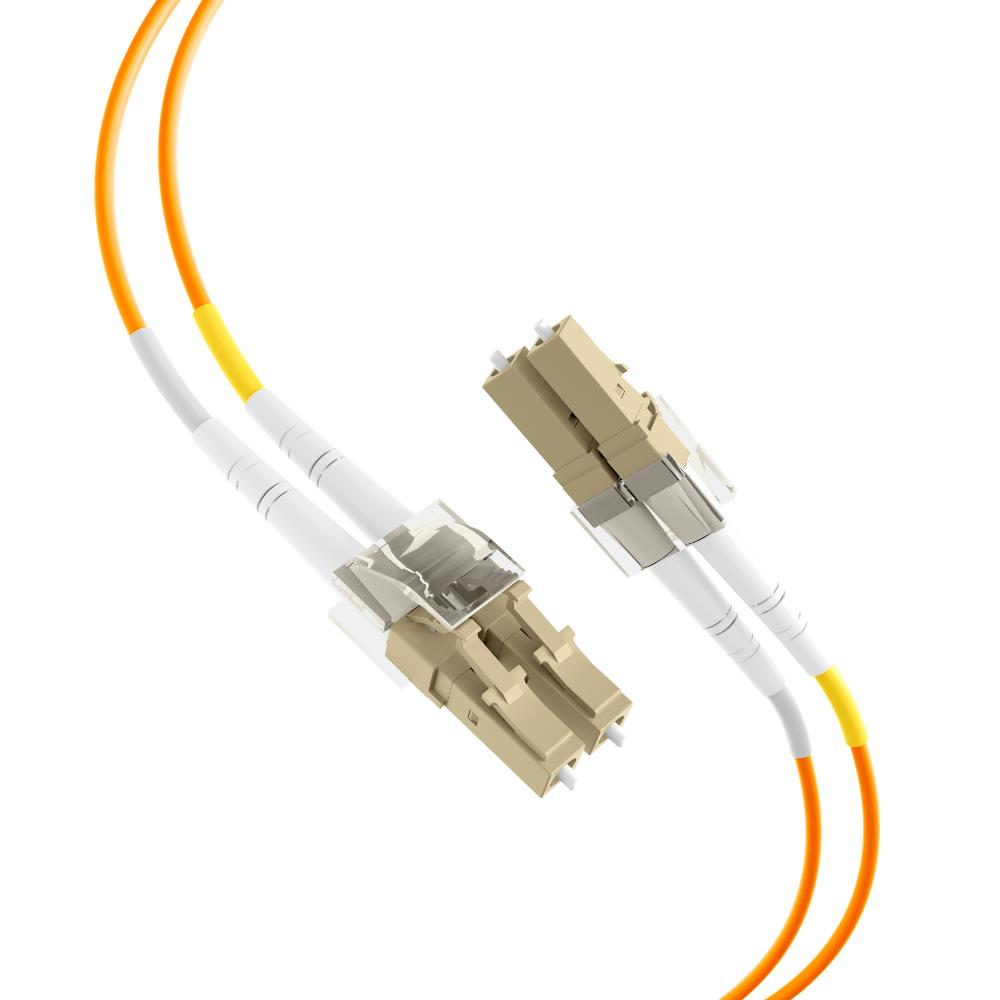

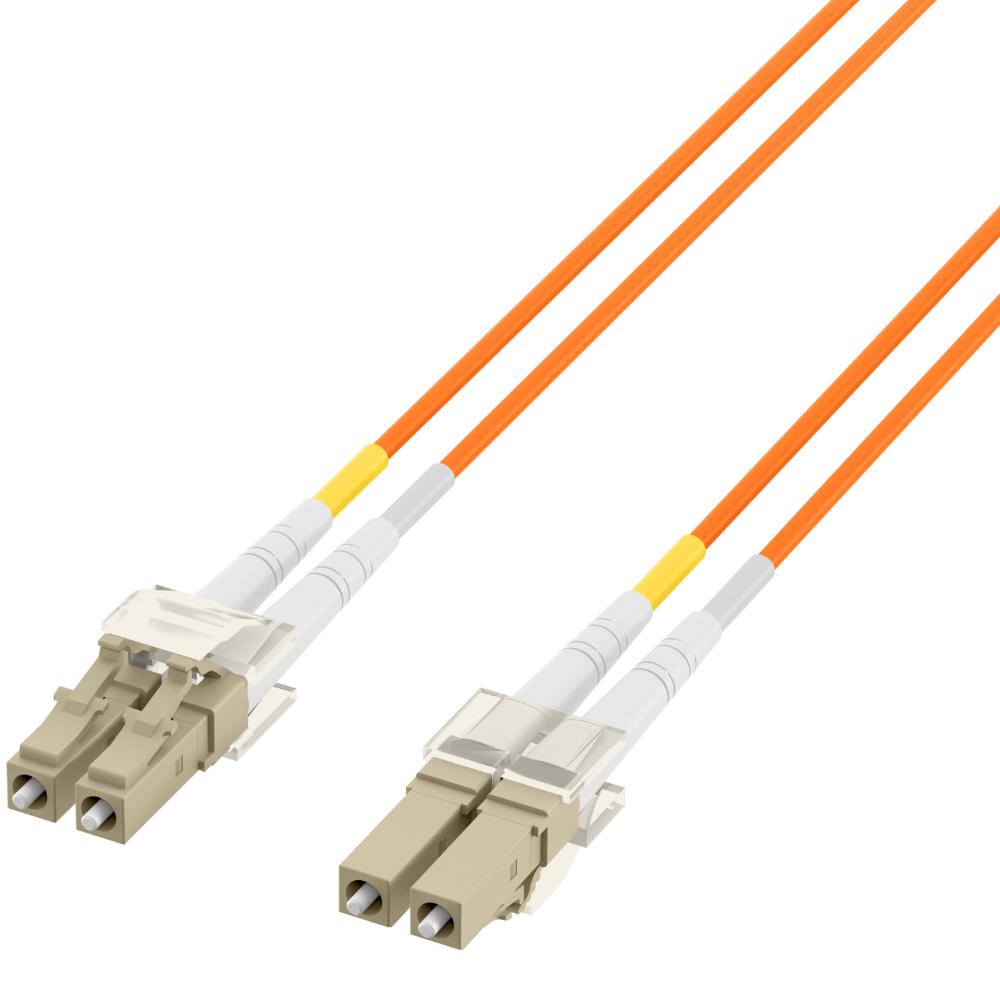

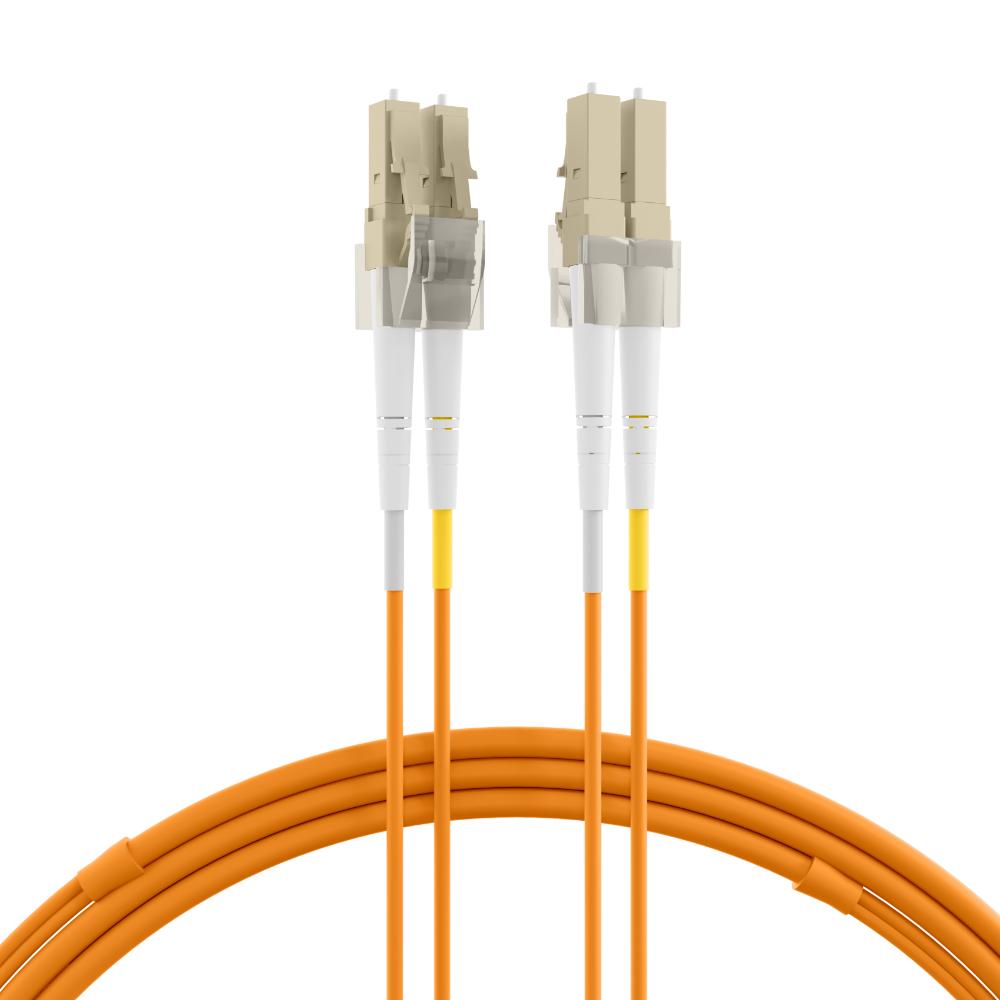

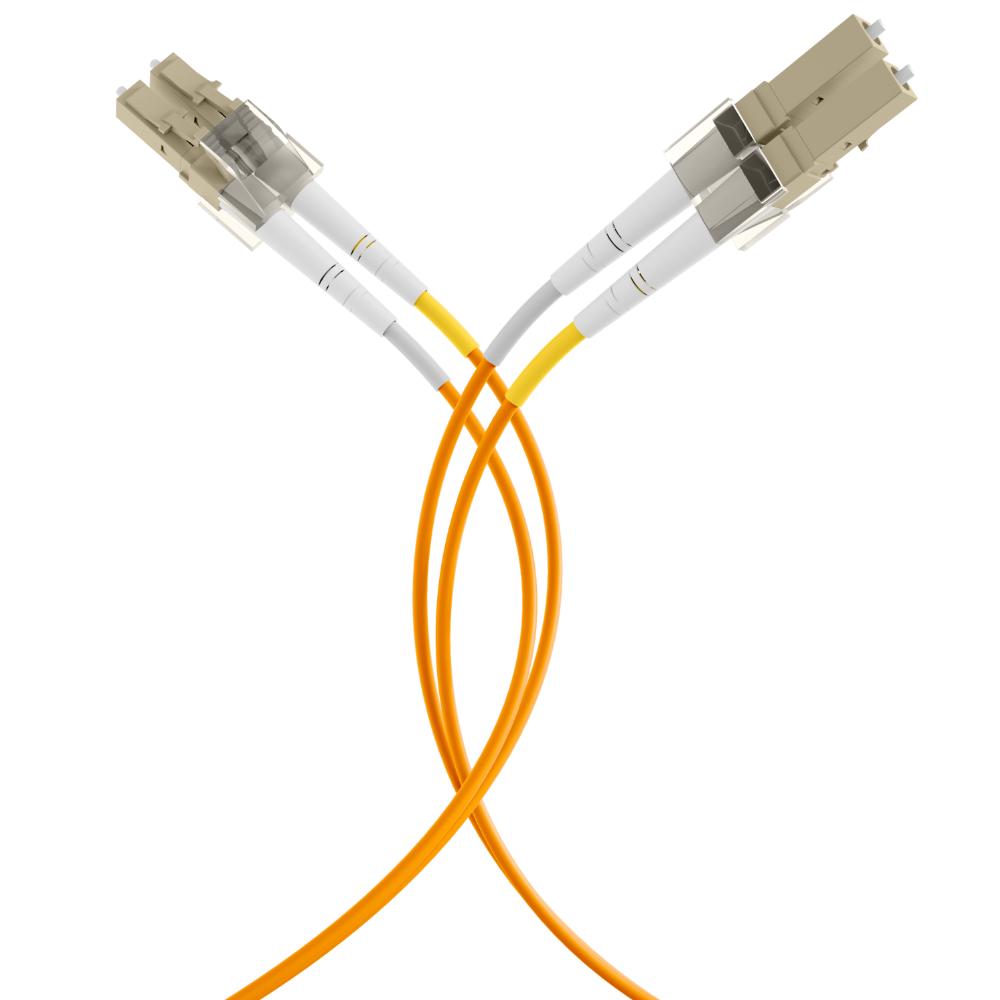

De kabel is uitgevoerd als een duplex verbinding met 2× LC-duplex connectoren en is geschikt voor multimode OM1 toepassingen.
De aansluiting betreft een LC-LC glasvezelverbinding en is geschikt voor gebruik met standaard glasvezelapparatuur zoals switches, SFP-modules en patchpanelen.
De LSZH mantel maakt de kabel geschikt voor installaties waar lage rookontwikkeling en halogeenvrij materiaal vereist zijn.

Specificaties
• Type kabel glasvezel patchkabel
• Uitvoering duplex voor gelijktijdige zending en ontvangst
• Vezeltype multimode 62,5/125 µm
• Categorie OM1
• Aantal vezels 2
• Connector zijde 1 2× LC-duplex
• Connector zijde 2 2× LC-duplex
• Connector standaard IEC 61754-20
• Connector afwerking UPC
• Connector materiaal keramische ferrule
• Kabeltype I-V(ZN)H
• Kabeldiameter 2,0 mm
• Mantelmateriaal LSZH
• Mantelconstructie zip-twin
• Mantelkleur oranje
• Trekontlasting aramidegaren
• Maximale trekkracht 160 N
• Buigradius dynamisch 20× OD
• Buigradius statisch 10× OD
• Bedrijfstemperatuur −20 tot 75 °C
• Opslagtemperatuur −20 tot 85 °C
• Kwaliteitsklasse multimode A/1
• EMI-immuniteit volledige ongevoeligheid voor elektrische en elektromagnetische interferentie
• Test 100% getest met individueel meetrapport

IEC-normen
• IEC 60793-2 specificatie van glasvezelkern en kabelconstructie
• IEC 61754-20 definitie van LC-connectorinterface
• IEC 61753-222-2 prestatieklasse A/1 voor multimode connectoren
• IEC 60754-1 halogeenvrije eigenschappen
• IEC 61034-1 lage rookontwikkeling

EN-normen
• EN 50265-2-1 vlamvertragend gedrag van kabelmantels
• EN 50267-2-3 halogeenvrije mantelmaterialen

Uitleg van termen
• 2× LC-duplex twee LC-connectoren per zijde voor een volledige duplex glasvezelverbinding
• Duplex twee afzonderlijke glasvezels waarbij één vezel zendt en de andere ontvangt
• Zip-twin kabelconstructie waarbij twee glasvezels parallel zijn verbonden voor overzichtelijke installatie
• Multimode 62,5/125 µm glasvezeltype met bredere kern voor korte tot middellange afstanden
• LSZH mantelmateriaal met lage rookontwikkeling en zonder halogeenhoudende stoffen
• Keramische ferrule precisiehouder die de glasvezel exact centreert voor lage demping en hoge betrouwbaarheid
• EMI-immuniteit signaaloverdracht via licht zonder beïnvloeding door elektrische stromen en magnetische velden
• Buigradius minimale kabelkromming om microbuigingen, extra demping en vezelschade te voorkomen
• Buigradius statisch minimale buiging nadat de kabel is geïnstalleerd en vast ligt
• Buigradius dynamisch minimale buiging tijdens installatie of beweging van de kabel
• Aramidegaren interne trekontlasting voor mechanische stabiliteit
• A/1 kwaliteitsklasse hoogste kwaliteitsklasse voor multimode connectoren met strikte eisen aan demping en geometrie
• UPC vlak gepolijste connectorafwerking die lage reflectie en stabiele signaaloverdracht biedt bij multimode glasvezel
• I-V(ZN)H kabeltype Europese aanduiding voor halogeenvrije glasvezelkabel met lage rookontwikkeling voor binneninstallaties



Algemene uitleg over glasvezel-kabels
• LC compacte glasvezelconnector met klikvergrendeling voor hoge poortdichtheid in netwerkapparatuur
• SC rechthoekige glasvezelconnector met push-pull vergrendeling voor patchpanelen en gebouwbekabeling
• ST ronde glasvezelconnector met bajonetvergrendeling voor oudere installaties en industriële omgevingen
• FC glasvezelconnector met schroefvergrendeling voor meet- en industriële toepassingen

• Simplex enkele glasvezel voor gegevensoverdracht in één richting
• Duplex twee glasvezels voor gelijktijdige communicatie in beide richtingen

• Multimode glasvezel glasvezeltype voor korte tot middellange afstanden binnen gebouwen en datacenters
• Singlemode glasvezel glasvezeltype voor lange afstanden en backboneverbindingen

Uitleg OM-categorieën
• OM1 multimode glasvezel 62,5/125 µm, geschikt tot circa 275 m bij 1 Gb en tot ongeveer 33 m bij 10 Gb
• OM2 multimode glasvezel 50/125 µm, geschikt tot circa 550 m bij 1 Gb en tot ongeveer 82 m bij 10 Gb
• OM3 laser-geoptimaliseerde multimode glasvezel, geschikt tot circa 300 m bij 10 Gb en kortere afstanden bij 40 Gb en 100 Gb
• OM4 verbeterde laser-geoptimaliseerde multimode glasvezel, geschikt tot circa 400 m bij 10 Gb en tot ongeveer 150 m bij 40 Gb
• OM5 wideband multimode glasvezel, geschikt voor vergelijkbare afstanden als OM4 met ondersteuning voor meerdere golflengtes
