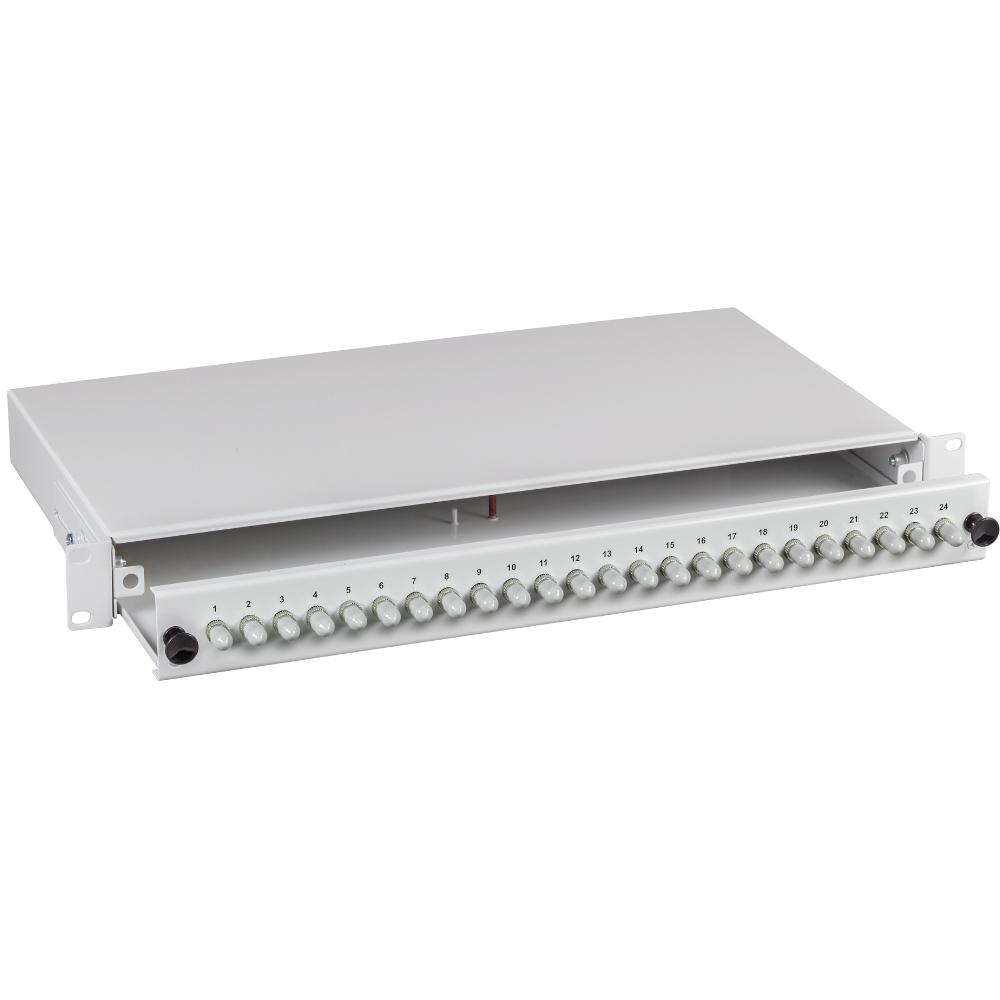

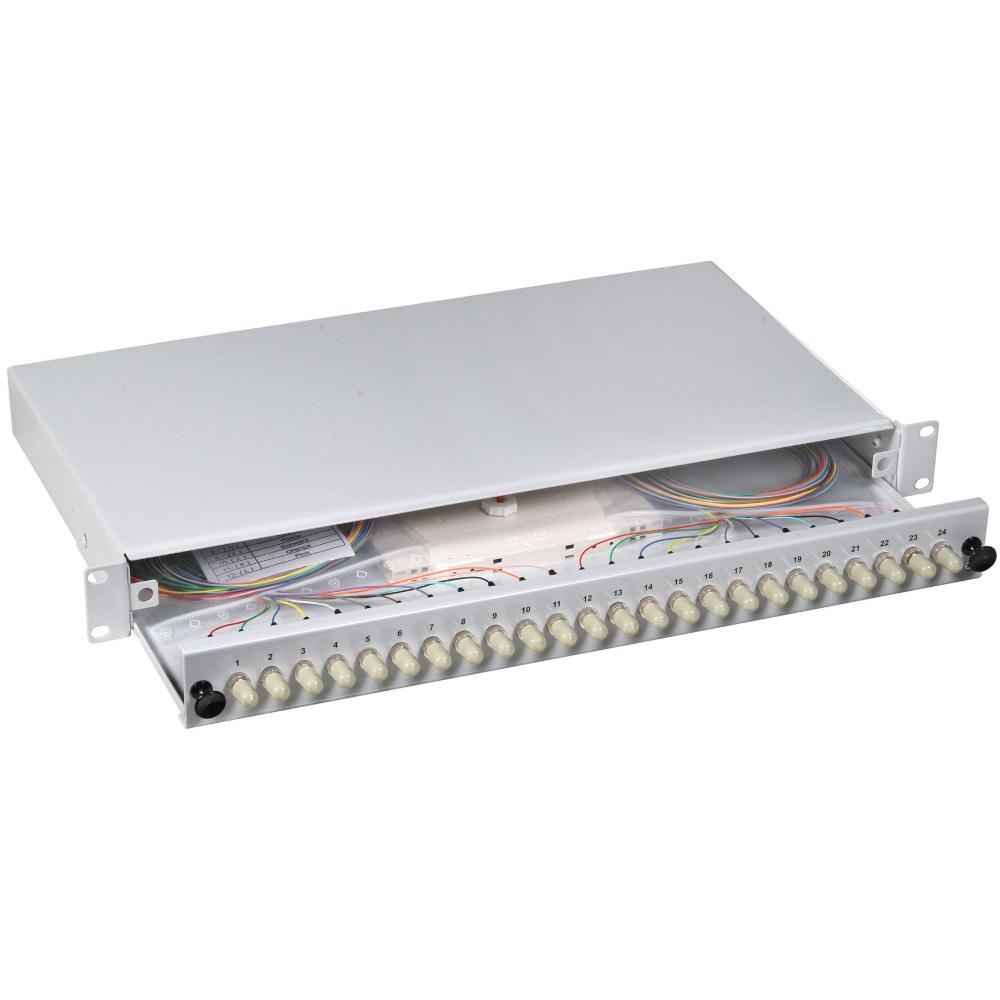

ST glasvezel splice box

Deze glasvezel splice box is bedoeld voor het organiseren en lassen van multimode glasvezelverbindingen binnen een 19 inch rackomgeving conform ISO IEC 11801.
De behuizing is volledig voorgemonteerd met 12 ST-metalen koppelingen en 12 OM2 pigtails, geschikt voor multimode 50/125 µm toepassingen.
De splice box is uitgevoerd als 1U rackunit (44,45 mm) en wordt gemonteerd in een 19 inch patchkast.
De geïntegreerde vezelgeleiding en splicevoorziening maken een overzichtelijke en veilige verwerking van lasverbindingen mogelijk.
De metalen behuizing is diepteverstelbaar en voorzien van achterzijde kabelinvoer inclusief PG16 wartel.

Specificaties
• Type glasvezel splice box compleet voorgemonteerd
• Rackhoogte 1U (44,45 mm)
• Montage 19 inch (482,6 mm) rackinbouw
• Uitvoering niet uittrekbaar
• Vezeltype multimode 50/125 µm
• Categorie OM2
• Aantal pigtails 12
• Aantal koppelingen 12 × ST simplex
• Koppelingstype ST
• Koppelingmateriaal metaal
• Pigtails voorbereid (niet niet afgemonteerd)
• Frontplaat aanwezig
• Behuizing metaal, diepteverstelbaar
• Kabelinvoer achterzijde inclusief 1 × PG16 wartel
• Vezelgeleiding 6 × zelfklevende vezelgeleiders
• Afmetingen (BxHxD) 483,0 × 44,5 × 244,0 mm

IEC-normen
• IEC 60793-2-10 specificatie van multimode glasvezel
• IEC 61754-2 definitie van ST-connectorinterface
• IEC 61300 testmethoden voor glasvezelconnectoren en componenten
• IEC 61753-222-2 prestatie-eisen multimode connectoren

Uitleg van termen
• Splice box behuizing voor het lassen en organiseren van glasvezelverbindingen
• Pigtail enkelzijdig afgemonteerde glasvezel voor fusielasverbindingen
• ST ronde glasvezelconnector met bajonetvergrendeling
• OM2 multimode categorie geschikt voor 1G tot circa 550 m en 10G tot circa 82 m
• PG16 kabelwartel voor trekontlasting en afdichting van kabelinvoer
• 1U rackhoogte van 44,45 mm binnen een 19 inch rack
• Fusielassen permanent verbinden van glasvezels door middel van smelten

Uitleg OM-categorieën (multimode glasvezel)
OM staat voor Optical Multimode en beschrijft de bandbreedteklasse van multimode glasvezel.
• OM1 62,5/125 µm – 1G tot circa 275 m.
• OM2 50/125 µm – 1G tot circa 550 m, 10G tot circa 82 m.
• OM3 laser-geoptimaliseerd – 10G tot circa 300 m bij 850 nm.
• OM4 verbeterde laser-geoptimaliseerde vezel – 10G tot circa 400–550 m bij 850 nm.
• OM5 wideband multimode geschikt voor SWDM-technologie.

Uitleg OS-categorieën (singlemode glasvezel)
OS staat voor Optical Singlemode en beschrijft de dempingsklasse van singlemode glasvezel.
• OS1 singlemode vezel voor binneninstallaties met typische demping ≤ 1,0 dB/km bij 1310 nm.
• OS2 low water peak singlemode vezel conform ITU-T G.652.D met typische demping ≤ 0,4 dB/km bij 1310 nm en ≤ 0,3 dB/km bij 1550 nm.

Algemene uitleg over glasvezelverdelers
• Glasvezelverdelers worden toegepast voor het structureren en beschermen van glasvezelverbindingen in rackomgevingen
• Lasbeheer voorkomt microbuigingen en optisch verlies in gelaste vezels
• Rackmontage zorgt voor centrale en overzichtelijke netwerkdistributie
