Energiemeter

Deze digitale 3-fase energiemeter voor DIN-railmontage is ontworpen om het elektriciteitsverbruik of de energieproductie van een driefasig systeem nauwkeurig te meten. De kWh-meter is geschikt voor toepassingen zoals zonnepaneelsystemen, laadpalen, warmtepompen en andere 3-fase installaties, waarbij inzicht in energiegebruik essentieel is voor kostenbeheersing en analyse.

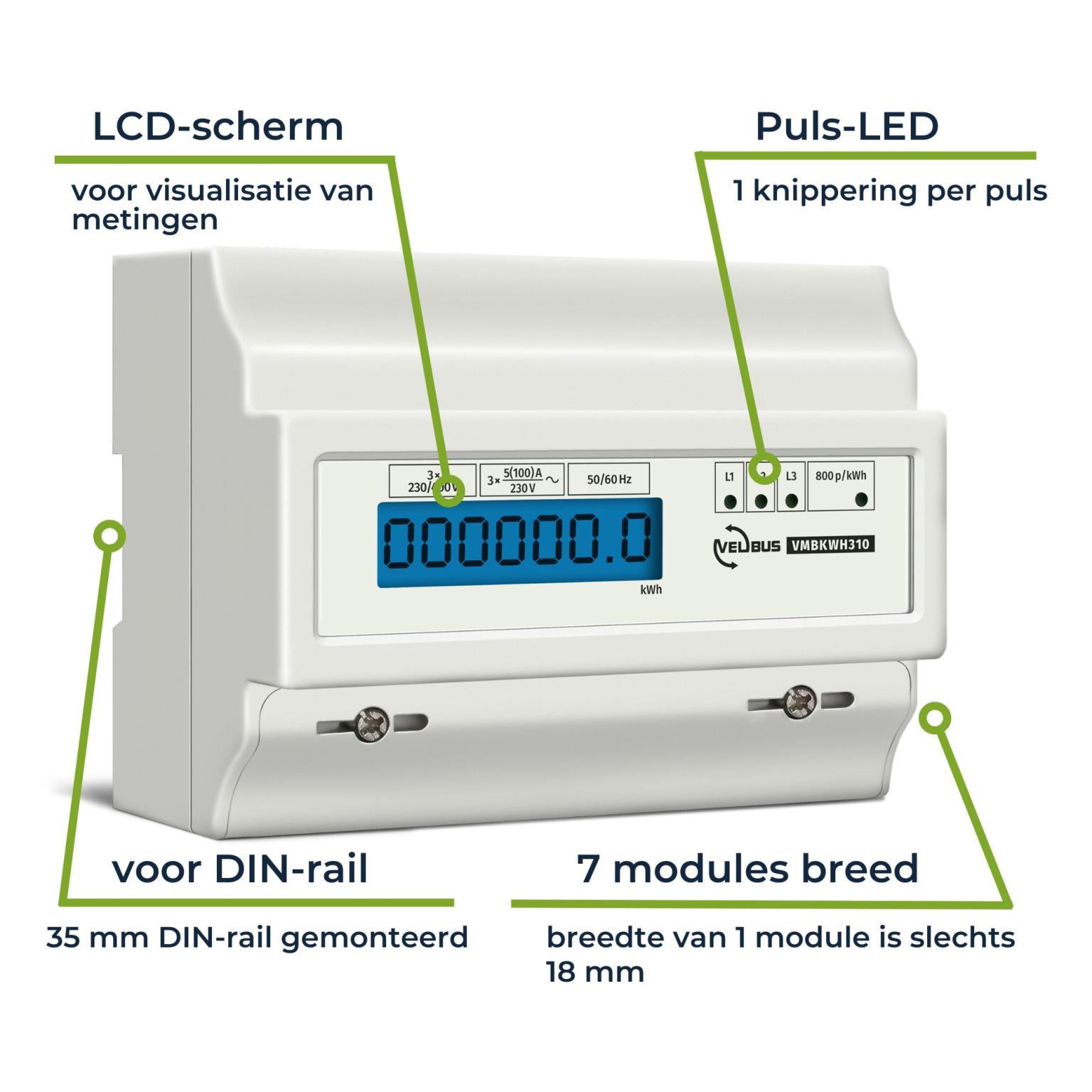

Direct inzicht via verlicht LCD-scherm
Het gemeten energieverbruik of de opgewekte energie wordt direct weergegeven op het duidelijke LCD-display met 6 + 1 cijferweergave. Hierdoor is in één oogopslag zichtbaar hoeveel kilowattuur het aangesloten systeem heeft verbruikt of geproduceerd.

LED-indicatie en pulsuitgang

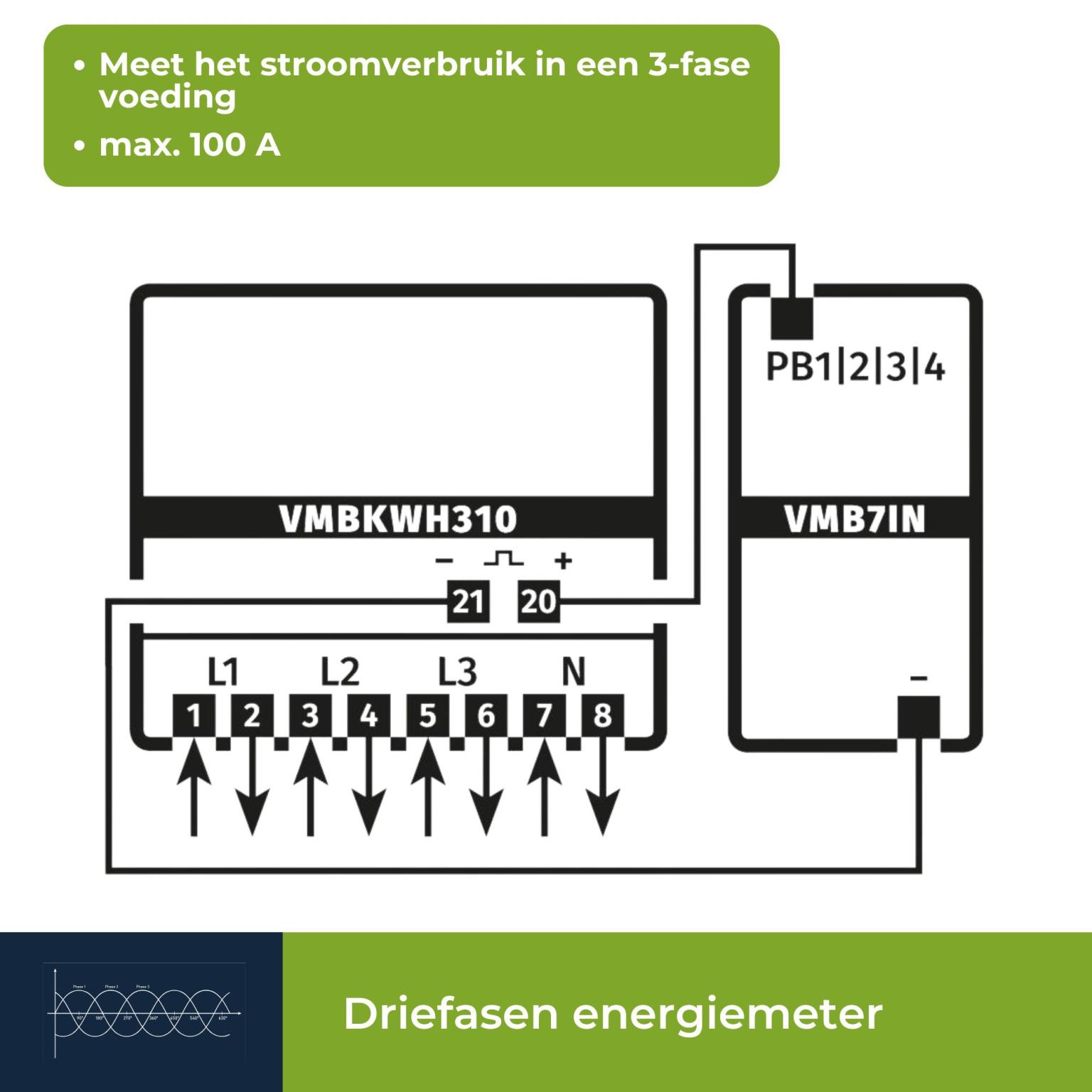

Onder invloed van stroom en spanning genereert de meter pulsen die evenredig zijn aan het energieverbruik. Dit wordt zichtbaar gemaakt via een knipperende LED. Daarnaast beschikt de meter over een pulsuitgang, waarmee koppeling met externe uitlees- of monitoringssystemen mogelijk is.

Geschikt voor DIN-railmontage
De energiemeter is bedoeld voor montage op een DIN-rail en neemt 7 DIN-modules in beslag. Hierdoor is de meter geschikt voor toepassing in groepenkasten en technische installaties waar meerdere meetcomponenten worden gebruikt.

Voor driefasige installaties tot 100 A
Deze meter is geschikt voor 3-fase systemen met een nominale spanning van 3 × 240 V / 415 V en een maximale nominale stroom van 100 A. De nauwkeurigheidsklasse 1 zorgt voor betrouwbare meetresultaten bij continu gebruik.

Specificaties
• Producttype: digitale energiemeter / kWh-meter
• Aantal fasen: 3-fase
• Montage: DIN-rail
• DIN-modules: 7
• Nominale spanning: 3 × 240 V / 415 V AC
• Frequentie: 50 / 60 Hz
• Maximale nominale stroom: 100 A
• Nauwkeurigheidsklasse: klasse 1
• Display: LCD (max. aanduiding 999999,99 kWh)
• LED-indicatie: knipperend per puls
• Impulsen: 800 imp/kWh
• Pulsuitgang: 12 – 27 V DC, 27 mA
• Stroomverbruik meter: ca. 2 W
• Bedrijfstemperatuur: -20 °C tot +65 °C
• Materiaal: ABS
• Minimale draaddoorsnede: 7 mm²
• Maximale draaddoorsnede: 50 mm²

Toepassingen
• Meten van energieverbruik in 3-fase installaties
• Monitoring van zonnepaneelsystemen
• Inzicht in verbruik van laadpalen en warmtepompen
• Energieanalyse en kostenbeheersing
• Professionele elektrotechnische installaties met DIN-railcomponenten
