DisplayPort module

Deze Easy45 DisplayPort module van Delock wordt gebruikt voor het integreren van een DisplayPort aansluiting in een modulair Easy45 installatiesysteem.

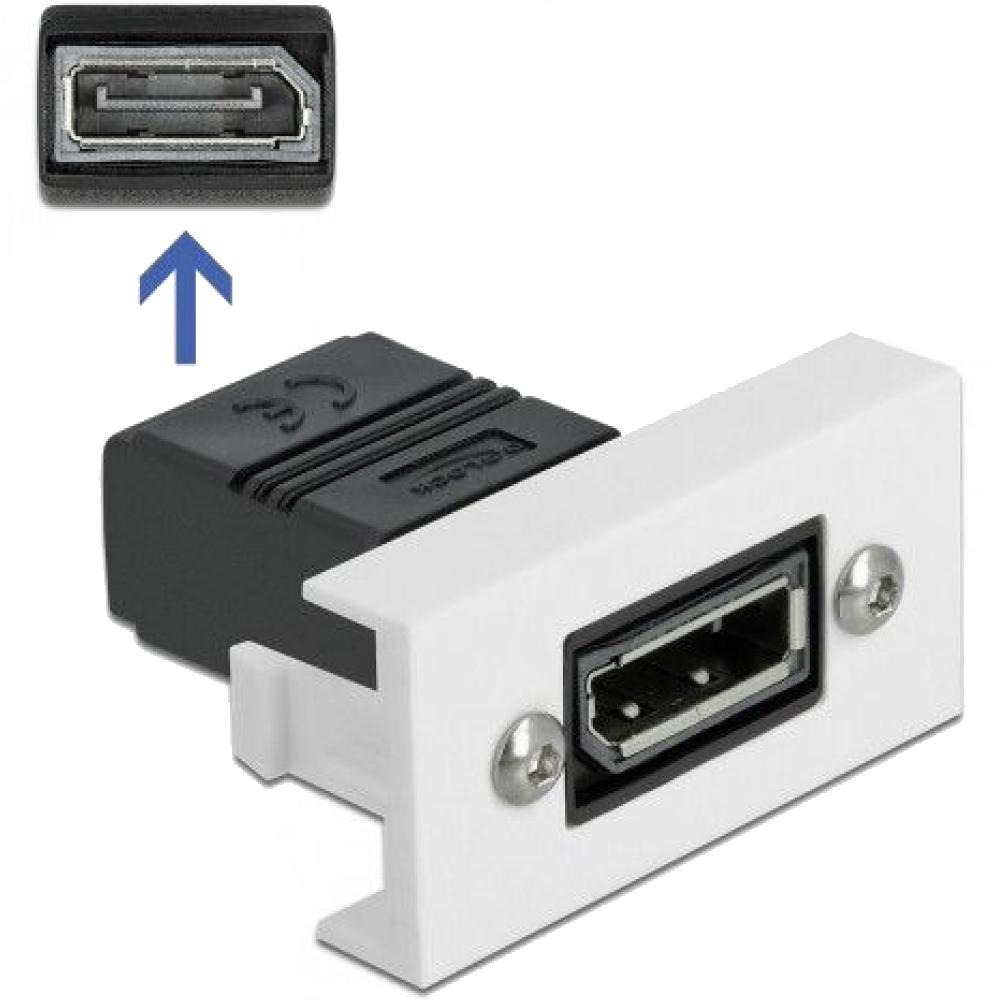

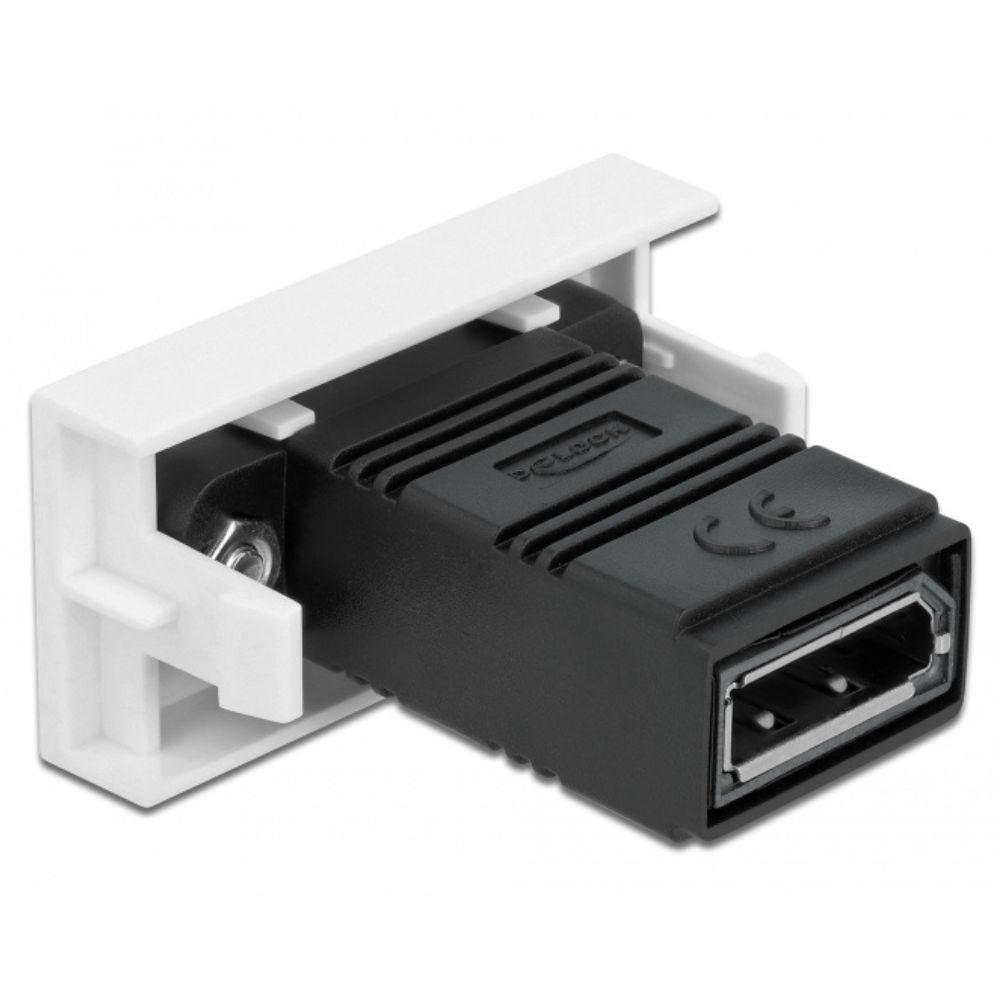

De module beschikt over 2x DisplayPort female aansluitingen en maakt het mogelijk om een DisplayPort verbinding netjes door te voeren via een wand, kabelgoot of installatiepaneel.
De installatie gebeurt via een snap-in systeem, waardoor montage zonder gereedschap mogelijk is en de module stevig op zijn plaats blijft.
De module ondersteunt resoluties tot 7680 x 4320 @ 30 Hz (8K), afhankelijk van de gebruikte kabels, aangesloten apparatuur en kabellengte.
HDR-signalen en HDCP 2.2 worden passief doorgelaten indien ondersteund door de aangesloten apparatuur.
Pin 20 is verbonden voor compatibele DisplayPort toepassingen.

Bekijk alle Easy45 inbouwmodules:
Easy45 inbouwmodules
Bekijk alle Easy45 modulehouders:
Easy45 modulehouders
Bekijk Easy45 patchpanelen voor serverkasten:
Easy45 patchpanelen
Bekijk alle serverkasten:
Serverkasten

Specificaties
Type product: Easy45 DisplayPort module
Merk: Delock
Connectoren: 2x DisplayPort female
Resolutie: tot 7680 x 4320 @ 30 Hz
HDR doorgifte: ja (passief)
HDCP ondersteuning: HDCP 2.2 (passief)
Pin 20: verbonden
Materiaal: PC kunststof
Montage: snap-in (gereedschapsloos)

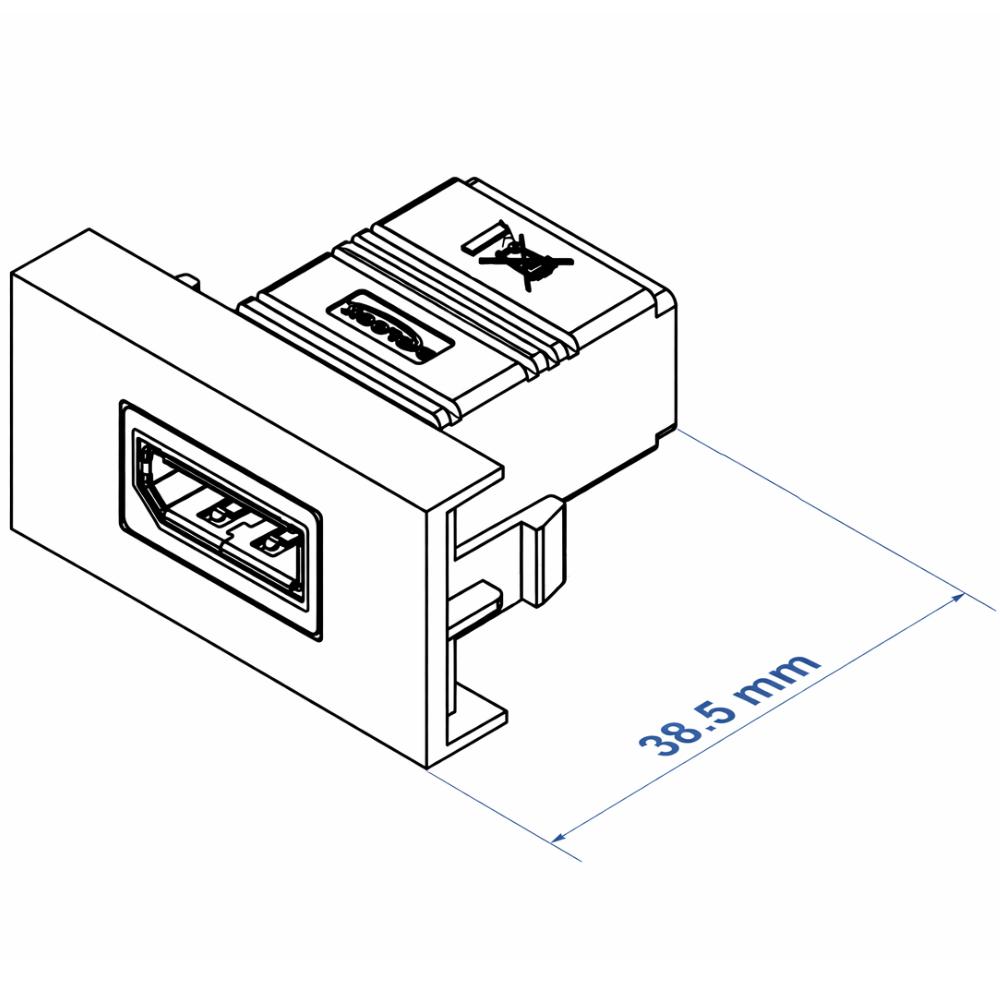

Module formaat: 22.5 x 45 mm
Geschikt voor: Easy45 modulehouders, kabelgoten en patchpanelen
Kleur: wit
Garantie: 5 jaar
Keurmerken: CE, WEEE

Uitleg Easy45 systeem voor wandframes, bureaubladen en kabelgoten
Het Easy45 systeem is een modulair installatiesysteem waarbij losse modules in een passende houder of uitsparing worden geklikt.
Elke module heeft een vaste maat van 22.5 x 45 mm.
De rekeneenheid is eenvoudig: 1 module = 22.5 mm breed.
Een houder van 45 x 45 mm biedt ruimte voor 2 modules.
Een houder van 90 x 45 mm biedt ruimte voor 4 modules.
Een houder van 135 x 45 mm biedt ruimte voor 6 modules.

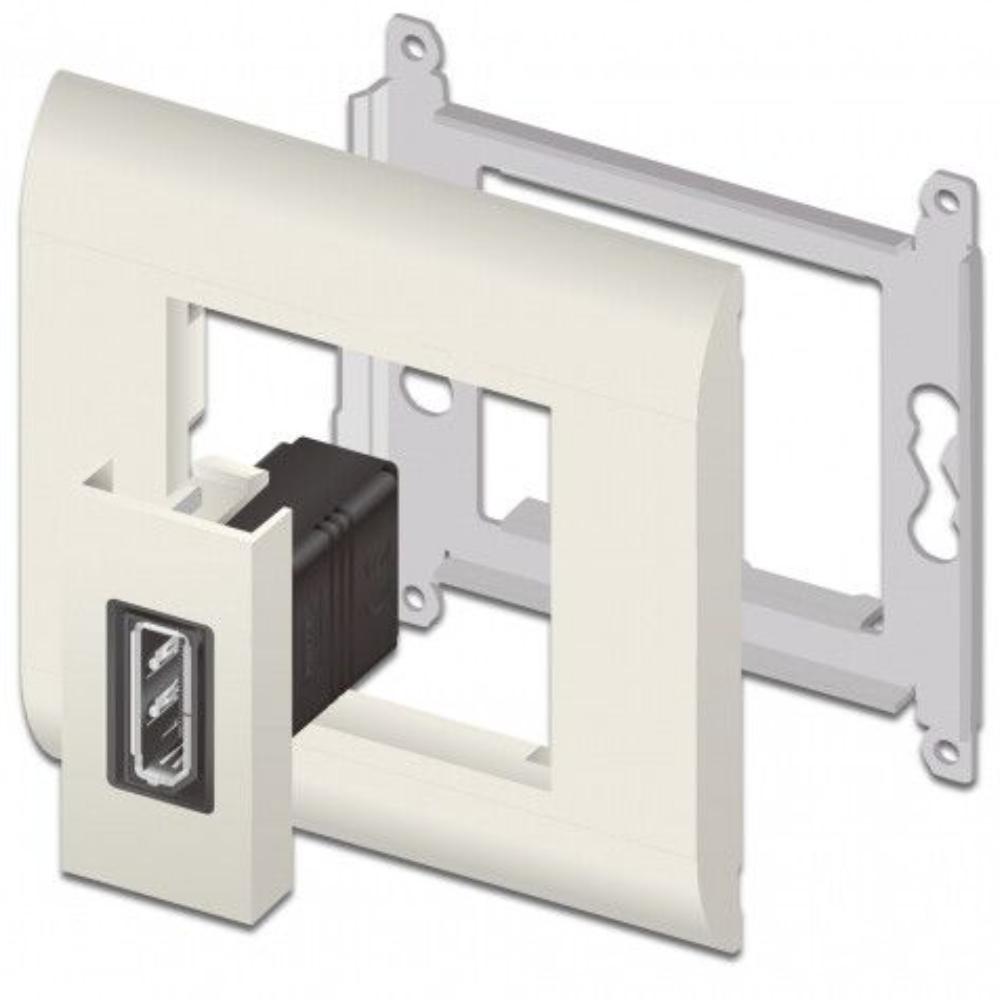

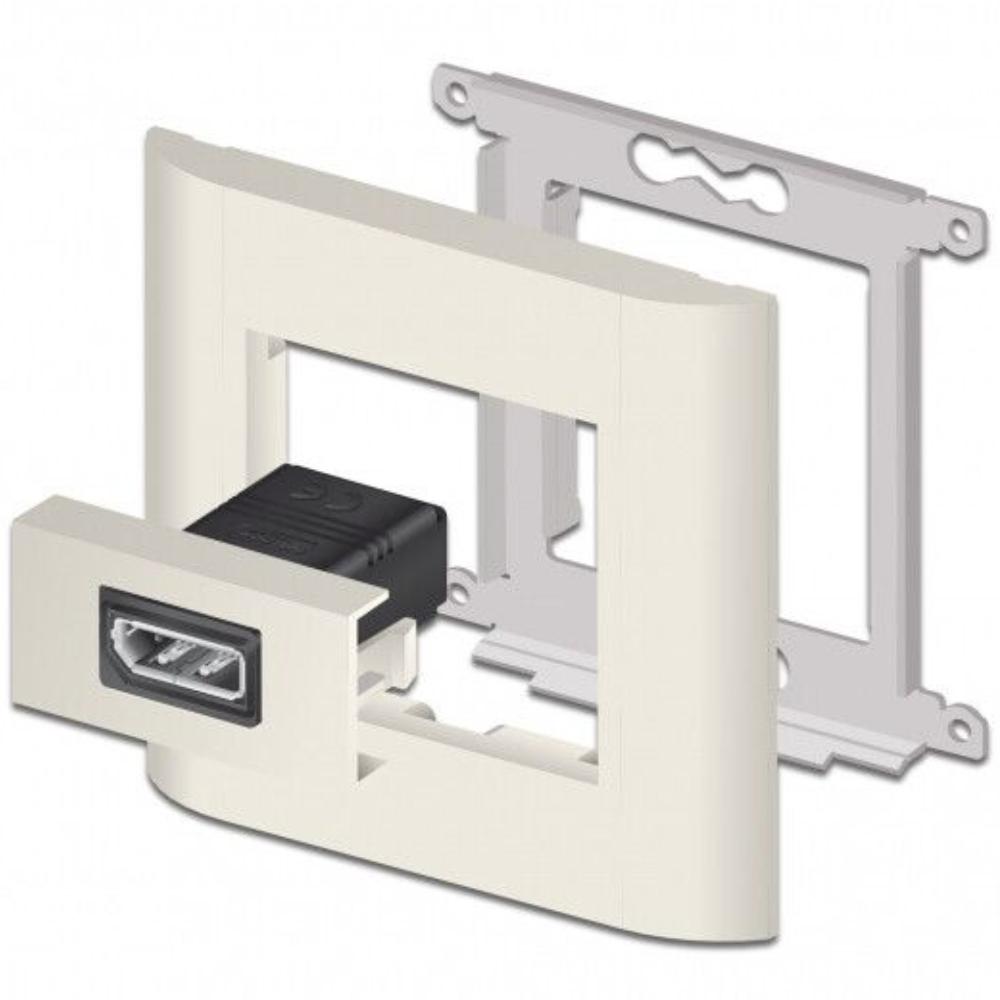

Modules worden altijd geplaatst in een modulehouder of kabelgootframe.
De houder of uitsparing bepaalt de uiteindelijke capaciteit.
Bij wandframes, inbouwramen en tafelinbouwsystemen worden modules gebruikt voor vaste aansluitpunten op werkplekken, vergadertafels en wanden.
Binnen kabelgoten worden modules geïntegreerd in een houder of uitsparing, geschikt voor aansluitingen zoals DisplayPort, HDMI, USB, RJ45 en stroom.

Uitleg Easy45 systeem voor serverkasten en patchpanelen
Easy45 modules zijn geschikt voor gebruik in patchpanelen en serverracks.
In een 19 inch serverkast is een 2U patchpaneel beschikbaar met 4 uitsparingen van 90.5 x 45.2 mm.
Per uitsparing passen 4 modules, totaal 16 modules.
In een 10 inch serverkast is een 2U patchpaneel beschikbaar met 2 uitsparingen.
Per uitsparing passen 4 modules, totaal 8 modules.
Hiermee worden aansluitingen centraal geïntegreerd in serverracks en patchkasten.

Praktische informatie
Doorvoer functie: koppeling tussen twee DisplayPort kabels.
Geen actieve component: geen versterking of signaalomzetting.
Capaciteit bepalen: afhankelijk van houder of uitsparing.
Installatie diepte: minimaal 45 mm vereist.
Flexibel systeem: modules zijn eenvoudig vervangbaar.

Toepassingen
Werkplekken: integratie in bureaus en wanden.
Kabelgoten: modulaire AV- en data-installaties.
Vergaderruimtes: aansluitpunten voor beeldapparatuur.
Serverracks: integratie in patchpanelen.
Installaties: professionele en industriële toepassingen.

Belangrijke aandachtspunten
Alleen compatibel met Easy45: niet geschikt voor andere systemen.
Doorvoer module: geen actieve versterking.
Capaciteit afhankelijk: bepaald door houder of uitsparing.
Compatibiliteit: afhankelijk van aangesloten apparatuur.

Montage in kabelgoten (Easy45 systeem)
Easy45 modules kunnen niet direct in een kabelgoot worden geplaatst.
Voor montage is altijd een modulehouder, afdekraam of adapterplaat nodig.
Een kabelgoot is bedoeld voor kabelgeleiding en bevat geen direct klikmechanisme voor modules.
Daarom wordt eerst een montageframe of modulehouder geplaatst waarin de module wordt geklikt.
Bij kabelgoten met systeemopeningen wordt een afdekraam of frontplaat gebruikt.
Bij standaard kabelgoten wordt een losse modulehouder toegepast.
Bij kabelgoten zonder ondersteuning kan een adapterplaat of maatwerkframe worden gebruikt.
Directe montage zonder houder is niet mogelijk.

Alternatieve configuratie met keystone modules
Binnen het Easy45 systeem is het ook mogelijk om een keystone houder te plaatsen.
Hierin kunnen losse keystone modules worden geklikt, zoals RJ45, HDMI, USB of andere aansluitingen.
Dit biedt extra flexibiliteit bij het samenstellen van installaties.
