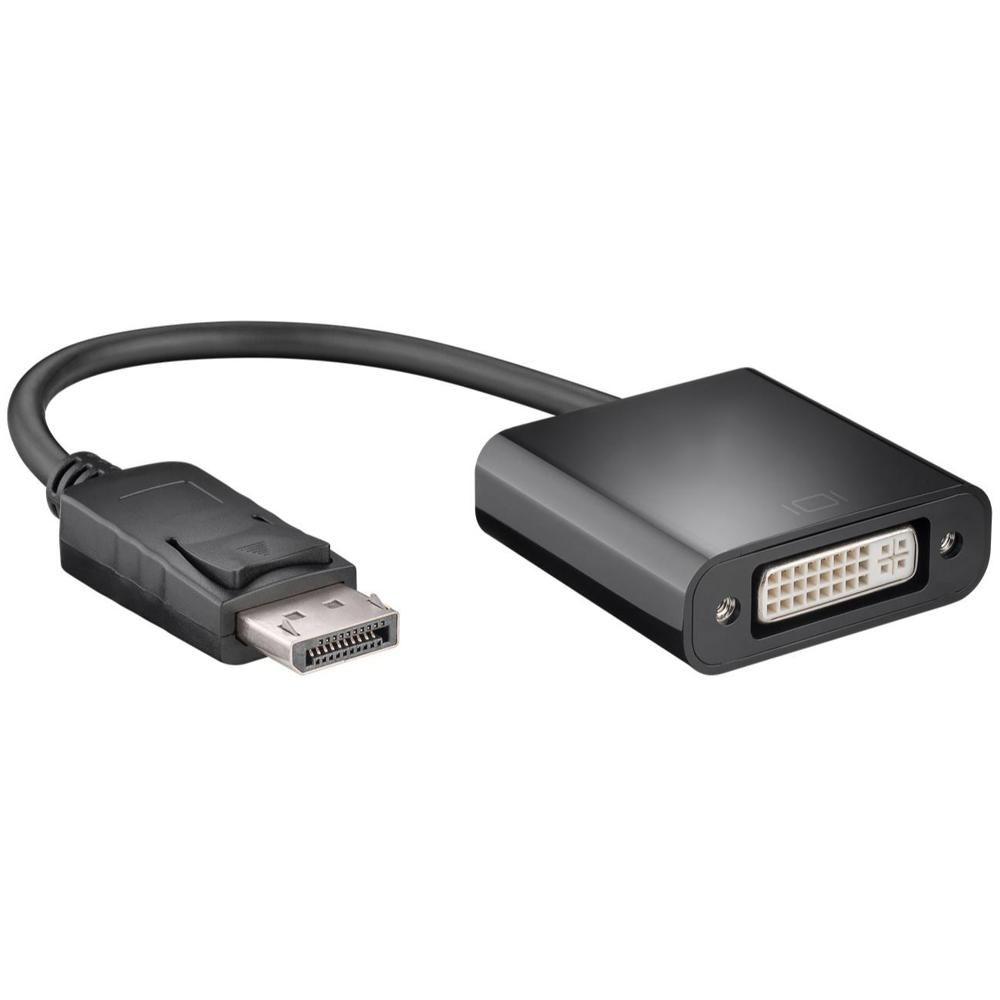

DisplayPort naar DVI-I adapter

Deze DisplayPort naar DVI adapter wordt gebruikt voor het verbinden van een apparaat met DisplayPort aansluiting met een DVI beeldscherm, zoals een monitor of projector.
De adapter beschikt over een DisplayPort male aansluiting en een DVI-I female aansluiting (Dual Link behuizing).
Ondanks de fysieke DVI-I Dual Link aansluiting wordt alleen een digitaal DVI-D Single Link signaal doorgegeven. Analoge signalen (VGA) worden niet ondersteund.
De adapter werkt als passieve omzetting (DP++) en is alleen geschikt voor apparaten met DisplayPort++ ondersteuning.
De signaalrichting is DisplayPort (bron) naar DVI (scherm) en niet omgekeerd.
De maximale resolutie bedraagt 1920 x 1080 @ 60 Hz.
De adapter is geschikt voor het aansluiten van bestaande DVI-schermen op moderne systemen met DisplayPort uitgang.

Specificaties
Merk: ALLTEQ
Type product: DisplayPort naar DVI adapter
Connector 1: DisplayPort male
Connector 2: DVI-I female (Dual Link behuizing)
Werkelijk signaaltype: DVI-D Single Link digitaal
Analoog signaal: nee
Signaalrichting: DisplayPort naar DVI
Type omzetting: passief (DP++)
DisplayPort versie: 1.2
Maximale resolutie: 1920 x 1080 @ 60 Hz
AWG: 30
Lengte: 0.2 meter
Keurmerken: CE, WEEE

Gebruikte termen
DisplayPort: een digitale video-interface voor het aansluiten van computers op monitoren.
DisplayPort++ (DP++): een DisplayPort aansluiting die ook DVI- en HDMI-signalen kan uitsturen, waardoor passieve adapters gebruikt kunnen worden zonder actieve converter.
Passieve adapter: een adapter zonder actieve elektronica die gebruik maakt van de signaaloutput van de bron.
DVI-D: een digitale video-interface voor uitsluitend digitale signalen.
DVI-I: een connectorvorm die digitaal en analoog kan combineren, maar waarbij niet altijd beide signalen aanwezig zijn.
Single Link: een configuratie geschikt voor resoluties tot ca. 1920 x 1200.
Dual Link: een connector met extra pinnen voor hogere bandbreedte, maar niet actief bij passieve adapters.
Resolutie: het aantal pixels dat wordt weergegeven op een scherm.
CE: Europese conformiteitsmarkering.
WEEE: richtlijn voor recycling van elektronische apparatuur.

Uitleg DVI versies
DVI-D: alleen digitaal.
DVI-I: digitaal + analoog (indien bedraad).
DVI-A: alleen analoog.
Single Link: tot ca. 1920 x 1200.
Dual Link: hogere bandbreedte voor hogere resoluties.

Pin bezetting
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
