Seriele datakabel

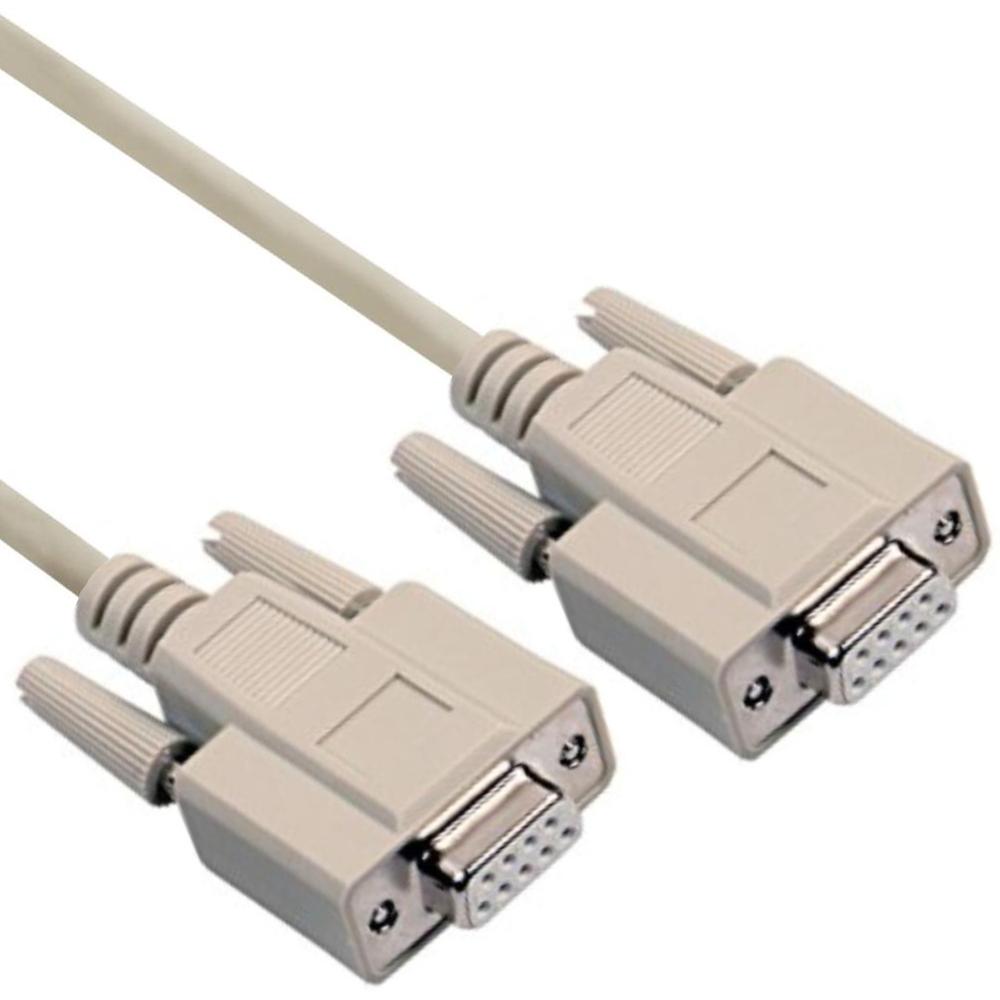

Deze seriële D-Sub verlengkabel wordt gebruikt voor het verlengen van een RS232 seriële verbinding tussen apparatuur met een D-Sub interface. De kabel beschikt over een 9-polige D-Sub female connector aan beide zijden. Hierdoor kan een bestaande seriële kabel met een male connector eenvoudig worden verlengd.
De verlengkabel wordt toegepast voor communicatie tussen computers, industriële apparatuur, meetapparatuur en andere systemen met een RS232 seriële poort. Door de rechtstreekse pin-naar-pin verbinding blijven alle signaallijnen beschikbaar voor een stabiele seriële datacommunicatie.
De kabel is uitgevoerd met een grijze kabelmantel en voorzien van D-Sub connectoren met metalen afscherming voor een betrouwbare overdracht van seriële signalen.

Specificaties
Type product: seriële verlengkabel
Aansluiting 1: 9-polige D-Sub female (DB9)
Aansluiting 2: 9-polige D-Sub female (DB9)
Interface: RS232
Kleur kabel: grijs
Versie: D-Sub kabel
Aantal: per stuk

Gebruikte termen
D-Sub connector: een meerpolige connector met een D-vormige metalen afscherming die wordt gebruikt voor data-interfaces zoals seriële en parallelle verbindingen.
9-polige connector: een D-Sub connector met negen pinnen die vaak wordt gebruikt voor seriële communicatie via RS232 interfaces.
RS232: een seriële communicatiestandaard voor gegevensoverdracht tussen computers en randapparatuur waarbij gegevens bit voor bit worden verzonden via een seriële dataverbinding.
Seriële verlengkabel: een kabel die wordt gebruikt om een bestaande seriële verbinding te verlengen zonder dat de signaalverbindingen worden gewijzigd.




Algemene uitleg van seriële en parallelle interfacekabels
Seriële en parallelle interfacekabels worden gebruikt om computers en randapparatuur met elkaar te verbinden. Deze kabeltypen werden veel toegepast bij printers, scanners, industriële apparatuur, netwerkapparatuur en meetinstrumenten. Afhankelijk van de interface worden gegevens serieel (bit voor bit) of parallel (meerdere bits tegelijk) verzonden.
Binnen deze categorie vallen onder andere RS232 kabels, seriële kabels, DB9 kabels, DB25 kabels, DB37 kabels, parallelle printerkabels en IEEE 1284 kabels.

Uitleg seriële en parallelle kabeltypen
RS232 kabel: een seriële kabel die wordt gebruikt voor communicatie volgens de RS232 standaard. RS232 verbindingen worden veel toegepast bij industriële apparatuur, PLC-systemen, meetapparatuur, modems en configuratiepoorten van netwerkapparatuur.
Seriële kabel: een kabeltype waarbij data via een seriële verbinding wordt verzonden. In tegenstelling tot parallelle communicatie wordt data hierbij bit voor bit verstuurd via een seriële dataverbinding.
DB9 kabel: een seriële kabel met een 9-polige D-Sub connector (DB9). Deze connector wordt vaak gebruikt bij RS232 communicatie tussen computers en randapparatuur.
DB25 kabel: een kabel met een 25-polige D-Sub connector (DB25). Deze connector werd toegepast voor zowel seriële RS232 communicatie als parallelle printerinterfaces op oudere computers en apparatuur.
DB37 kabel: een kabel met een 37-polige D-Sub connector (DB37) die vaak wordt gebruikt bij industriële apparatuur, meetapparatuur en technische systemen met meerpolige signaalverbindingen.
Parallel printerkabel: een kabel die wordt gebruikt om printers en randapparatuur aan te sluiten via een parallelle interface. Parallelle verbindingen verzenden meerdere bits tegelijk via meerdere datalijnen.
IEEE 1284 kabel: een standaard voor parallelle printercommunicatie. Deze kabels gebruiken meestal een DB25 connector aan de computerzijde en een 36-polige Centronics connector aan de printerzijde.

Connector types
D-Sub connector: een meerpolige connector met een D-vormige metalen afscherming die wordt gebruikt voor data- en videosignalen.
DB9 (9-polig): een veelgebruikte D-Sub connector voor seriële RS232 communicatie.
DB25 (25-polig): een D-Sub connector die werd gebruikt voor zowel parallelle printerinterfaces als seriële communicatie.
DB37 (37-polig): een D-Sub connector met 37 pinnen die wordt gebruikt bij industriële apparatuur, meetapparatuur en andere technische systemen met meerpolige signaalverbindingen.
Centronics 36-pins: een printerconnector die meestal aan de printerzijde van een parallelle kabel wordt gebruikt.
Mini-Centronics: een compacte variant van de Centronics connector die wordt toegepast bij bepaalde printers en randapparatuur.

Interface protocollen
RS232: een seriële communicatiestandaard voor gegevensoverdracht tussen computers en randapparatuur.
SPP (Standard Parallel Port): de oorspronkelijke parallelle printermodus voor basiscommunicatie tussen computer en printer.
EPP (Enhanced Parallel Port): een snellere parallelle communicatiemodus voor apparaten die hogere datasnelheden vereisen.
ECP (Extended Capabilities Port): een geavanceerde parallelle communicatiemodus met datacompressie en bidirectionele communicatie.
