S/FTP netwerk kabel

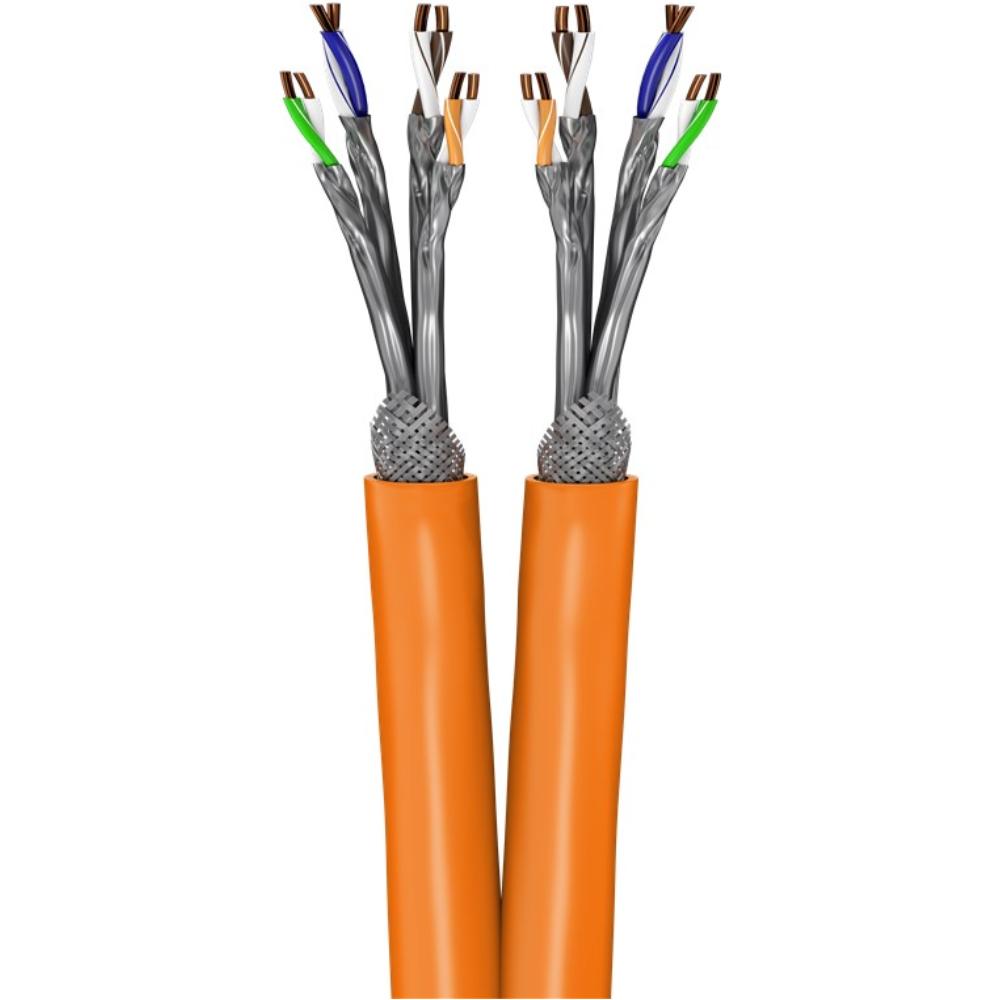

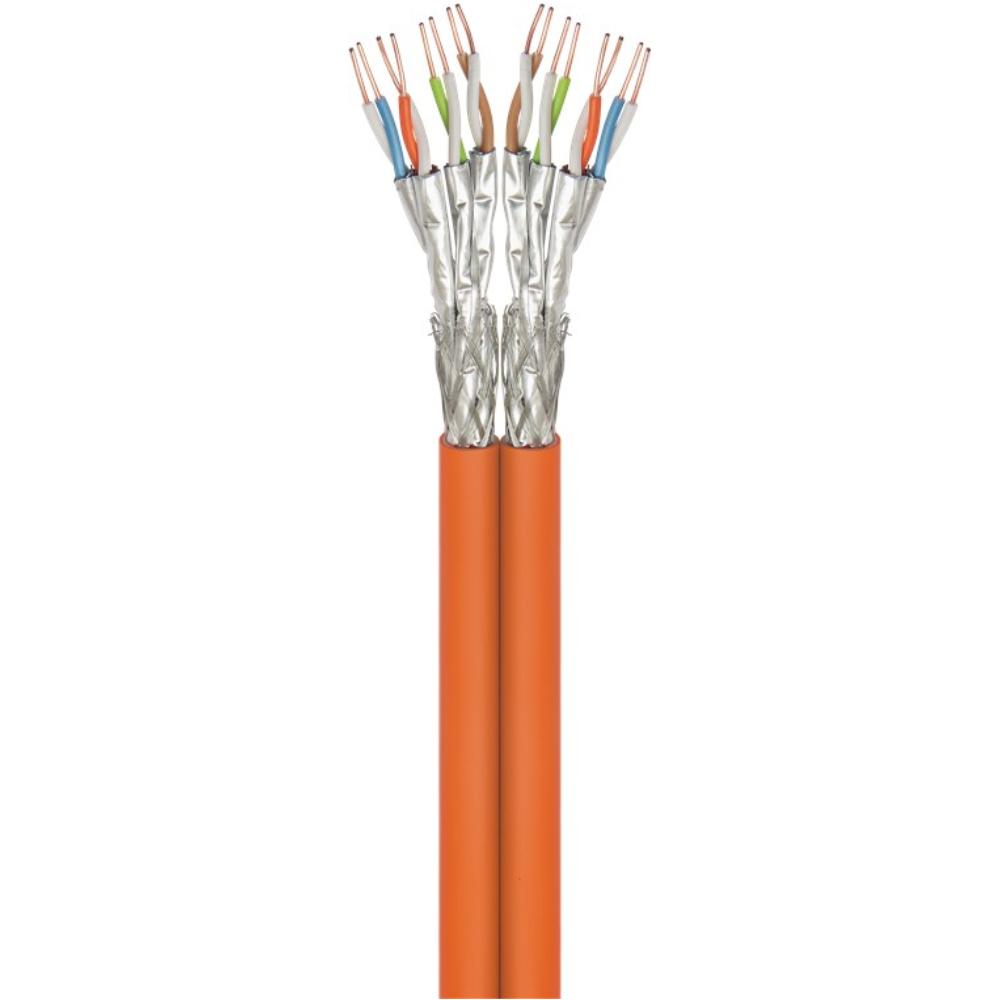

Dit is een CAT7A S/FTP (PiMF) duplex-installatiekabel op rol met een massieve kern, bedoeld voor vaste dataverbindingen waarbij een losse kabel zonder voorgemonteerde connectoren wordt toegepast. De duplex-uitvoering bestaat uit twee volledig gescheiden netwerkkabels die parallel in één constructie zijn samengebracht, zodat beide kabels exact hetzelfde kabeltracé volgen.
In de constructie zijn getwiste aderparen, een S/FTP-opbouw (folie per aderpaar en gevlochten afscherming) en een halogeenvrije kabelmantel (LSZH) toegepast, waarbij de elektrische eigenschappen worden bepaald door de CAT7A-normering.

Toepassing
Deze duplex-installatiekabel is bedoeld voor vaste installatie binnenshuis, bijvoorbeeld voor gescheiden of redundante netwerkverbindingen tussen netwerkcomponenten. Beide kabels zijn elektrisch onafhankelijk en geschikt voor terminatie met LSA-aansluittechniek.

Constructie en eigenschappen
De kabel is opgebouwd uit massieve koperen aders (CU) met een AWG 23/1-structuur. Elk aderpaar is afzonderlijk voorzien van aluminiumfolie-afscherming (PiMF), met daarover een gevlochten afscherming rond de volledige kabel. De LSZH-mantel is halogeenvrij en beperkt rookontwikkeling en corrosieve gasvorming bij brand.

Specificaties
• Categorie: CAT7A
• Maximale frequentie: 1000 MHz
• Kabelopbouw: S/FTP (folie per aderpaar + gevlochten afscherming)
• Uitvoering: duplex (2 afzonderlijke netwerkkabels)
• Aderconfiguratie: 4 paren per kabel
• Kern: massieve kern (CU)
• Aders: AWG 23/1
• Aderdiameter (blank): ca. 0,59 mm
• Mantel: LSZH (halogeenvrij)
• Diameter per kabel: ca. 7,5 mm
• Afmeting duplex: ca. 15,8 × 7,5 mm (B × H)
• Impedantie: 100 Ohm
• Brandklasse: Dca (CPR)
• Power over Ethernet: geschikt voor Power over Ethernet volgens IEEE 802.3af / 802.3at; toepasbaarheid en belasting afhankelijk van installatie en warmteafvoer
• Levervorm: rol (kabelring)

Normen en standaarden
• ISO/IEC 11801: Internationale norm voor gestructureerde databekabeling
• EN 50173-1: Europese norm voor generieke bekabelingssystemen
• EN 50174: Installatiestandaard voor ICT-bekabeling
• EN 50288: Productspecificatie voor gebalanceerde datakabels
• IEC 61156: Norm voor communicatie- en datakabels
• EN 50575 (CPR): Europese bouwproductenverordening voor brandclassificatie van kabels
• EN 60332-1: Testnorm voor vlamvertragend gedrag
• EN 60754-1/2: Halogeenvrijheid en corrosiviteit van rookgassen
• EN 61034: Rookontwikkeling bij verbranding
• IEEE 802.3: Ethernet-standaarden

Toelichting gebruikte termen
• Duplex: Uitvoering waarbij twee volledig gescheiden netwerkkabels parallel in één constructie zijn samengebracht.
• S/FTP (PiMF): Afschermingsconstructie met folie per aderpaar en een gevlochten afscherming rond de kabel.
• CAT7A: Kabelcategorie met een frequentiebereik tot 1000 MHz voor hoogwaardige datanetwerken.
• LSZH: Halogeenvrije mantel die bij brand weinig rook ontwikkelt en geen corrosieve gassen afgeeft.
• CPR Dca: Brandclassificatie volgens Europese regelgeving voor kabels in gebouwen.
