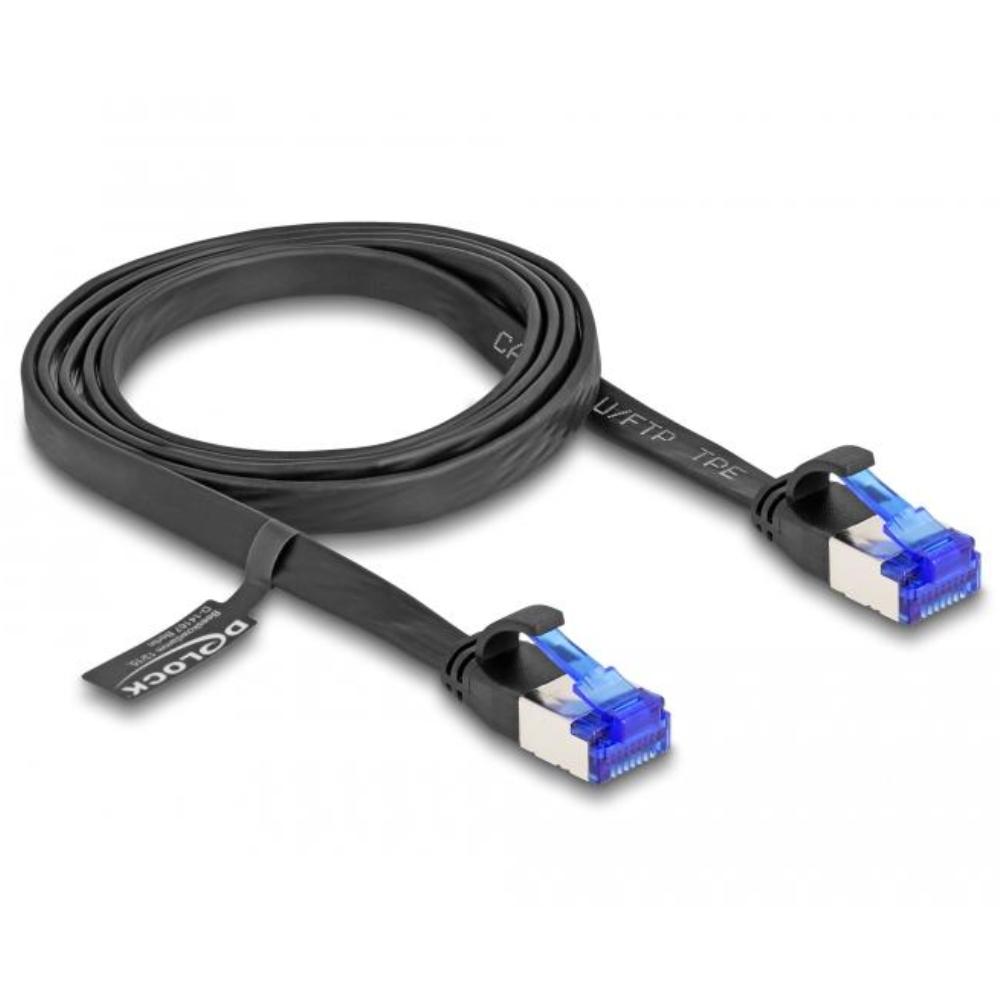

U/FTP Cat 6a kabel

Deze Cat 6a U/FTP platte patchkabel is bedoeld voor het verbinden van netwerkcomponenten zoals netwerkkaarten, switches, routers en patchpanelen.
De kabel ondersteunt hogesnelheids Ethernetverbindingen en is geschikt voor installaties waar een lage inbouwhoogte vereist is.
De platte en flexibele kabelconstructie maakt onopvallende installatie mogelijk onder vloeren, tapijt of langs wanden.

De kabel is uitgevoerd met een platte kabelstructuur en folie-afscherming per aderpaar (U/FTP). De flexibele kabelmantel maakt de kabel geschikt voor toepassingen waarbij buiging en beperkte ruimte een rol spelen, zonder invloed op de elektrische eigenschappen van de verbinding.

Specificaties & kenmerken
• Kabelcategorie: Cat 6a
• Beschermingsklasse: U/FTP
• Confectie: voorbekabeld
• Aansluiting 1: RJ45 male (8P8C)
• Aansluiting 2: RJ45 male (8P8C)
• Pinbezetting: 1:1 verbonden
• Aders: koper (CU)
• Aderdikte: AWG 32/7
• Kabelconstructie: plat en flexibel
• Kabelmantel: TPE
• Geschikt voor: Ethernet en Gigabit Ethernet
• Norm: Cat 6a specificatie

Toepassingen
• Verbindingen tussen netwerkapparatuur
• Installaties met beperkte inbouwhoogte
• Plaatsing onder vloeren of tapijt
• Wand- en meubelinstallaties
• Flexibele patchverbindingen in netwerkkasten

Uitleg netwerkkabelcategorieën
Cat 5e: Tot 100 MHz bandbreedte, geschikt voor 1 Gbit/s Ethernet tot maximaal 100 meter.
Cat 6: Tot 250 MHz bandbreedte, ondersteunt 1 Gbit/s tot 100 meter en 10 Gbit/s tot circa 55 meter.
Cat 6a: Tot 500 MHz bandbreedte, ondersteunt 10 Gbit/s tot 100 meter.
Cat 7: Tot 600 MHz bandbreedte, altijd volledig afgeschermd (S/FTP). Gericht op installaties met verhoogde EMC-eisen.
Cat 8: Tot 2000 MHz bandbreedte, geschikt voor 25G en 40G Ethernet tot maximaal 30 meter.

Wat is TPE
TPE staat voor Thermoplastisch Elastomeer. Dit is een kunststof materiaal dat de eigenschappen van rubber combineert met de verwerkbaarheid van thermoplasten.

TPE wordt toegepast als kabelmantel omdat het materiaal zeer flexibel is en goed bestand tegen herhaald buigen. Hierdoor blijft de kabel soepel bij installatie in krappe ruimtes of bij toepassingen waarbij beweging voorkomt.

In vergelijking met standaard PVC-mantels is TPE doorgaans zachter en elastischer, wat de kans op kabelbreuk bij buiging vermindert. Daarnaast is TPE geschikt voor platte en dunne kabelconstructies, zoals vlakke patchkabels.

Wat is FTP
FTP staat voor Foiled Twisted Pair. Dit betekent dat de koperaders in paren zijn getwist en voorzien zijn van folie-afscherming om elektromagnetische storingen te beperken.

Bij U/FTP is elk aderpaar afzonderlijk voorzien van een folielaag, terwijl er geen extra afscherming rondom de gehele kabel aanwezig is. Deze constructie vermindert overspraak tussen de aderparen en verhoogt de signaalstabiliteit.

FTP-kabels worden toegepast in omgevingen waar meer storingsonderdrukking nodig is dan bij UTP, maar waar een volledig afgeschermde kabel niet noodzakelijk is. Dit maakt FTP geschikt voor kantoorinstallaties, netwerkkasten en compacte installaties met verhoogde signaaldichtheid.
